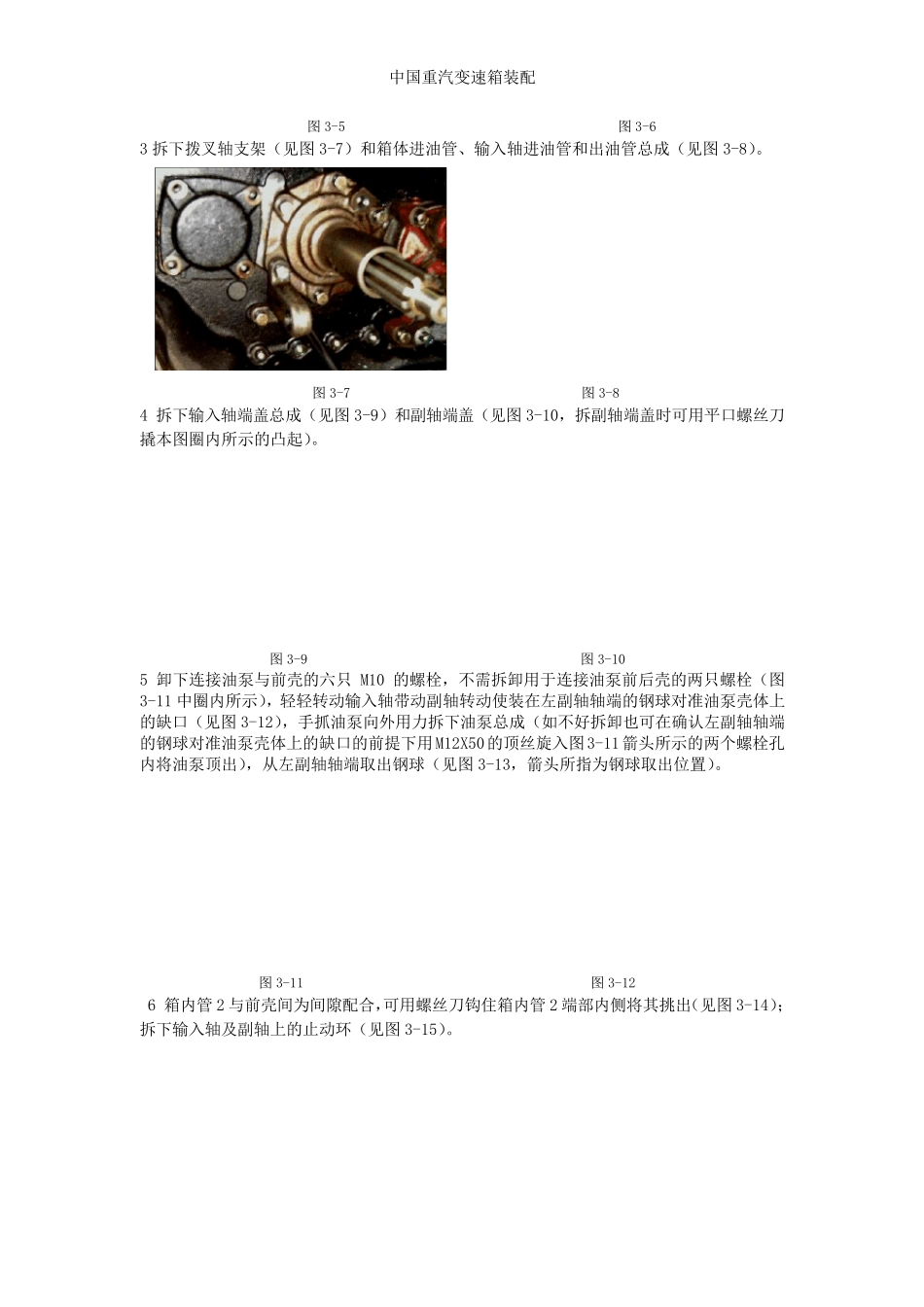

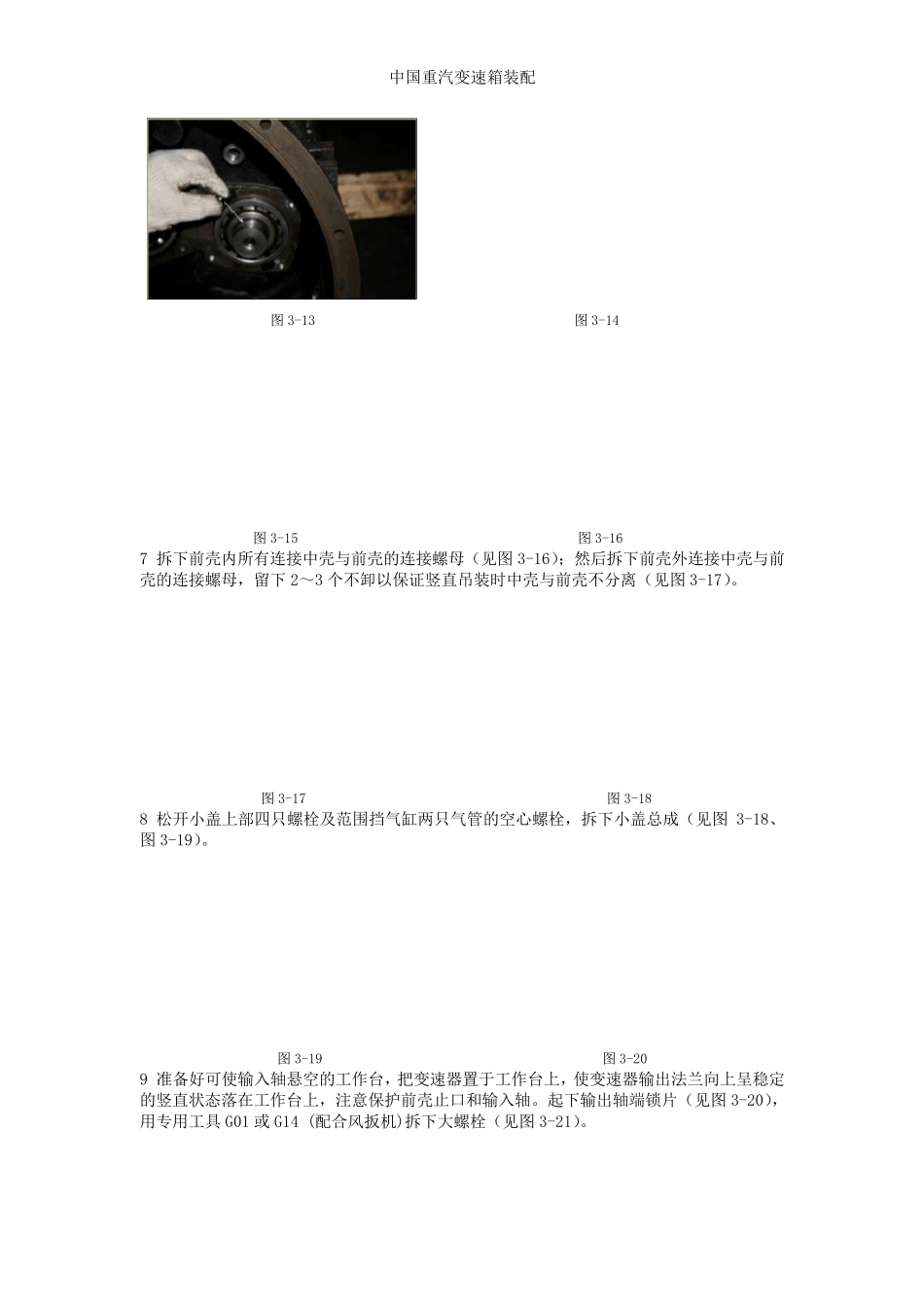

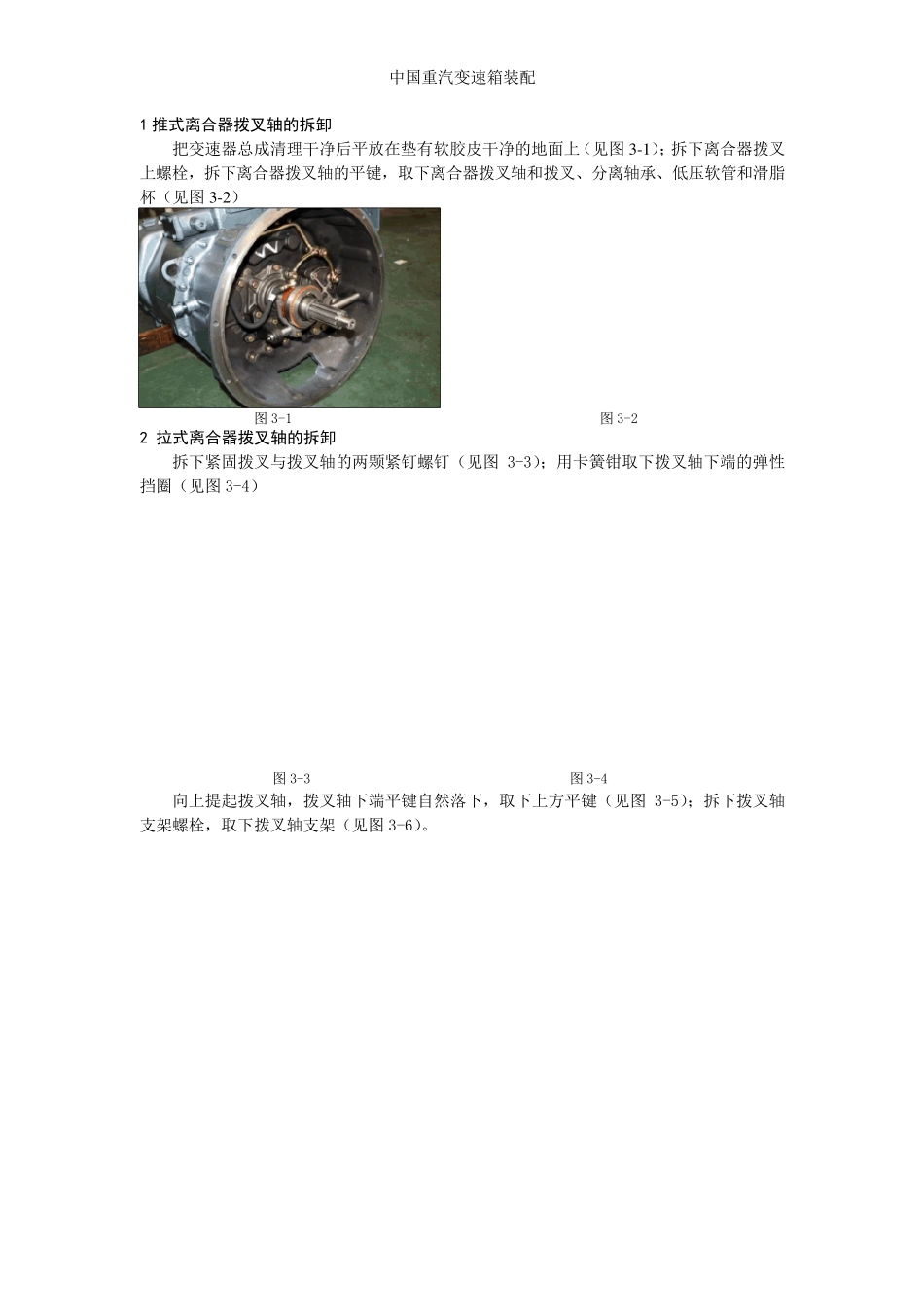

中国重汽变速箱装配 1 推式离合器拨叉轴的拆卸 把变速器总成清理干净后平放在垫有软胶皮干净的地面上（见图3 -1 ）；拆下离合器拨叉上螺栓，拆下离合器拨叉轴的平键，取下离合器拨叉轴和拨叉、分离轴承、低压软管和滑脂杯（见图3 -2 ） 图3-1 图3-2 2 拉式离合器拨叉轴的拆卸 拆下紧固拨叉与拨叉轴的两颗紧钉螺钉（见图3-3）；用卡簧钳取下拨叉轴下端的弹性挡圈（见图3-4） 图3-3 图3-4 向上提起拨叉轴，拨叉轴下端平键自然落下，取下上方平键（见图3-5）；拆下拨叉轴支架螺栓，取下拨叉轴支架（见图3-6）。 中国重汽变速箱装配 图3-5 图3-6 3 拆下拨叉轴支架（见图3-7）和箱体进油管、输入轴进油管和出油管总成（见图3-8）。 图3-7 图3-8 4 拆下输入轴端盖总成（见图3-9）和副轴端盖（见图3-10，拆副轴端盖时可用平口螺丝刀撬本图圈内所示的凸起）。 图3-9 图3-10 5 卸下连接油泵与前壳的六只 M10 的螺栓，不需拆卸用于连接油泵前后壳的两只螺栓（图3-11 中圈内所示），轻轻转动输入轴带动副轴转动使装在左副轴轴端的钢球对准油泵壳体上的缺口（见图3-12），手抓油泵向外用力拆下油泵总成（如不好拆卸也可在确认左副轴轴端的钢球对准油泵壳体上的缺口的前提下用M12X50的顶丝旋入图3-11箭头所示的两个螺栓孔内将油泵顶出），从左副轴轴端取出钢球（见图3-13，箭头所指为钢球取出位置）。 图3-11 图3-12 6 箱内管2 与前壳间为间隙配合，可用螺丝刀钩住箱内管2 端部内侧将其挑出（见图3-14）；拆下输入轴及副轴上的止动环（见图3-15）。 中国重汽变速箱装配 图3-13 图3-14 图3-15 图3-16 7 拆下前壳内所有连接中壳与前壳的连接螺母（见图3-16）；然后拆下前壳外连接中壳与前壳的连接螺母，留下2～3 个不卸以保证竖直吊装时中壳与前壳不分离（见图3-17）。 图3-17 图3-18 8 松开小盖上部四只螺栓及范围挡气缸两只气管的空心螺栓，拆下小盖总成（见图3-18、图3-19）。 图3-19 图3-20 9 准备好可使输入轴悬空的工作台，把变速器置于工作台上，使变速器输出法兰向上呈稳定的竖直状态落在工作台上，注意保护前壳止口和输入轴。起下输出轴端锁片（见图3-20），用专用工具 G01 或 G14 (配合风扳机)拆下大螺栓（见图3-21）。 中国重汽变速箱装配 图3-21 图3-22 10 用M10 的螺栓把油堵总成拔出（见图3-22）；用长杆套筒拆下输出轴内的主轴固定螺母（见图3-23，主箱与副箱分离前一定要先拆下主...
