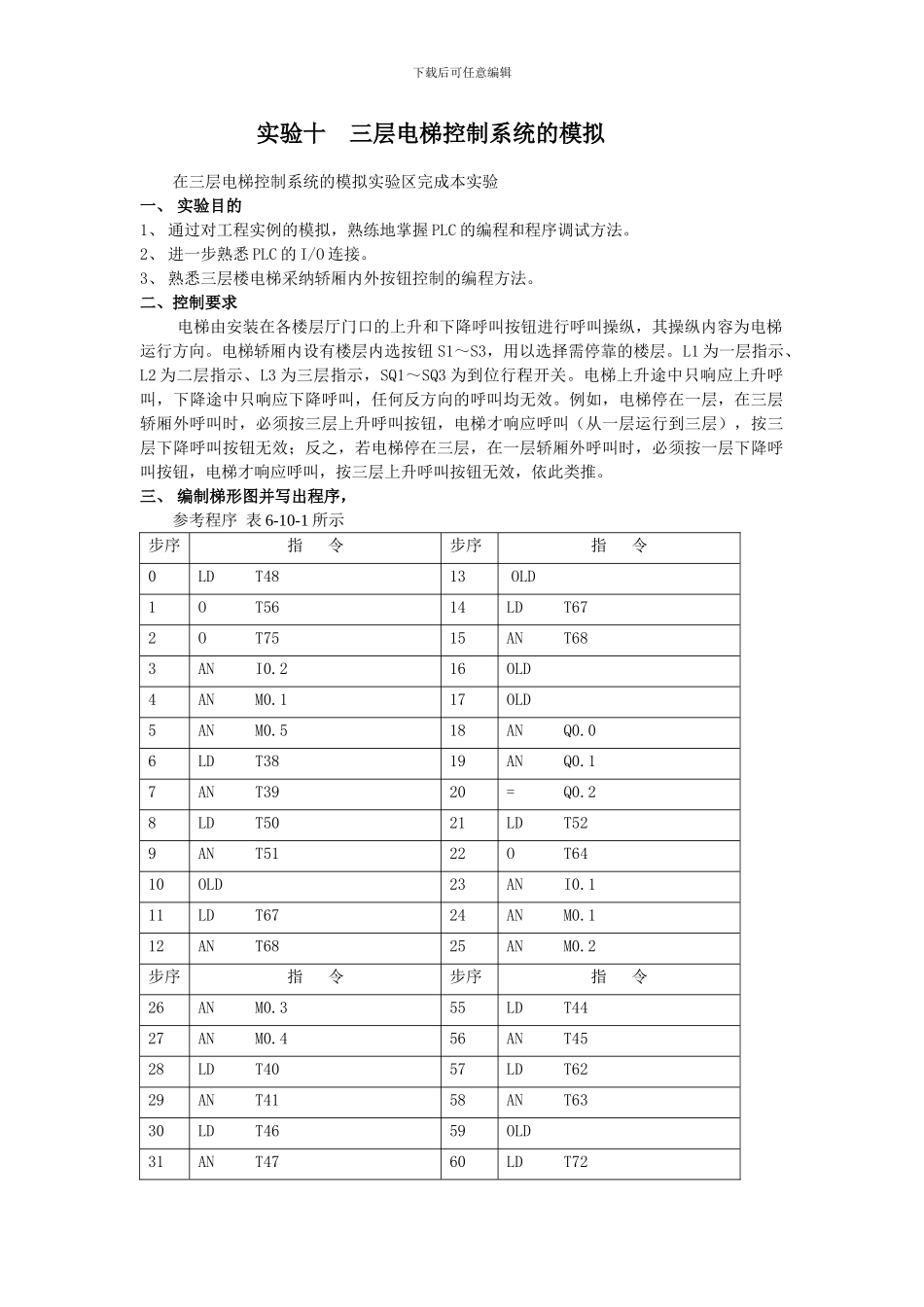

下载后可任意编辑实验十 三层电梯控制系统的模拟在三层电梯控制系统的模拟实验区完成本实验一、 实验目的1、 通过对工程实例的模拟，熟练地掌握 PLC 的编程和程序调试方法。2、 进一步熟悉 PLC 的 I/O 连接。3、 熟悉三层楼电梯采纳轿厢内外按钮控制的编程方法。二、控制要求电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵，其操纵内容为电梯运行方向。电梯轿厢内设有楼层内选按钮 S1～S3，用以选择需停靠的楼层。L1 为一层指示、L2 为二层指示、L3 为三层指示，SQ1～SQ3 为到位行程开关。电梯上升途中只响应上升呼叫，下降途中只响应下降呼叫，任何反方向的呼叫均无效。例如，电梯停在一层，在三层轿厢外呼叫时，必须按三层上升呼叫按钮，电梯才响应呼叫（从一层运行到三层），按三层下降呼叫按钮无效；反之，若电梯停在三层，在一层轿厢外呼叫时，必须按一层下降呼叫按钮，电梯才响应呼叫，按三层上升呼叫按钮无效，依此类推。三、 编制梯形图并写出程序，参考程序 表 6-10-1 所示步序指 令步序指 令0LD T4813OLD1O T5614LD T672O T7515AN T683AN I0.216OLD4AN M0.117OLD5AN M0.518AN Q0.06LD T3819AN Q0.17AN T3920= Q0.28LD T5021LD T529AN T5122O T6410OLD23AN I0.111LD T6724AN M0.112AN T6825AN M0.2步序指 令步序指 令26AN M0.355LD T4427AN M0.456AN T4528LD T4057LD T6229AN T4158AN T6330LD T4659OLD31AN T4760LD T72下载后可任意编辑32OLD61AN T7333LD T5462OLD34AN T5563AN Q0.135OLD64AN Q0.236LD T5865= Q0.037AN T5966LD I0.238OLD67AN I0.439LD T6968AN I0.540AN T7769A I0.341OLD70LD M0.142LD T7471AN M0.343AN T7872OLD44OLD73AN I0.045OLD74= M0.146AN Q0.075AN M2.047AN Q0.276TON T38, +1048= Q0.177LD T3849LD T4278TON T39, +3050O T6079LD T3951O T7080AN I0.252AN I0.081TON T40, +3053AN M0.382TON T41, +5054AN M0.683TON T42, +80步序指 令步序指 令84TON T43, +100116TON T50, +1085LD I0.0117LD T5086AN I0.3118TON T51, +3087AN I0.4119LD T5188A I0.5120AN I0.289LD M0.3121TON T52, +3090AN M0.1122TON T53, +5091AN M0.5123LD I0.292OLD124AN I0.593AN I0.2125A M0.194= M0.3126A M0.595AN M2.1127AN M2.1下载后可任意编辑96TON T44, +10128LD M2.097LD...
