USB7360系列多功能数据采集模块技术说明书

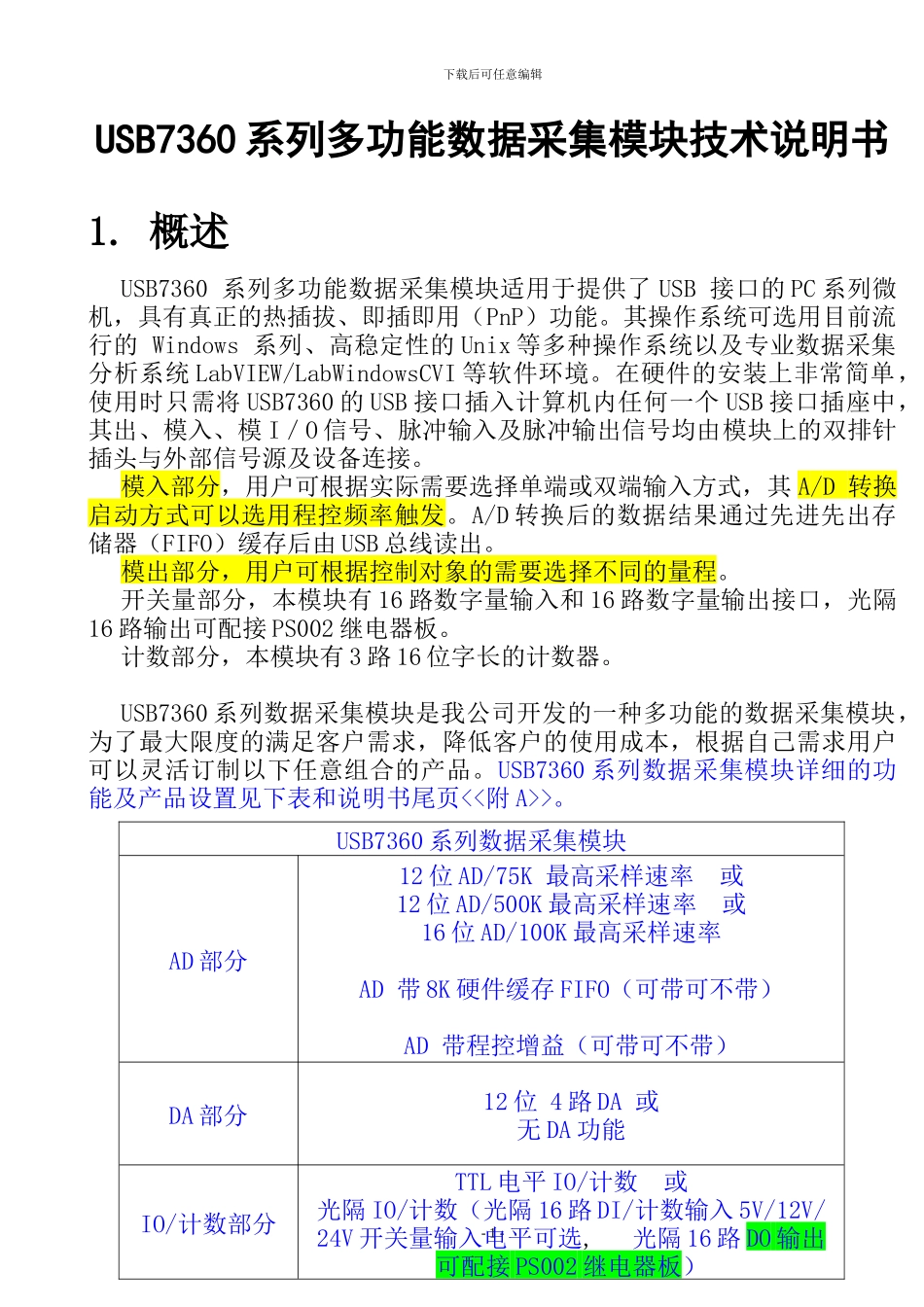

USB7360系列多功能数据采集模块技术说明书_第1页
1/25

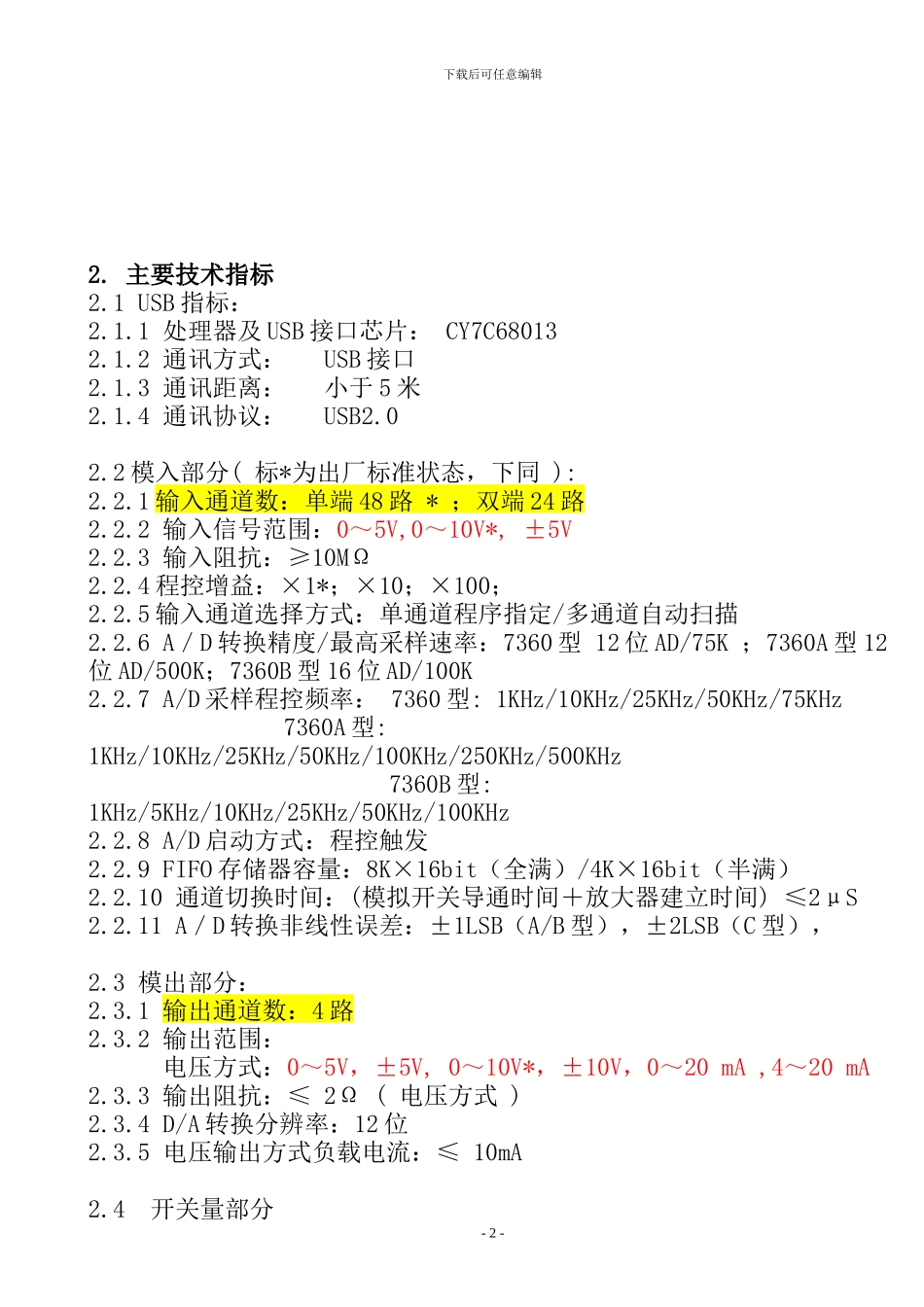

USB7360系列多功能数据采集模块技术说明书_第2页
2/25

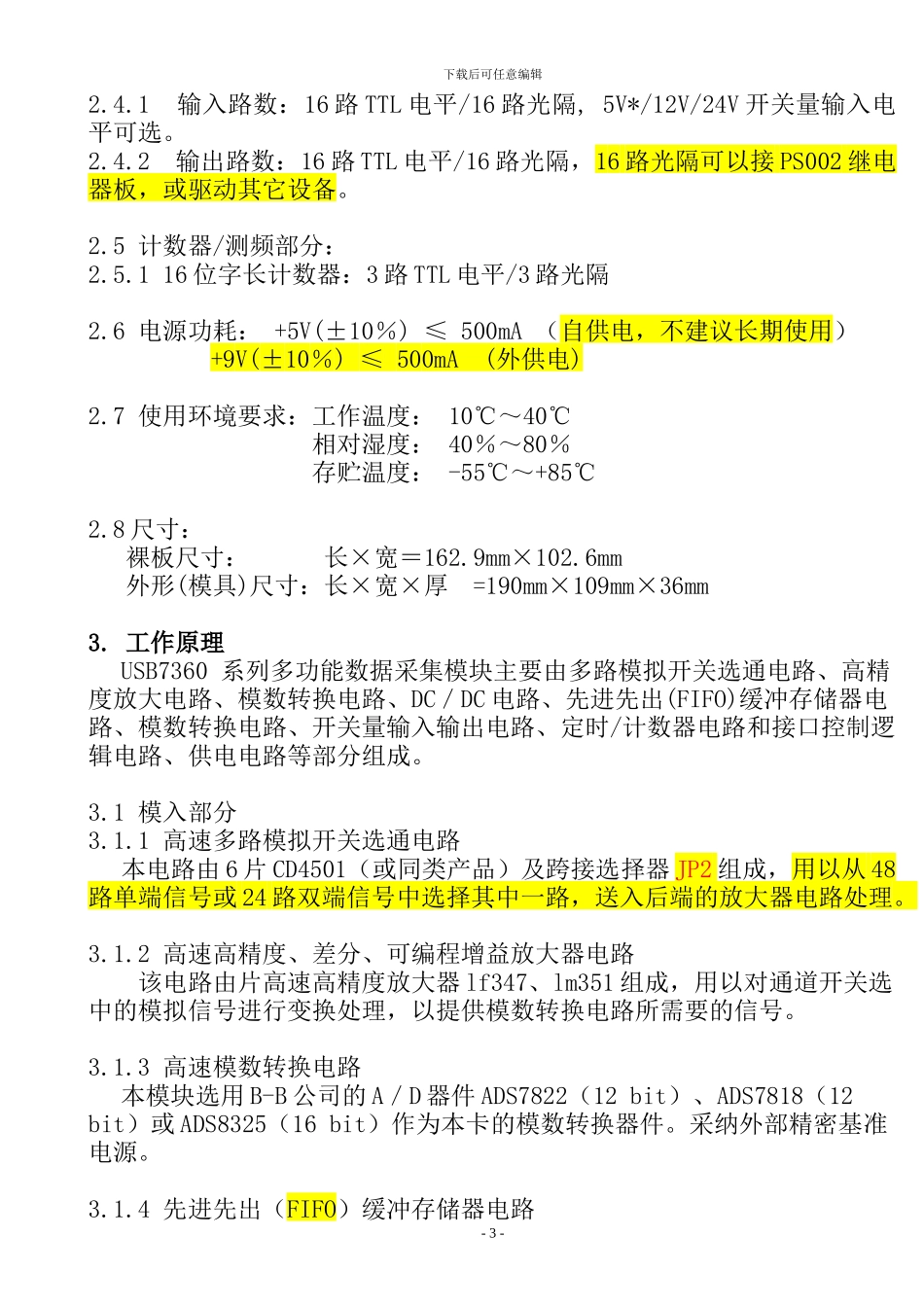

USB7360系列多功能数据采集模块技术说明书_第3页
3/25
下载后可任意编辑USB7360 系列多功能数据采集模块技术说明书1. 概述 USB7360 系列多功能数据采集模块适用于提供了 USB 接口的 PC 系列微机,具有真正的热插拔、即插即用(PnP)功能。其操作系统可选用目前流行的 Windows 系列、高稳定性的 Unix 等多种操作系统以及专业数据采集分析系统 LabVIEW/LabWindowsCVI 等软件环境。在硬件的安装上非常简单,使用时只需将 USB7360 的 USB 接口插入计算机内任何一个 USB 接口插座中,其出、模入、模 I/O 信号、脉冲输入及脉冲输出信号均由模块上的双排针插头与外部信号源及设备连接。模入部分,用户可根据实际需要选择单端或双端输入方式,其 A/D 转换启动方式可以选用程控频率触发。A/D 转换后的数据结果通过先进先出存储器(FIFO)缓存后由 USB 总线读出。模出部分,用户可根据控制对象的需要选择不同的量程。开关量部分,本模块有 16 路数字量输入和 16 路数字量输出接口,光隔16 路输出可配接 PS002 继电器板。计数部分,本模块有 3 路 16 位字长的计数器。USB7360 系列数据采集模块是我公司开发的一种多功能的数据采集模块,为了最大限度的满足客户需求,降低客户的使用成本,根据自己需求用户可以灵活订制以下任意组合的产品。USB7360 系列数据采集模块详细的功能及产品设置见下表和说明书尾页<<附 A>>。 - 1 -USB7360 系列数据采集模块AD 部分12 位 AD/75K 最高采样速率 或12 位 AD/500K 最高采样速率 或16 位 AD/100K 最高采样速率 AD 带 8K 硬件缓存 FIFO(可带可不带)AD 带程控增益(可带可不带)DA 部分12 位 4 路 DA 或无 DA 功能IO/计数部分TTL 电平 IO/计数 或光隔 IO/计数(光隔 16 路 DI/计数输入 5V/12V/24V 开关量输入电平可选, 光隔 16 路 DO 输出可配接 PS002 继电器板)下载后可任意编辑2. 主要技术指标2.1 USB 指标:2.1.1 处理器及 USB 接口芯片: CY7C680132.1.2 通讯方式: USB 接口2.1.3 通讯距离: 小于 5 米2.1.4 通讯协议: USB2.02.2 模入部分( 标*为出厂标准状态,下同 ):2.2.1 输入通道数:单端 48 路 * ;双端 24 路2.2.2 输入信号范围:0~5V,0~10V*, ±5V 2.2.3 输入阻抗:≥10MΩ2.2.4 程控增益:×1*;×10;×100;2.2.5 输入通道选择方式:单通道程序指定/多通道自动扫描2.2.6 A/D 转换精度/最高采样速率:7360 型 12 位 AD/75K...
