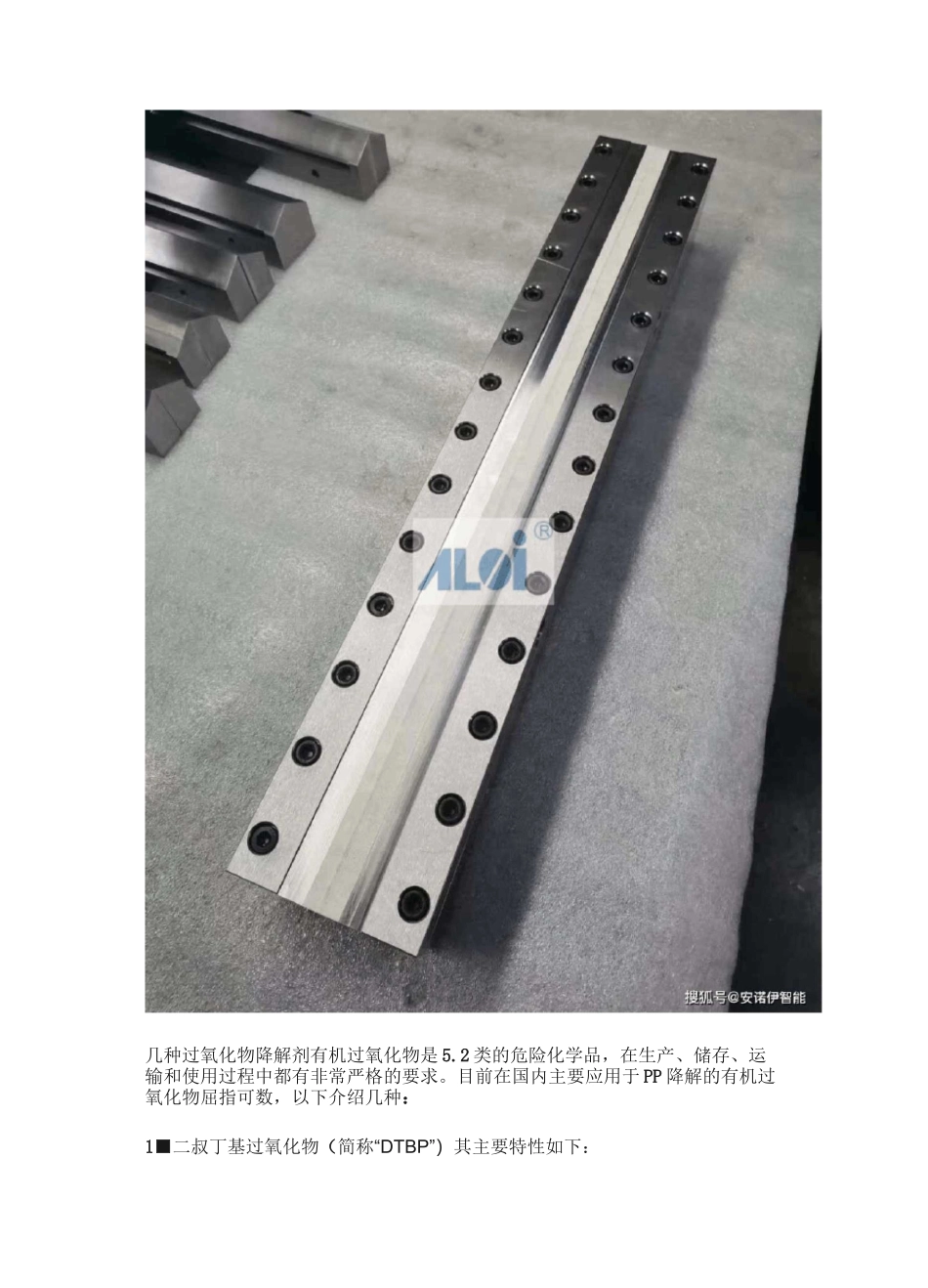

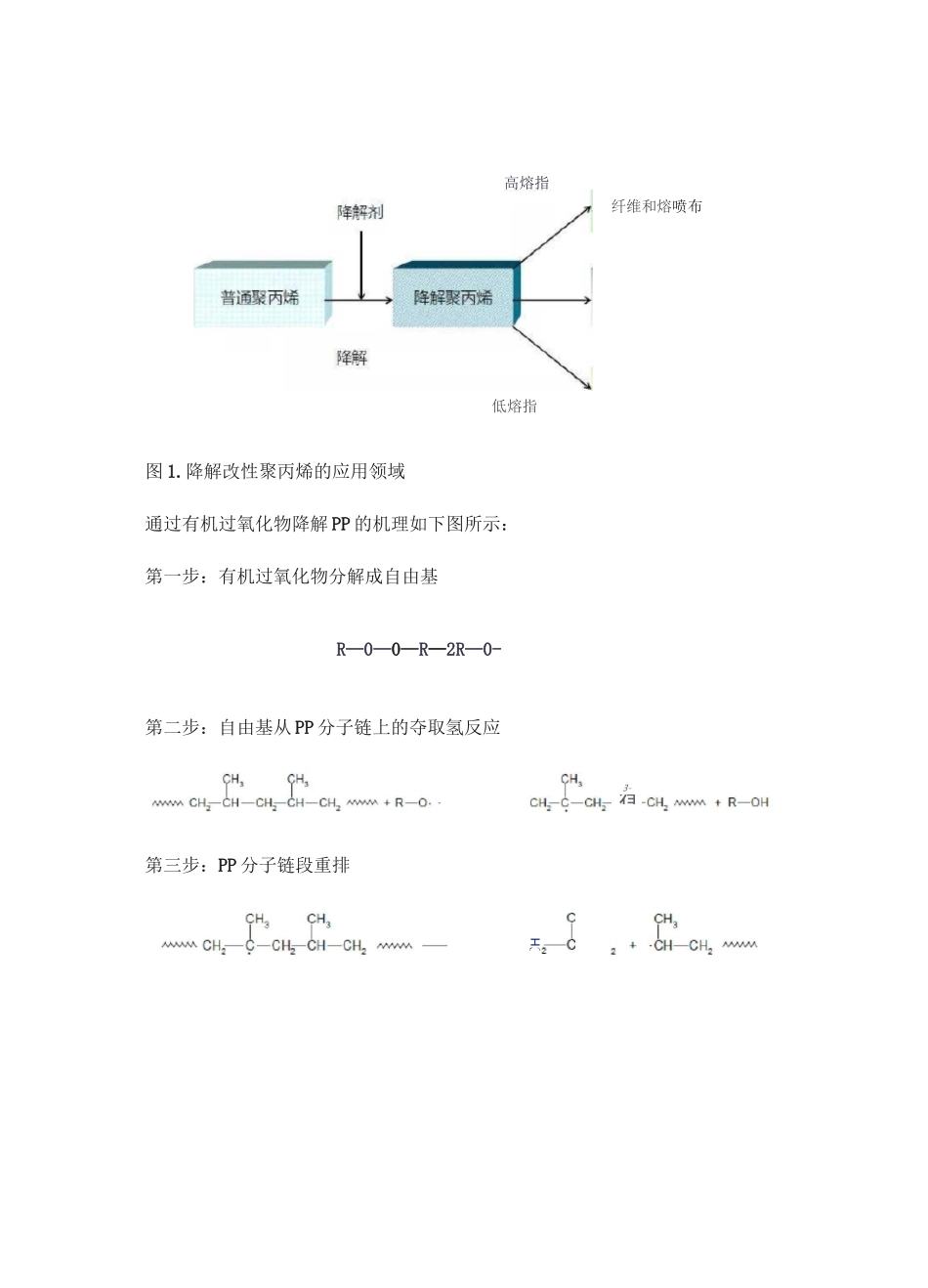

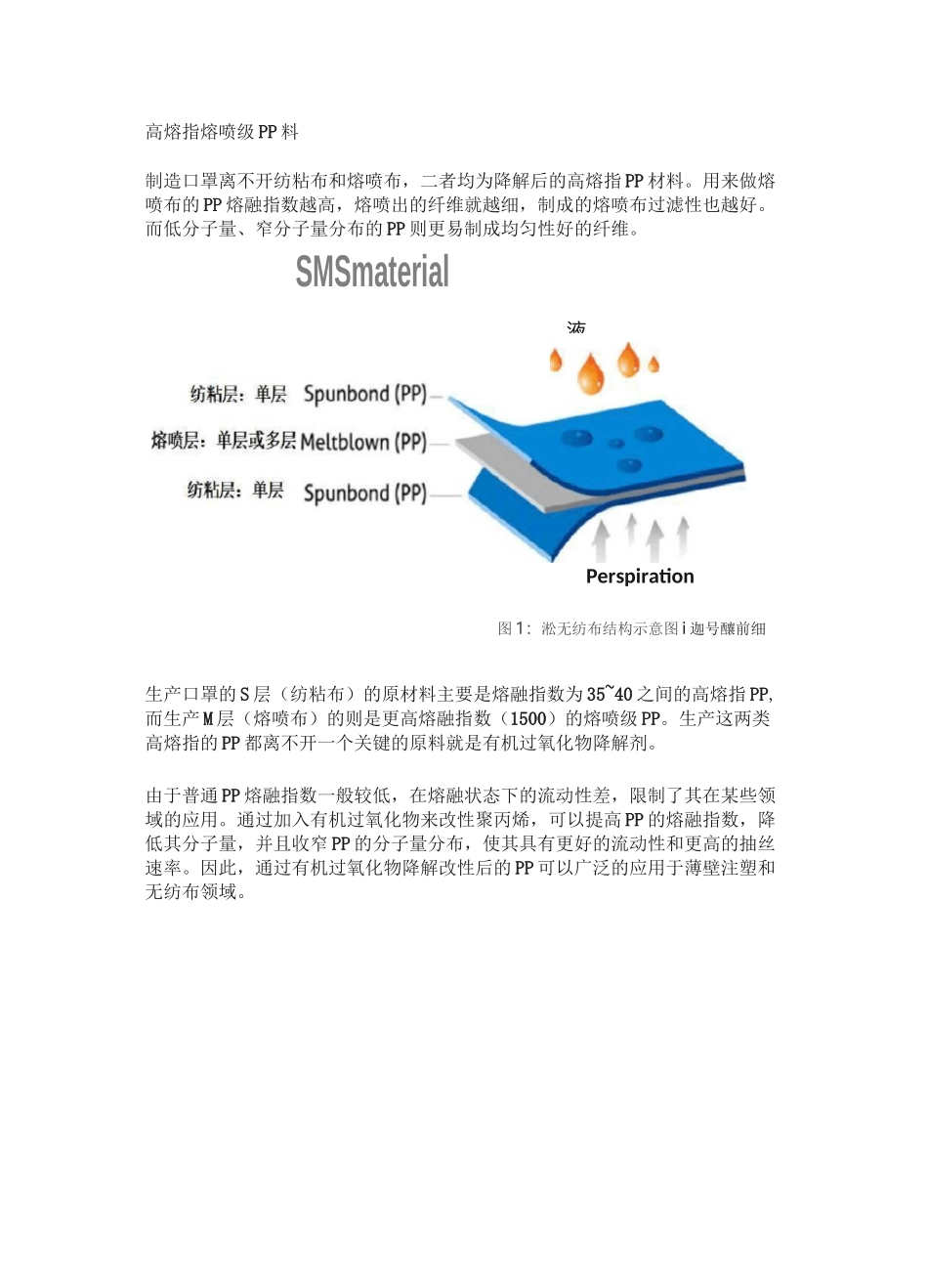

SMSmaterial液高熔指熔喷级 PP 料制造口罩离不开纺粘布和熔喷布，二者均为降解后的高熔指 PP 材料。用来做熔喷布的 PP 熔融指数越高，熔喷出的纤维就越细，制成的熔喷布过滤性也越好。而低分子量、窄分子量分布的 PP 则更易制成均匀性好的纤维。Perspiration图 1：淞无纺布结构示意图 i 迦号釀前细生产口罩的 S 层（纺粘布）的原材料主要是熔融指数为 35~40 之间的高熔指 PP,而生产 M 层（熔喷布）的则是更高熔融指数（1500）的熔喷级 PP。生产这两类高熔指的 PP 都离不开一个关键的原料就是有机过氧化物降解剂。由于普通 PP 熔融指数一般较低，在熔融状态下的流动性差，限制了其在某些领域的应用。通过加入有机过氧化物来改性聚丙烯，可以提高 PP 的熔融指数，降低其分子量，并且收窄 PP 的分子量分布，使其具有更好的流动性和更高的抽丝速率。因此，通过有机过氧化物降解改性后的 PP 可以广泛的应用于薄壁注塑和无纺布领域。图 1.降解改性聚丙烯的应用领域通过有机过氧化物降解 PP 的机理如下图所示：第一步：有机过氧化物分解成自由基R—0—0—R—2R—0-第二步：自由基从 PP 分子链上的夺取氢反应第三步：PP 分子链段重排3-律纤维和熔喷布高熔指低熔指HC几种过氧化物降解剂有机过氧化物是 5.2 类的危险化学品，在生产、储存、运输和使用过程中都有非常严格的要求。目前在国内主要应用于 PP 降解的有机过氧化物屈指可数，以下介绍几种：1■二叔丁基过氧化物（简称“DTBP”）其主要特性如下：•在 PP 中没有获得 FDA 添加许可，不推荐用于食品级和卫材级制品的生产。•闪点只有 6°C,对静电极其敏感，0.1MJ 的能量足以点燃其蒸汽，在室温条件下很容易闪燃闪爆；在高于 55C 环境下，即使有氮气保护，仍能闪燃闪爆。•导电系数极低，在流动过程中极易累计电荷。•DTBP 在 2010 年被欧洲化学品管理局（ECHA）归类为 3 级诱导基因突变物质，不可以推荐在食品接触和直接接触人体产品的领域中作为添加剂使用，存在引起生物毒性的高度风险。5 PEI匸/rJ2.2,5-二甲基-2,5-双（叔丁基过氧）己烷（简称“101”）俗称“双二五”，结构式如下图所示:CH1_C—°—°—C—CH2—CHI2—C—°—°—C—CH3该降解剂是在降解 PP 领域应用最早的一种过氧化物，由于其适宜的活性温度范围和较高的活性氧含量，并且拥有美国的 FDA 许可和欧洲的 BfR 许可，目前仍是此领域应用较为广泛的一种降解剂。由于其分解...
