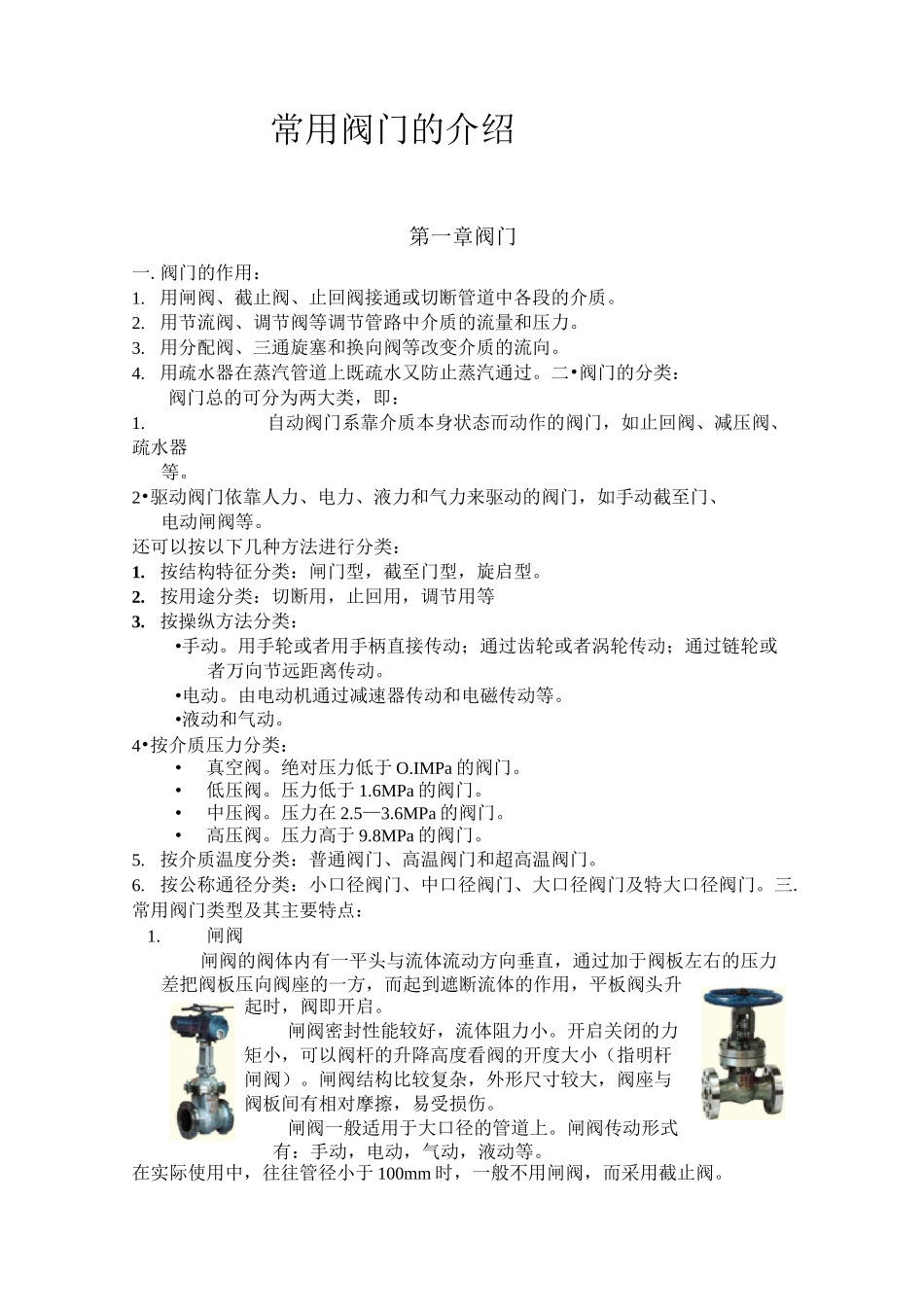

常用阀门的介绍

常用阀门的介绍第一章阀门一.阀门的作用：1. 用闸阀、截止阀、止回阀接通或切断管道中各段的介质。2. 用节流阀、调节阀等调节管路中介质的流量和压力。3. 用分配阀、三通旋塞和换向阀等改变介质的流向。4. 用疏水器在蒸汽管道上既疏水又防止蒸汽通过。二•阀门的分类：阀门总的可分为两大类，即：1.自动阀门系靠介质本身状态而动作的阀门，如止回阀、减压阀、疏水器等。2•驱动阀门依靠人力、电力、液力和气力来驱动的阀门，如手动截至门、电动闸阀等。还可以按以下几种方法进行分类：1. 按结构特征分类：闸门型，截至门型，旋启型。2. 按用途分类：切断用，止回用，调节用等3. 按操纵方法分类：•手动。用手轮或者用手柄直接传动；通过齿轮或者涡轮传动；通过链轮或者万向节远距离传动。•电动。由电动机通过减速器传动和电磁传动等。•液动和气动。4•按介质压力分类：•真空阀。绝对压力低于 O.IMPa 的阀门。•低压阀。压力低于 1.6MPa 的阀门。•中压阀。压力在 2.5—3.6MPa 的阀门。•高压阀。压力高于 9.8MPa 的阀门。5. 按介质温度分类：普通阀门、高温阀门和超高温阀门。6. 按公称通径分类：小口径阀门、中口径阀门、大口径阀门及特大口径阀门。三.常用阀门类型及其主要特点：1.闸阀闸阀的阀体内有一平头与流体流动方向垂直，通过加于阀板左右的压力差把阀板压向阀座的一方，而起到遮断流体的作用，平板阀头升起时，阀即开启。闸阀密封性能较好，流体阻力小。开启关闭的力矩小，可以阀杆的升降高度看阀的开度大小（指明杆闸阀）。闸阀结构比较复杂，外形尺寸较大，阀座与阀板间有相对摩擦，易受损伤。闸阀一般适用于大口径的管道上。闸阀传动形式有：手动，电动，气动，液动等。在实际使用中，往往管径小于 100mm 时，一般不用闸阀，而采用截止阀。球阀是利用阀杆下面的球形阀头与阀体相配合来2.截止阀利用装在阀杆下面的阀盘和阀体的突缘部分相结合控制阀门启闭的阀称为截止阀。截止阀结构简单，制造维修方便，因此应用广泛。但它的流动阻力较大，为了防止堵塞与磨损，不适用于带颗粒或密度较大的介质。使用最广泛的一种阀门，一般用于管径较小的管道上。节流阀是通过改变通道面积来达到调节压力和流量的由于阀芯的形状为针形或锥形因而具有较好的调节性能由4.球阀控制阀门启闭的。5.蝶阀蝶阀的开闭件为一园盘形，绕阀体内一固定轴旋转的阀称为蝶阀。蝶阀结构简单，重量轻，流动阻力小，适用大口径的阀，但由于密封结...
