如何进行PID参数整定

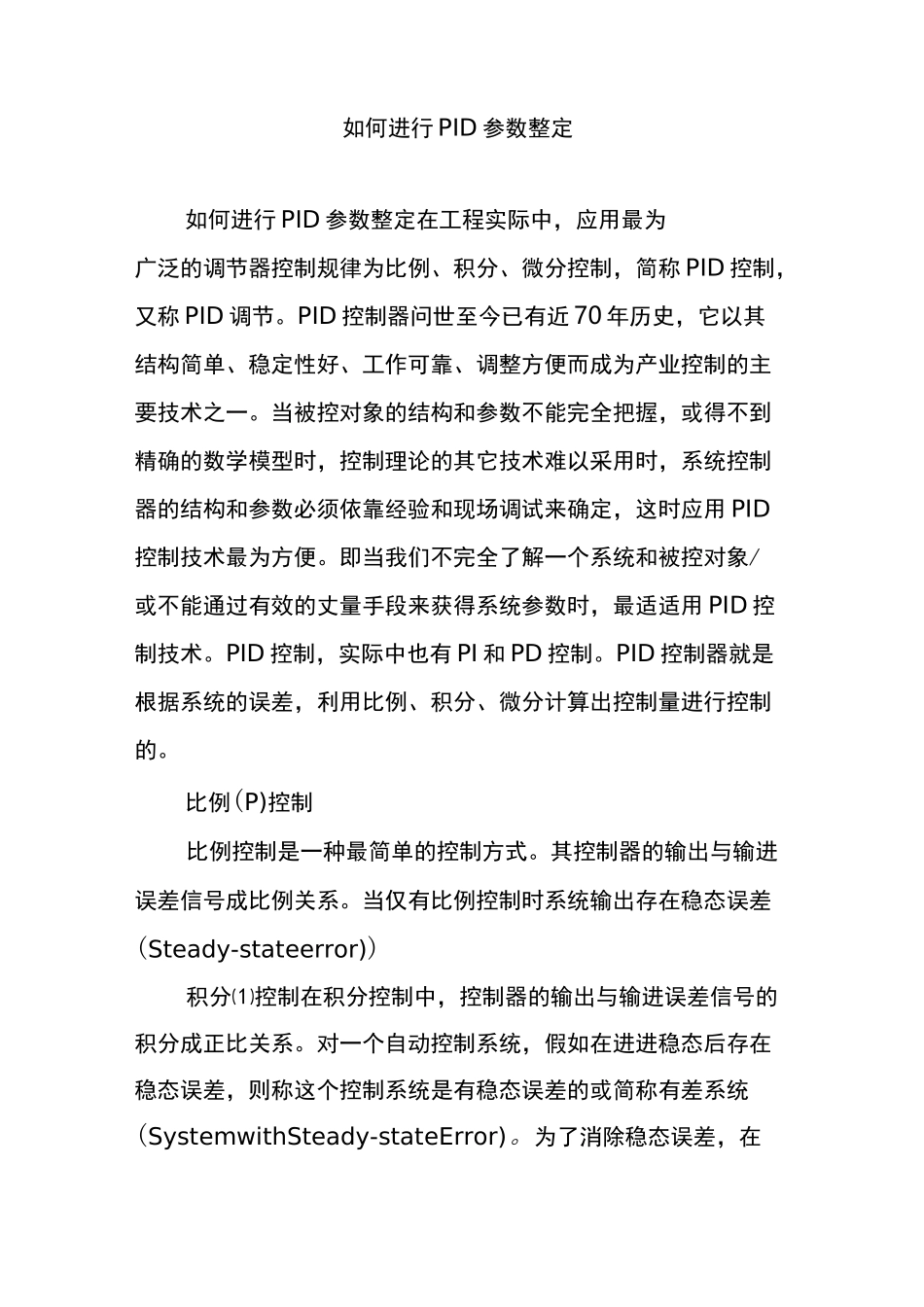

如何进行PID参数整定_第1页
1/6

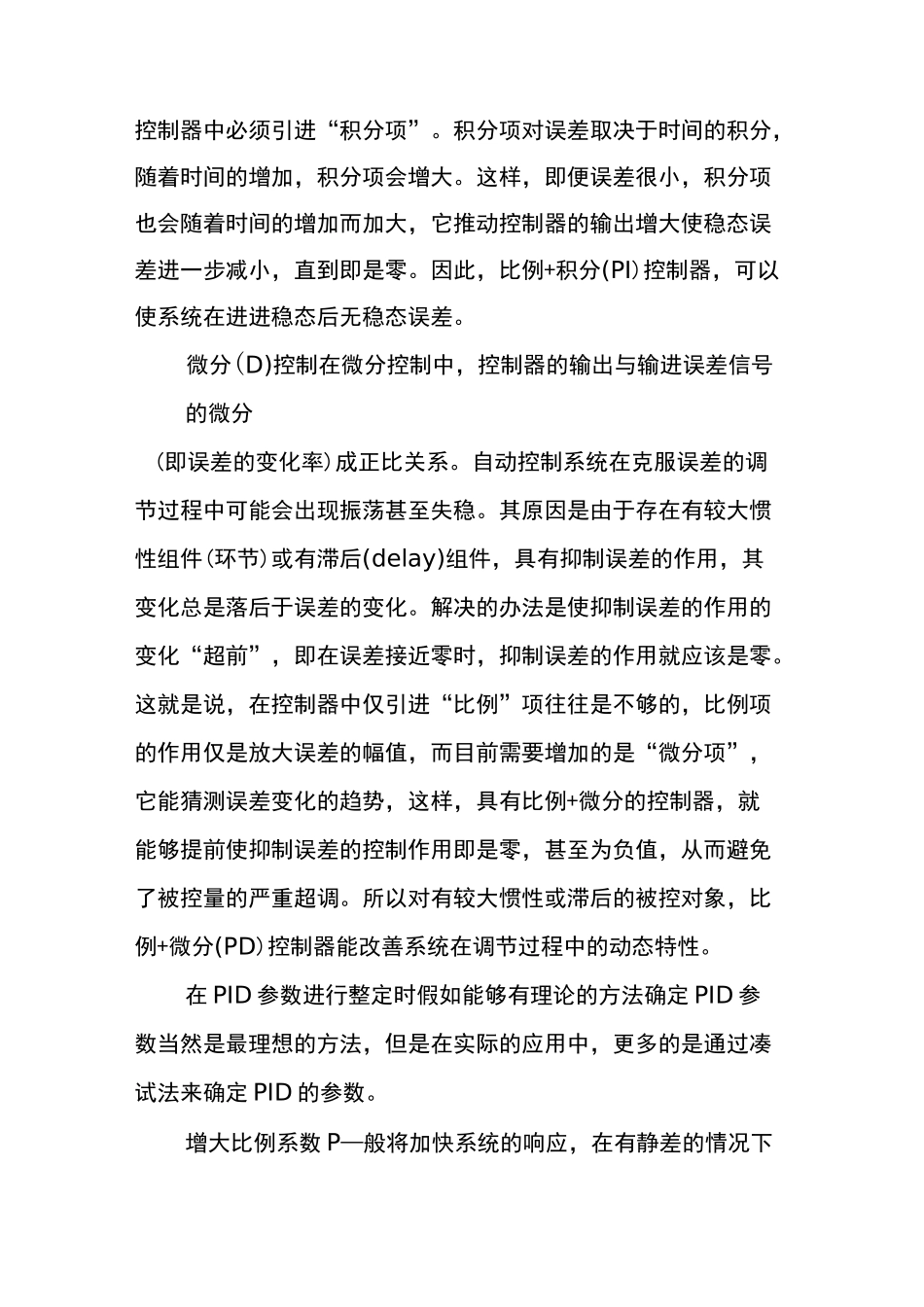

如何进行PID参数整定_第2页
2/6
如何进行PID参数整定_第3页
3/6
如何进行 PID 参数整定如何进行 PID 参数整定在工程实际中,应用最为广泛的调节器控制规律为比例、积分、微分控制,简称 PID 控制,又称 PID 调节。PID 控制器问世至今已有近 70 年历史,它以其结构简单、稳定性好、工作可靠、调整方便而成为产业控制的主要技术之一。当被控对象的结构和参数不能完全把握,或得不到精确的数学模型时,控制理论的其它技术难以采用时,系统控制器的结构和参数必须依靠经验和现场调试来确定,这时应用 PID控制技术最为方便。即当我们不完全了解一个系统和被控对象/或不能通过有效的丈量手段来获得系统参数时,最适适用 PID 控制技术。PID 控制,实际中也有 PI 和 PD 控制。PID 控制器就是根据系统的误差,利用比例、积分、微分计算出控制量进行控制的。比例(P)控制比例控制是一种最简单的控制方式。其控制器的输出与输进误差信号成比例关系。当仅有比例控制时系统输出存在稳态误差(Steady-stateerror))积分⑴控制在积分控制中,控制器的输出与输进误差信号的积分成正比关系。对一个自动控制系统,假如在进进稳态后存在稳态误差,则称这个控制系统是有稳态误差的或简称有差系统(SystemwithSteady-stateError)。为了消除稳态误差,在控制器中必须引进“积分项”。积分项对误差取决于时间的积分,随着时间的增加,积分项会增大。这样,即便误差很小,积分项也会随着时间的增加而加大,它推动控制器的输出增大使稳态误差进一步减小,直到即是零。因此,比例+积分(PI)控制器,可以使系统在进进稳态后无稳态误差。微分(D)控制在微分控制中,控制器的输出与输进误差信号的微分(即误差的变化率)成正比关系。自动控制系统在克服误差的调节过程中可能会出现振荡甚至失稳。其原因是由于存在有较大惯性组件(环节)或有滞后(delay)组件,具有抑制误差的作用,其变化总是落后于误差的变化。解决的办法是使抑制误差的作用的变化“超前”,即在误差接近零时,抑制误差的作用就应该是零。这就是说,在控制器中仅引进“比例”项往往是不够的,比例项的作用仅是放大误差的幅值,而目前需要增加的是“微分项”,它能猜测误差变化的趋势,这样,具有比例+微分的控制器,就能够提前使抑制误差的控制作用即是零,甚至为负值,从而避免了被控量的严重超调。所以对有较大惯性或滞后的被控对象,比例+微分(PD)控制器能改善系统在调节过程中的动态特性。在 PID 参数进行整定时假如能够有理论的方法确定 PID 参数当然是最理...
