(完整版)TY-50型滤油机操作维护手册

(完整版)TY-50型滤油机操作维护手册_第1页
1/6

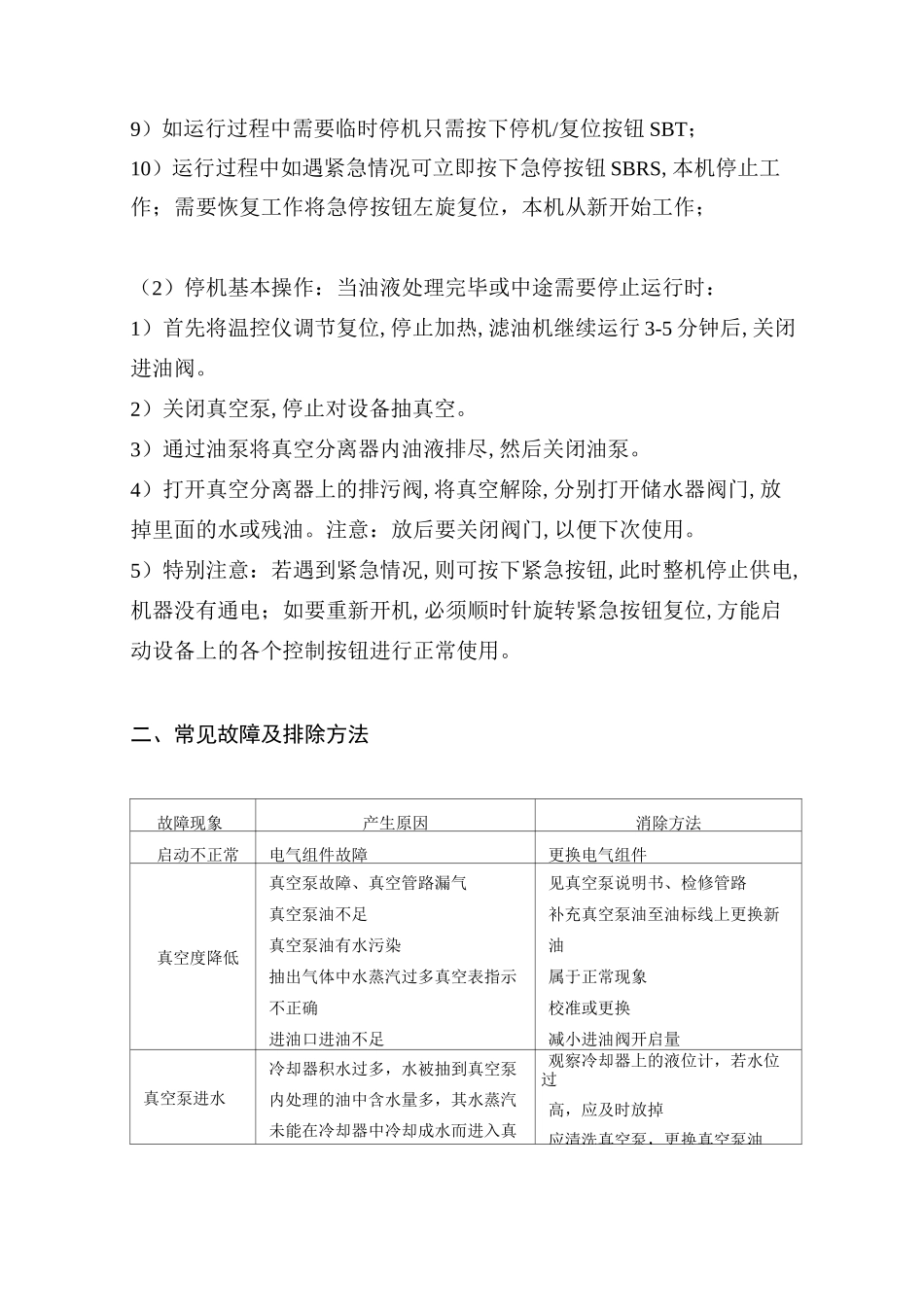

(完整版)TY-50型滤油机操作维护手册_第2页
2/6

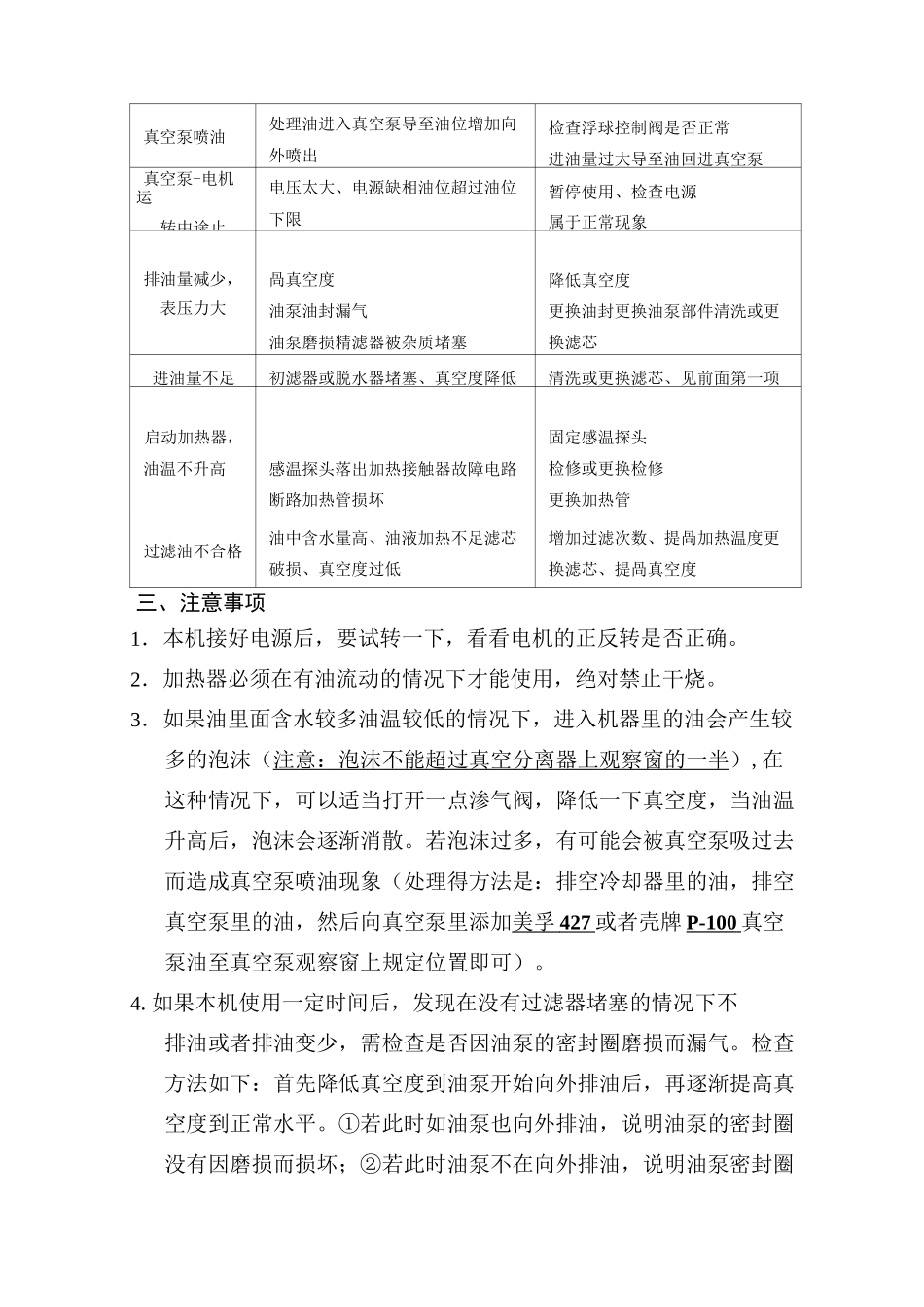

(完整版)TY-50型滤油机操作维护手册_第3页
3/6
TY-50 型滤油机操作维护手册一、使用与操作1、操作前的准备*联接好进出油管及检测管*联接好电源进线(AC380V50Hz)*确认进出油管连接牢固,电源进线相序正确,电源电压与设备相符,电控系统处于备用状态*检查周围有无影响设备运行的因素,要确认一切正常后方可启动注意设备操作人员上岗前需经本公司(或公司指定经销商)培训,待熟悉设备性能及相关系统,掌握操作方法后方可上岗操作2、设备操作方法(1)开机基本操作:1)关闭进油阀、隔断阀、排污阀、旁路阀、镇气阀、渗气阀、单抽进油阀、循环阀、取样阀;打开真空阀、隔离阀、管路阀、出油阀;2)合上空气开关 QF 和控制开关 QF1,面板上通电指示灯 HL 亮;3)启动真空泵开始工作,真空泵运行指示灯亮;4)当系统内真空度达到设定值时(出厂设置为-0.09Mpa);5)开启进油球阀,系统在压差作用下开始进油,油液进入真空分离器达到上红外线传感器控制点时,发出信号油泵自动开启,同时输油泵运行指示灯亮;6)油泵运行后如果油液温度低于温度控制仪设定值和加热器内油位达到传感器控制点时,加热器才进行加热工作,同时加热指示灯亮;7)每次本机初始运行时,为了使滤油机尽快投入工作保证出油合格,都要进行内循工作;8)根椐工况条件具体情况,约为开启或约为关闭调节阀(出厂条件为400m 海拨、水平进油。,保证进油与出油基本平衡;9)如运行过程中需要临时停机只需按下停机/复位按钮 SBT;10)运行过程中如遇紧急情况可立即按下急停按钮 SBRS,本机停止工作;需要恢复工作将急停按钮左旋复位,本机从新开始工作;(2)停机基本操作:当油液处理完毕或中途需要停止运行时:1)首先将温控仪调节复位,停止加热,滤油机继续运行 3-5 分钟后,关闭进油阀。2)关闭真空泵,停止对设备抽真空。3)通过油泵将真空分离器内油液排尽,然后关闭油泵。4)打开真空分离器上的排污阀,将真空解除,分别打开储水器阀门,放掉里面的水或残油。注意:放后要关闭阀门,以便下次使用。5)特别注意:若遇到紧急情况,则可按下紧急按钮,此时整机停止供电,机器没有通电;如要重新开机,必须顺时针旋转紧急按钮复位,方能启动设备上的各个控制按钮进行正常使用。二、常见故障及排除方法故障现象产生原因消除方法启动不正常电气组件故障更换电气组件真空度降低真空泵故障、真空管路漏气真空泵油不足真空泵油有水污染抽出气体中水蒸汽过多真空表指示不正确进油口进油不足见真空泵说明书、检修管路补充真空泵油至油标线上更...
