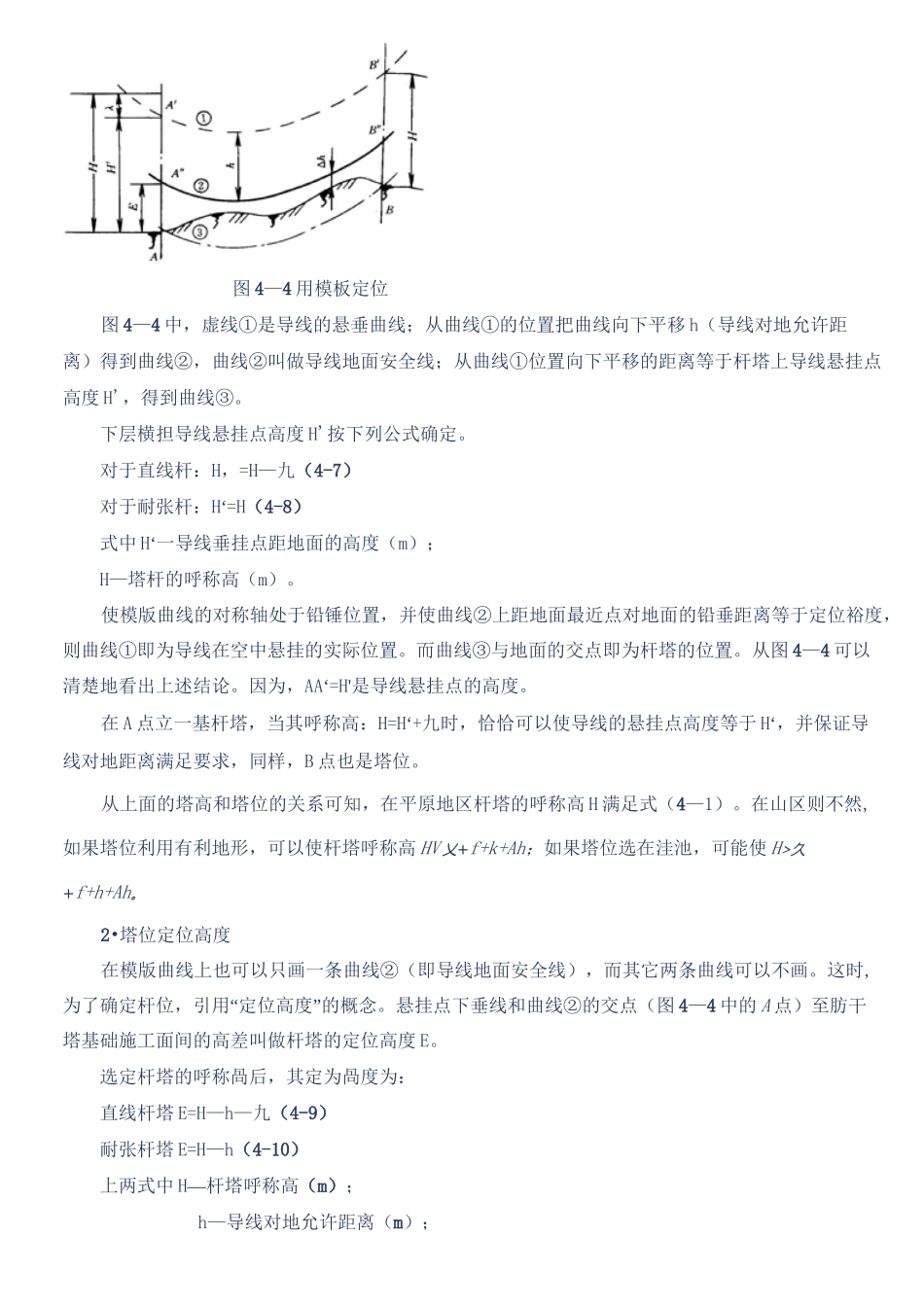

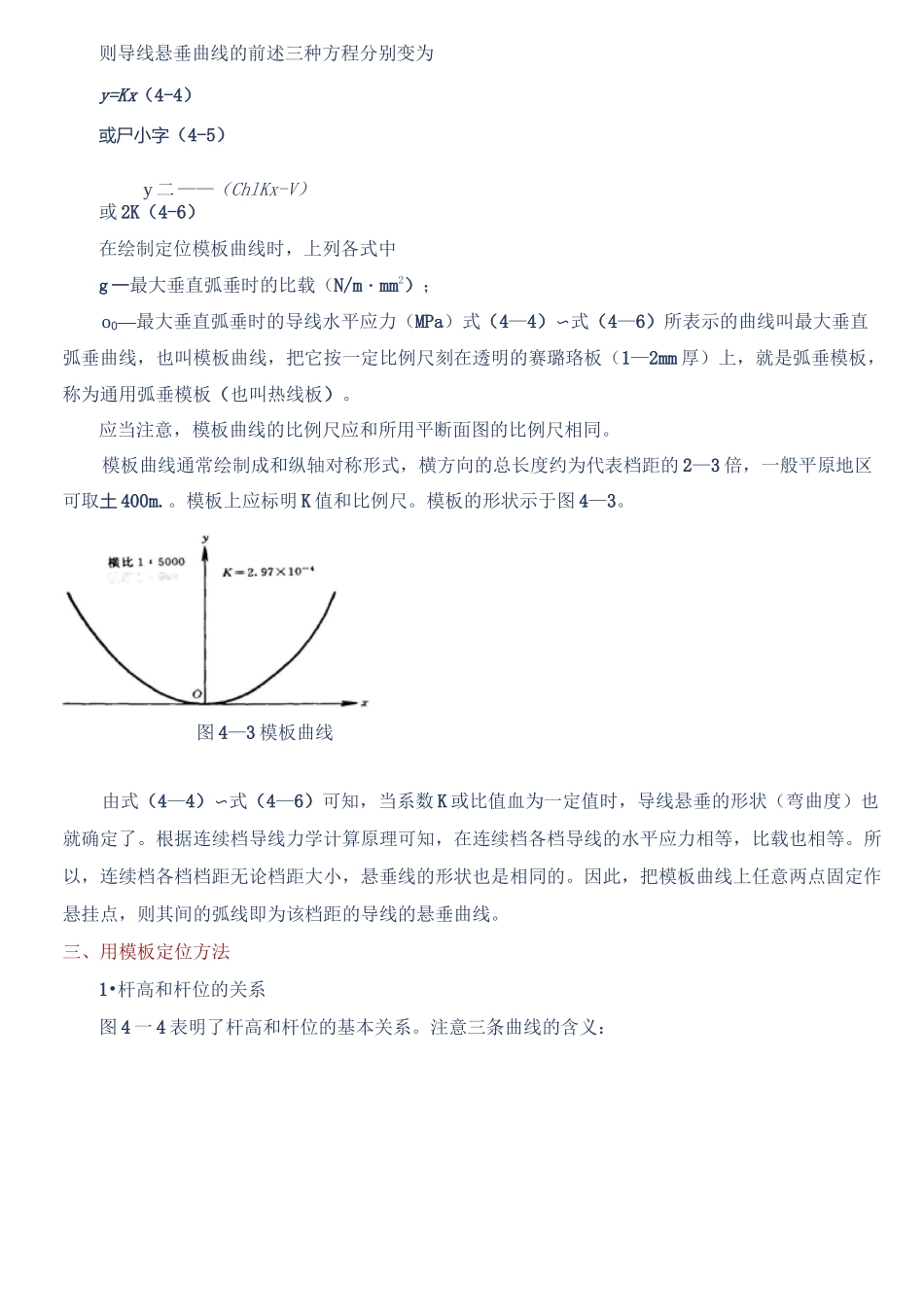

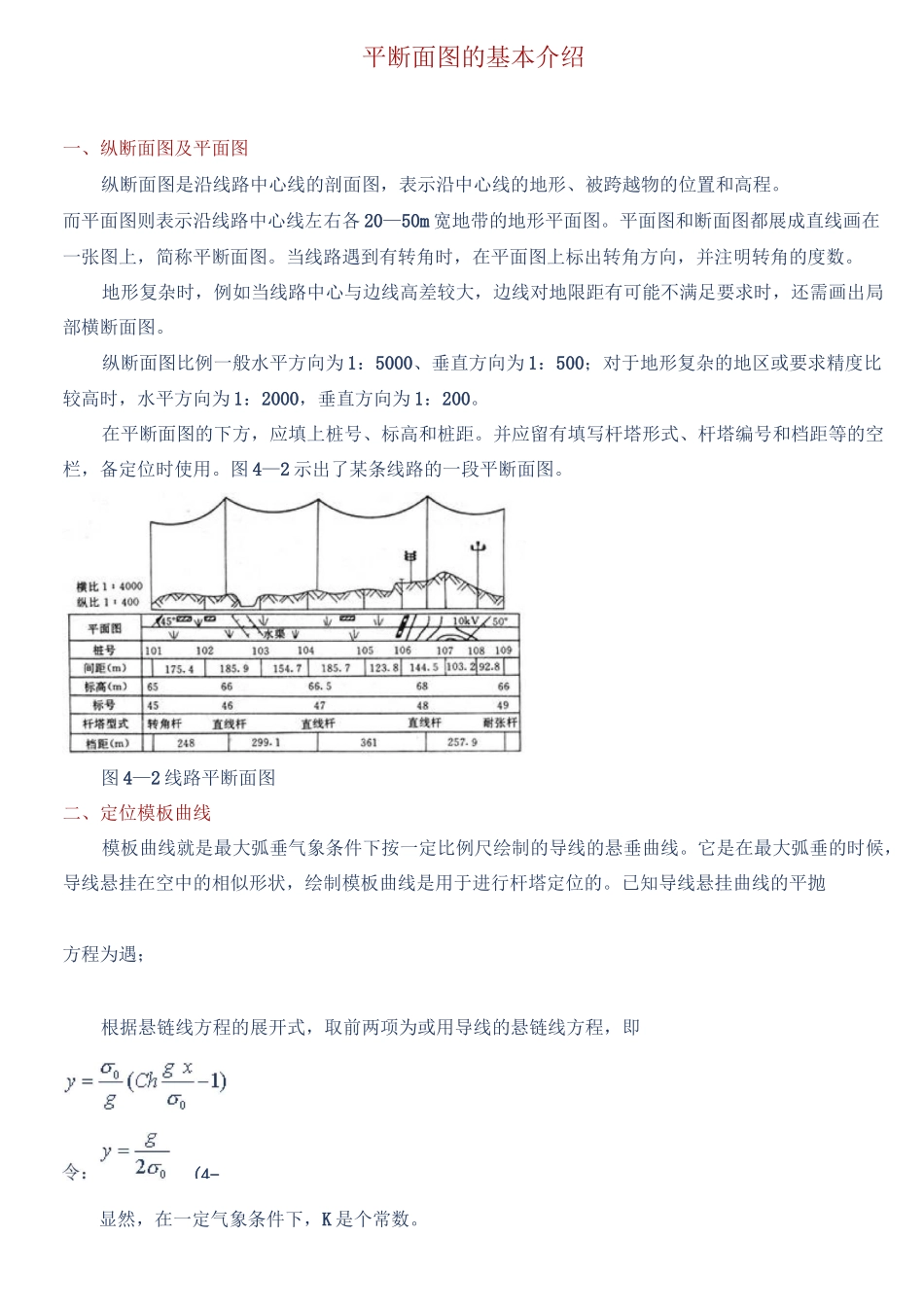

(4-平断面图的基本介绍一、纵断面图及平面图纵断面图是沿线路中心线的剖面图，表示沿中心线的地形、被跨越物的位置和高程。而平面图则表示沿线路中心线左右各 20—50m 宽地带的地形平面图。平面图和断面图都展成直线画在一张图上，简称平断面图。当线路遇到有转角时，在平面图上标出转角方向，并注明转角的度数。地形复杂时，例如当线路中心与边线高差较大，边线对地限距有可能不满足要求时，还需画出局部横断面图。纵断面图比例一般水平方向为 1：5000、垂直方向为 1：500；对于地形复杂的地区或要求精度比较高时，水平方向为 1：2000，垂直方向为 1：200。在平断面图的下方，应填上桩号、标高和桩距。并应留有填写杆塔形式、杆塔编号和档距等的空栏，备定位时使用。图 4—2 示出了某条线路的一段平断面图。图 4—2 线路平断面图二、定位模板曲线模板曲线就是最大弧垂气象条件下按一定比例尺绘制的导线的悬垂曲线。它是在最大弧垂的时候，导线悬挂在空中的相似形状，绘制模板曲线是用于进行杆塔定位的。已知导线悬挂曲线的平抛方程为遇；根据悬链线方程的展开式，取前两项为或用导线的悬链线方程，即显然，在一定气象条件下，K 是个常数。帆庞 1TOO则导线悬垂曲线的前述三种方程分别变为y=Kx（4-4）或尸小字（4-5）y 二——（ChlKx-V）或 2K（4-6）在绘制定位模板曲线时，上列各式中g 一最大垂直弧垂时的比载（N/m・mm2）；o0—最大垂直弧垂时的导线水平应力（MPa）式（4—4）〜式（4—6）所表示的曲线叫最大垂直弧垂曲线，也叫模板曲线，把它按一定比例尺刻在透明的赛璐珞板（1—2mm 厚）上，就是弧垂模板，称为通用弧垂模板（也叫热线板）。应当注意，模板曲线的比例尺应和所用平断面图的比例尺相同。模板曲线通常绘制成和纵轴对称形式，横方向的总长度约为代表档距的 2—3 倍，一般平原地区可取土 400m.。模板上应标明 K 值和比例尺。模板的形状示于图 4—3。图 4—3 模板曲线由式（4—4）〜式（4—6）可知，当系数 K 或比值血为一定值时，导线悬垂的形状（弯曲度）也就确定了。根据连续档导线力学计算原理可知，在连续档各档导线的水平应力相等，比载也相等。所以，连续档各档档距无论档距大小，悬垂线的形状也是相同的。因此，把模板曲线上任意两点固定作悬挂点，则其间的弧线即为该档距的导线的悬垂曲线。三、用模板定位方法1•杆高和杆位的关系图 4 一 4 表明了杆高和杆位的基本关系。注意三条曲线的含义：...
