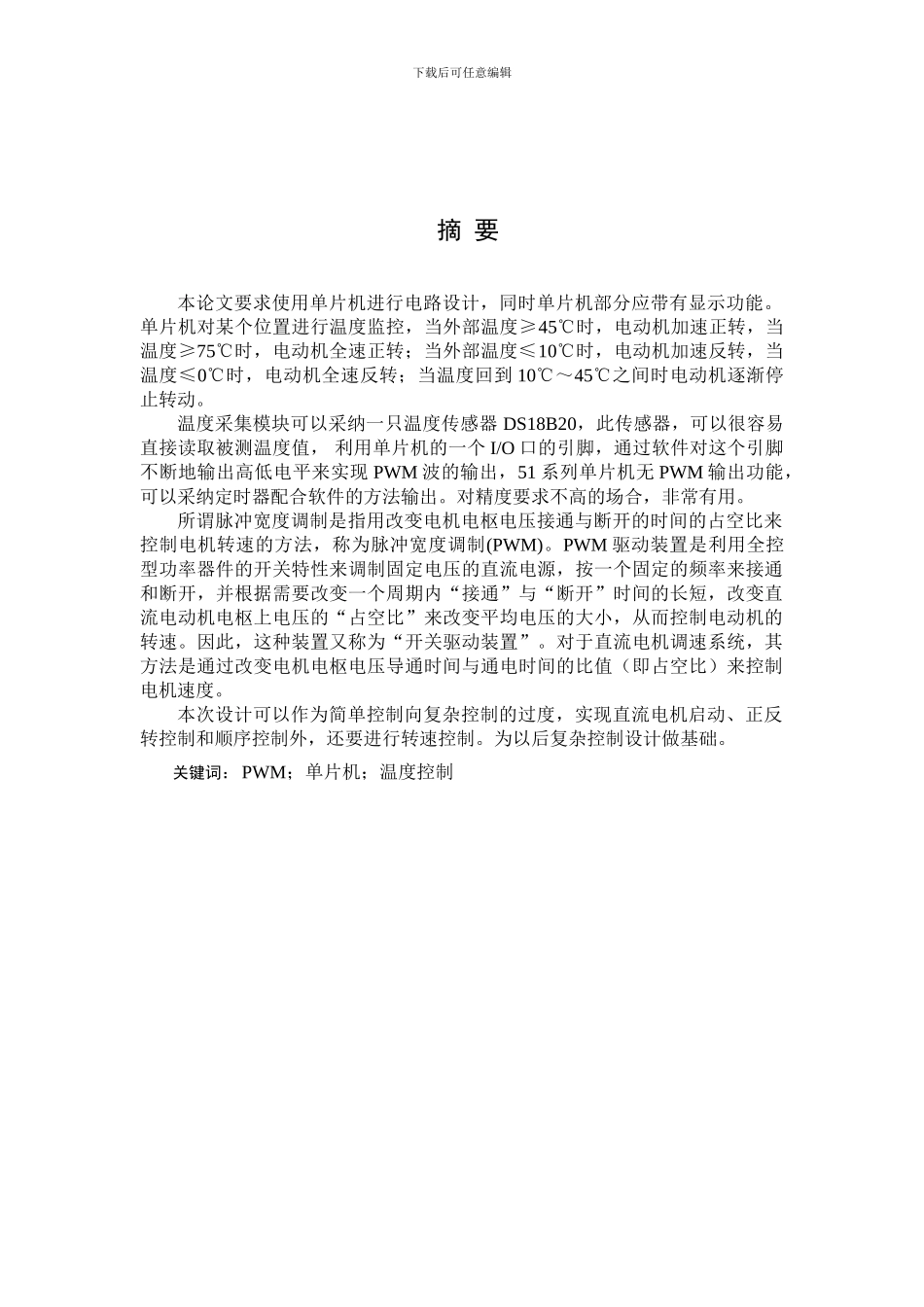

下载后可任意编辑 摘 要本论文要求使用单片机进行电路设计，同时单片机部分应带有显示功能。单片机对某个位置进行温度监控，当外部温度≥45℃时，电动机加速正转，当温度≥75℃时，电动机全速正转；当外部温度≤10℃时，电动机加速反转，当温度≤0℃时，电动机全速反转；当温度回到 10℃～45℃之间时电动机逐渐停止转动。温度采集模块可以采纳一只温度传感器 DS18B20，此传感器，可以很容易直接读取被测温度值， 利用单片机的一个 I/O 口的引脚，通过软件对这个引脚不断地输出高低电平来实现 PWM 波的输出，51 系列单片机无 PWM 输出功能，可以采纳定时器配合软件的方法输出。对精度要求不高的场合，非常有用。所谓脉冲宽度调制是指用改变电机电枢电压接通与断开的时间的占空比来控制电机转速的方法，称为脉冲宽度调制(PWM)。PWM 驱动装置是利用全控型功率器件的开关特性来调制固定电压的直流电源，按一个固定的频率来接通和断开，并根据需要改变一个周期内“接通”与“断开”时间的长短，改变直流电动机电枢上电压的“占空比”来改变平均电压的大小，从而控制电动机的转速。因此，这种装置又称为“开关驱动装置”。对于直流电机调速系统，其方法是通过改变电机电枢电压导通时间与通电时间的比值（即占空比）来控制电机速度。本次设计可以作为简单控制向复杂控制的过度，实现直流电机启动、正反转控制和顺序控制外，还要进行转速控制。为以后复杂控制设计做基础。关键词： PWM；单片机；温度控制下载后可任意编辑1 设计总说明1.1 引言在电气时代的今日，电动机一直在现代化的生产和生活中起着十分重要的作用，无论在工业农业生产、交通运输、国防航空航天、医疗卫生、商务与办公设备，还是在日常生活中的家用电器，都在大量地使用着各式各样的电动机。据资料统计，现在有的 90%以上的动力源来自于电动机，我国生产的电能大约有 60%用于电动机。电动机与人们的生活息息相关，密不可分。随着现代化步伐的迈进，人们对自动化的需求越来越高，使电动机控制向更复杂的控制进展。1.2 讨论意义对电动机的控制可分为简单控制和复杂控制两种，简单控制是对电动机进行启动、制动、正反转控制和顺序控制，复杂控制是对电动机的转速转速、转角、转矩、电压、电流等物理量进行控制。本次设计可以作为简单控制向复杂控制的过度，实现直流电机启动、制动、正反转控制和顺序控制外，还要进行转速控制。为以后复杂控制做为基础学习。直流电动机具...
