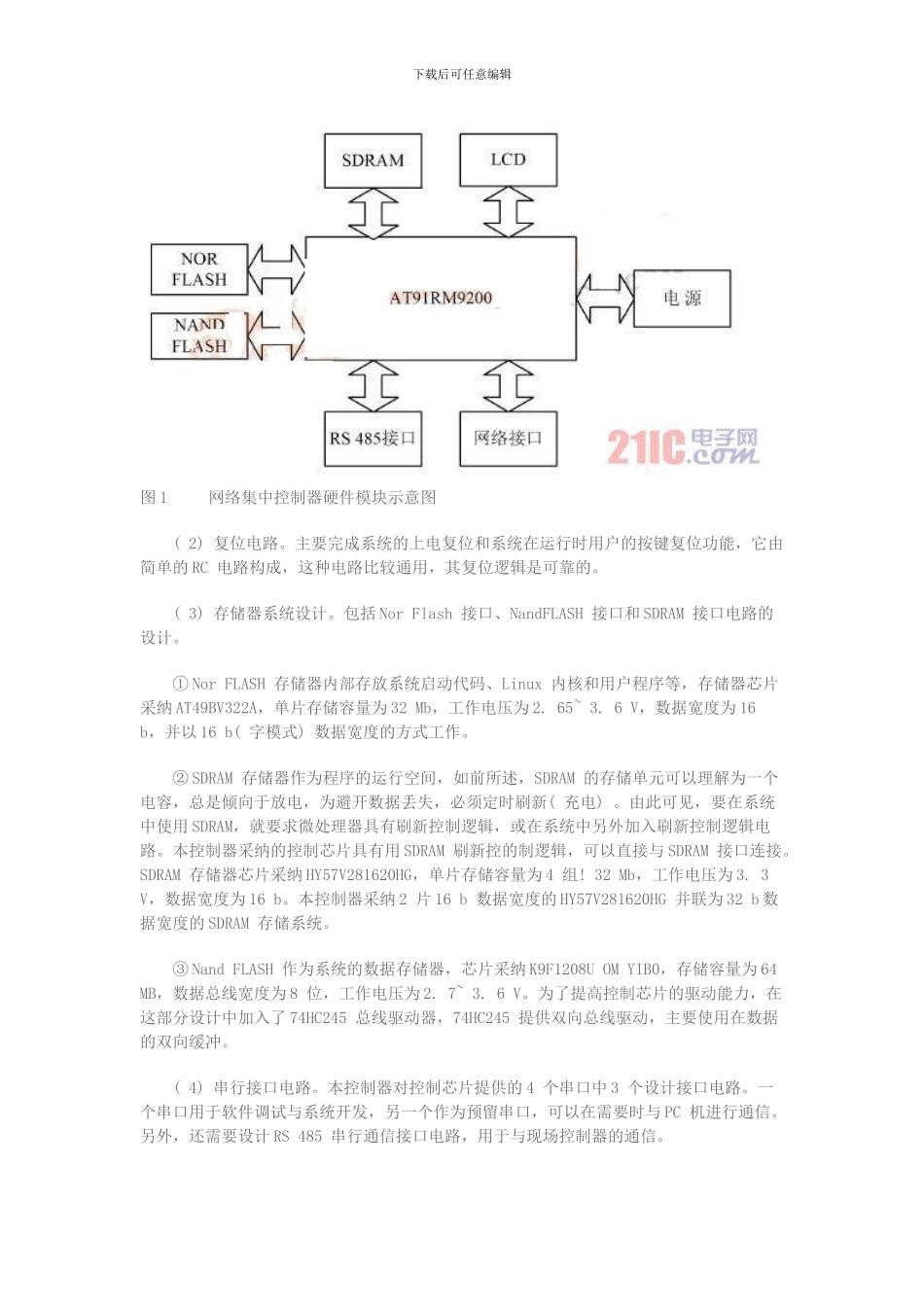

下载后可任意编辑以往我国的中央空调控制系统主要采纳以单片机为控制核心的单机组控制器，即一个控制器只能控制一台中央空调机组，这种控制方法控制简单，但是在多层或者较大型的建筑中控制能力就显得力不从心了。近年来也出现了采纳 ARM7 处理器作为控制芯片的集中控制器，但是在此所采纳的 ARM9 处理器比 ARM7 处理器又有了许多优点，如 ARM9 处理器采纳 5 级流水线，在每一个时钟周期内可以同时执行 5 条指令，这样就大大提高了处理性能，在同样的加工工艺下，ARM9 处理器的时钟频率是 ARM7 的 1. 8 ~ 2. 2 倍; 又如 ARM9 采纳哈佛结构，具有分离的数据和程序空间及分离的访问总线，所以在指令执行时哈佛结构的取址和取数可以并行，因此具有更高的执行效率; 再如拥有内存管理单元( MMU ) ，只有拥有了 MMU 才能真正实现内存保护，通过内存保护，一个进程的失败并不会影响其他进程的运行，从而增强了系统的稳定性。另外,ARM9 可以内嵌 Linux 操作系统，Linux 具有良好的网络支持功能; Linux 是首先实现 TCP/ IP 协议栈的操作系统，它的内核结构在网络方面是非常完整的，并提供了对包括十兆位、百兆位及千兆位的以太网，还有无线网络等的支持; 其次，Linux 源码开放、可定制内核、性能优异等也是选择它相对于其他嵌入式操作系统的优势。 在此设计的网络集中控制器可与监控软件一起完成基于 TCP/ IP 协议的网络通信功能，并能通过 RS 485 总线与自行设计的现场控制器进行通信。 1 控制器设计方案 网络管理器的主要功能一方面是通过以太网与监控软件进行数据交换; 另一方面是通过 RS 485 总线网络与分布在大厦各处的现场控制器通信。网络管理器对现场控制器进行控制和管理，在现场控制器与中央操作站之间起数据缓存作用。 1. 1 控制器硬件设计 处理器采纳 A TMEL 公司的 AT91RM9200，该处理器是 AT MEL 专门针对工业及以太网应用领域推出的基于 ARM920T 内核的新型微处理器，如图 1 所示。 ( 1) 电源电路。主要作用是为控制器提供 3. 3 V 和 1. 8 V 的稳定电压。设计时利用 LM1117 低压差线性调压器来提供 3. 3 V 和 1. 8 V 的电压。LM1117 能够提供 1. 8 V，2. 5 V，2. 85 V，3. 3 V，5 V 的固定电压和可调电压型号，并能提供电流限制和热保护。下载后可任意编辑图 1 网络集中控制器硬件模块示意图 ( 2) 复位电路。主要完成系统的上...
