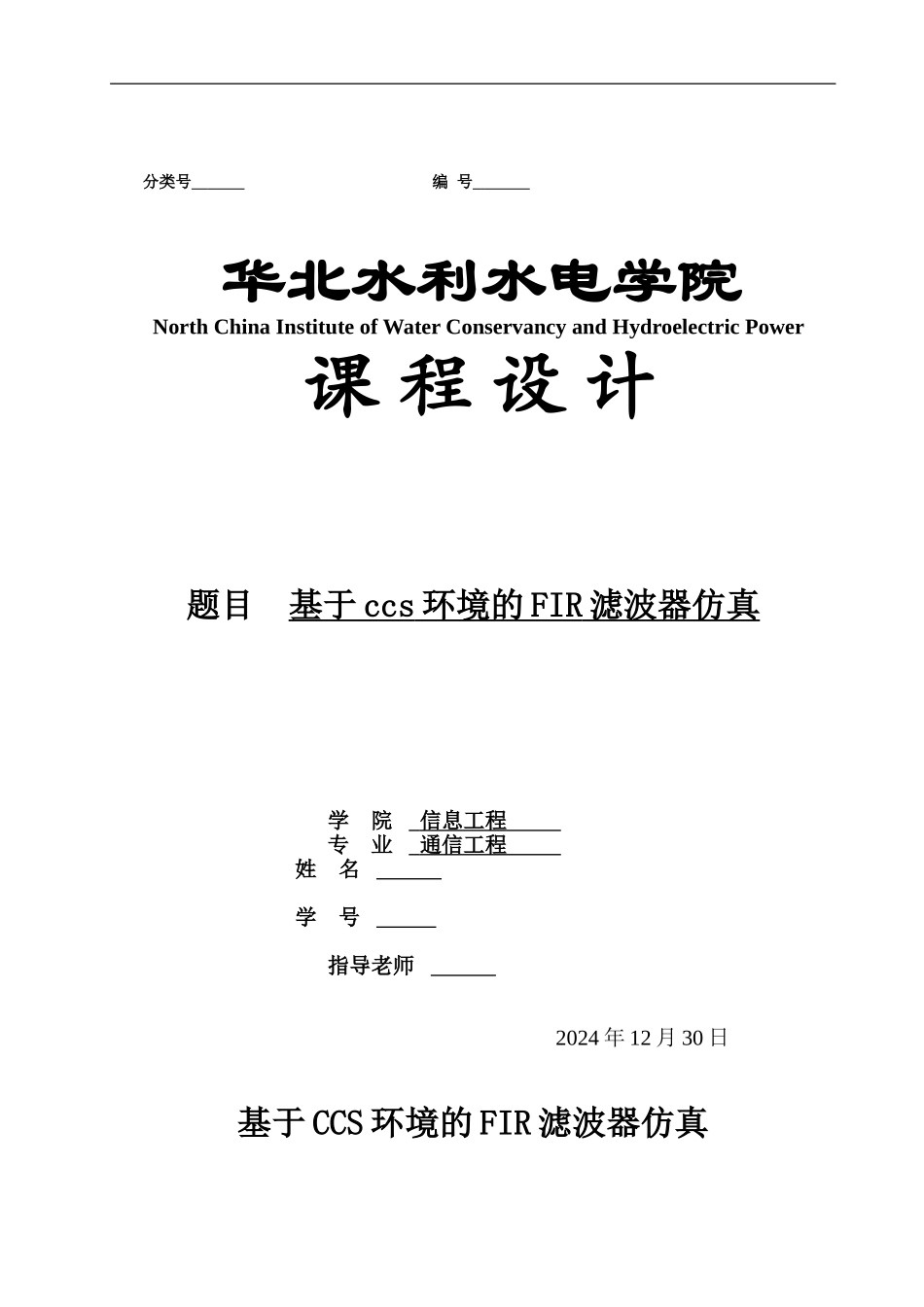

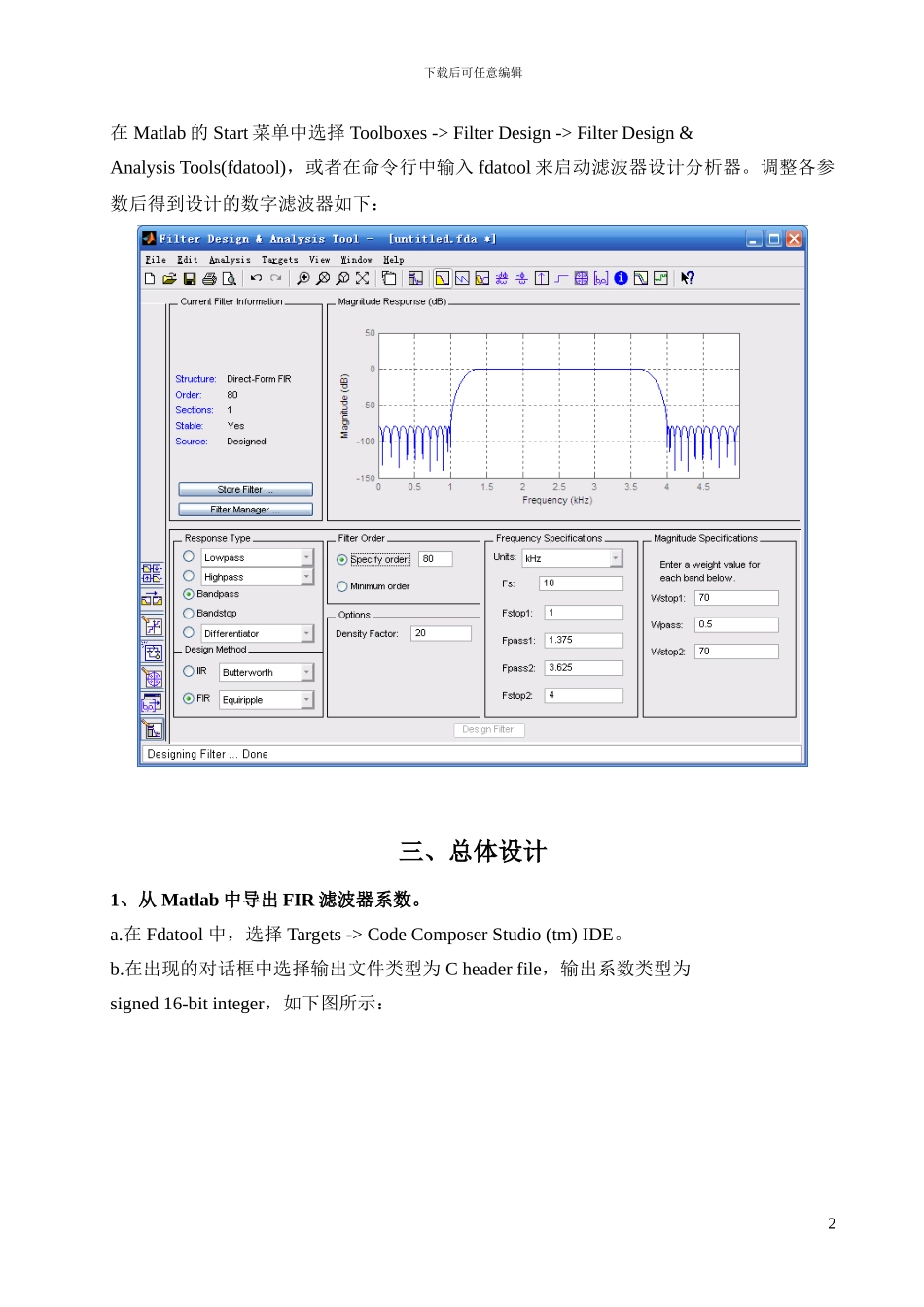

分类号 编 号 华北水利水电学院 North China Institute of Water Conservancy and Hydroelectric Power 课 程 设 计题目 基于 ccs 环境的 FIR 滤波器仿真 学 院 信息工程 专 业 通信工程 姓 名 学 号 指导老师 2024 年 12 月 30 日基于 CCS 环境的 FIR 滤波器仿真下载后可任意编辑摘要本文介绍了数字滤波器的设计基础及用窗函数法设计 FIR 滤波器的方法，运用MATLAB 语言实现了带通滤波器的设计以及用 CCS 软件进行滤波效果的观察。读取语音文件，并加入一定的随机噪声，最后使用窗函数滤波法进行语音滤波，将加噪后的语音文件转换为.dat 文件使其能和 ccs 软件链接，输出个阶段的时域和频域波形。一、设计目的利用汇编语言在 CCS 环境中设计一个 80 级的 FIR 带通滤波器，通带频率为1.375KHz 至 3.625KHz；阻带边界频率为 1KHz 和 4KHz；采样频率为 10KHz，并利用设计好的滤波器对常用信号进行滤波处理。二、设计思想1、FIR(Finite Impulse Response)滤波器原理：有限长单位冲激响应滤波器，是数字信号处理系统中最基本的元件。可以在保证任意幅频特性的同时具有严格的线性相频特性，同时其单位抽样响应是有限长的，因而滤波器是稳定的系统。FIR 滤波器在通信、图像处理、模式识别等领域都有着广泛的应用。FIR 滤波器无反馈回路，是一种条件稳定系统，可以设计成具有线性相位特性。设FIR 滤波器的系数为 h(0)，h(1)， ...，h(N-1)，X(n)表示滤波器在 n 时刻的输入，则 n 时刻的输出为： FIR 数字滤波器的结构如图 1 所示:2、使用 Matlab 中的 Fdatool 设计滤波器 1下载后可任意编辑在 Matlab 的 Start 菜单中选择 Toolboxes -> Filter Design -> Filter Design & Analysis Tools(fdatool)，或者在命令行中输入 fdatool 来启动滤波器设计分析器。调整各参数后得到设计的数字滤波器如下：三、总体设计1、从 Matlab 中导出 FIR 滤波器系数。 a.在 Fdatool 中，选择 Targets -> Code Composer Studio (tm) IDE。 b.在出现的对话框中选择输出文件类型为 C header file，输出系数类型为signed 16-bit integer，如下图所示：2下载后可任意编辑c.点击 OK 按钮，选择路径，即可输出前一步设计出的 FIR 滤波器的系数表，文件为fdacoefs.h，得到滤波器的参数如下：const int BL = 81;const int16_T B[81] = { -16, 0,...
