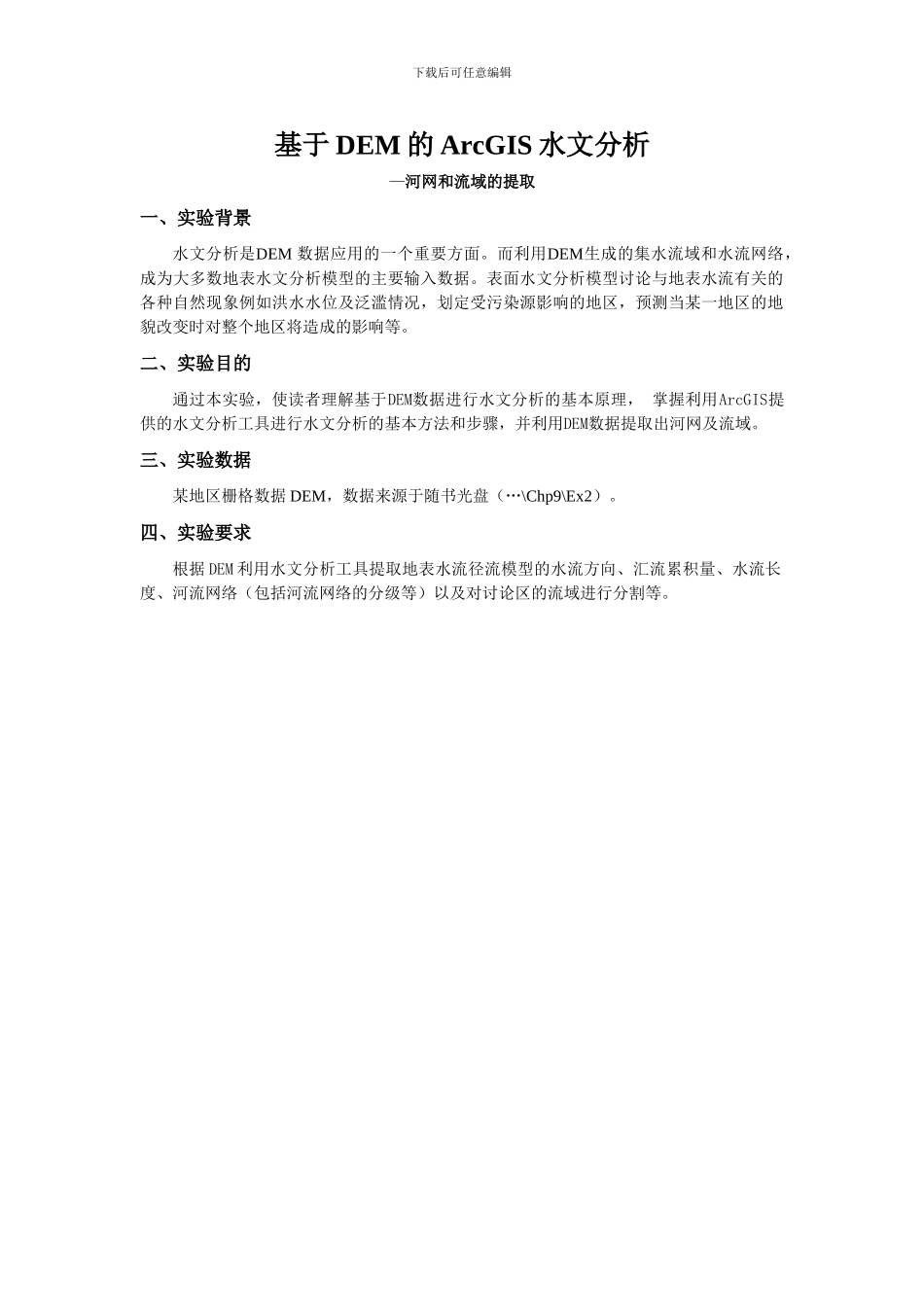

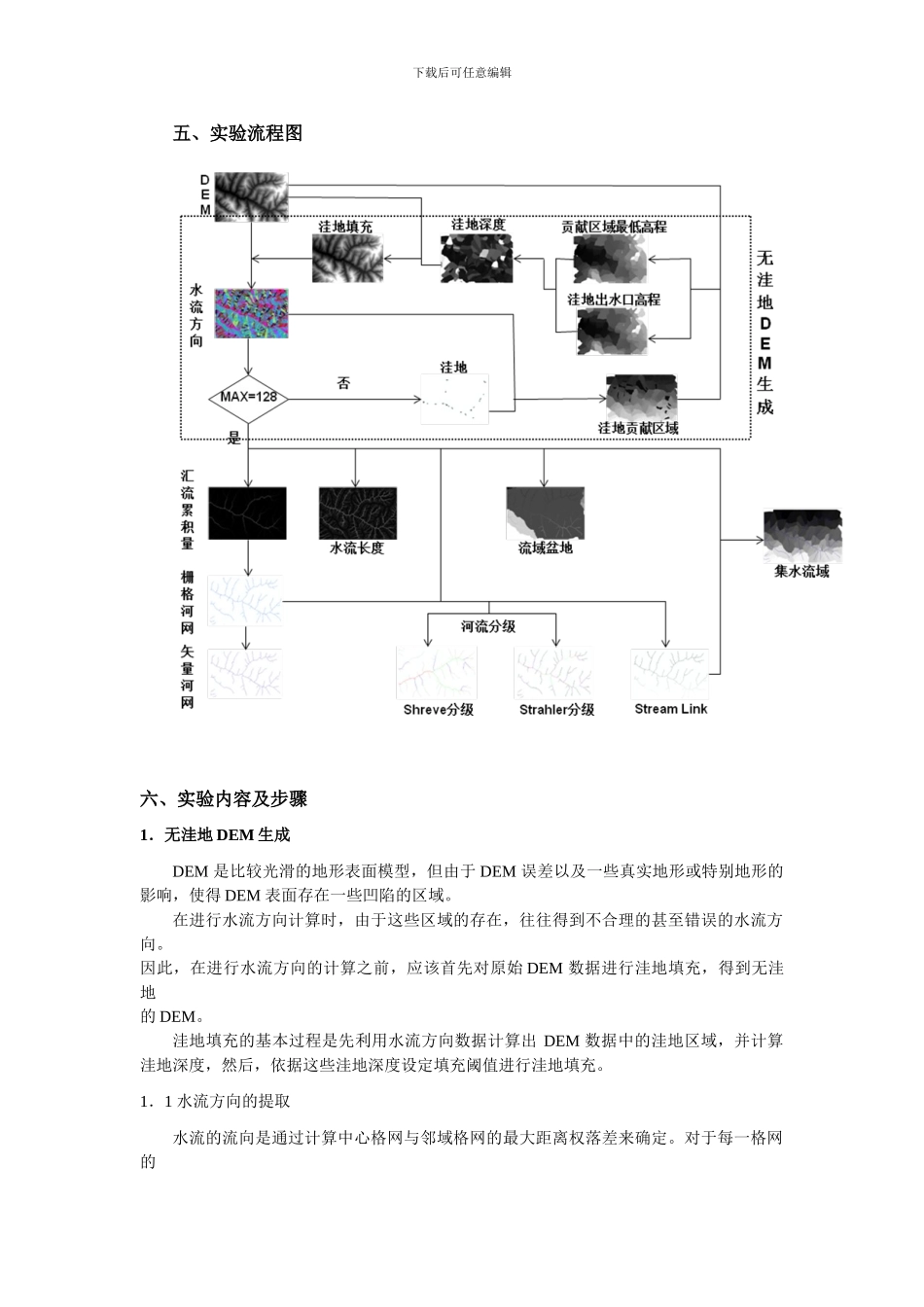

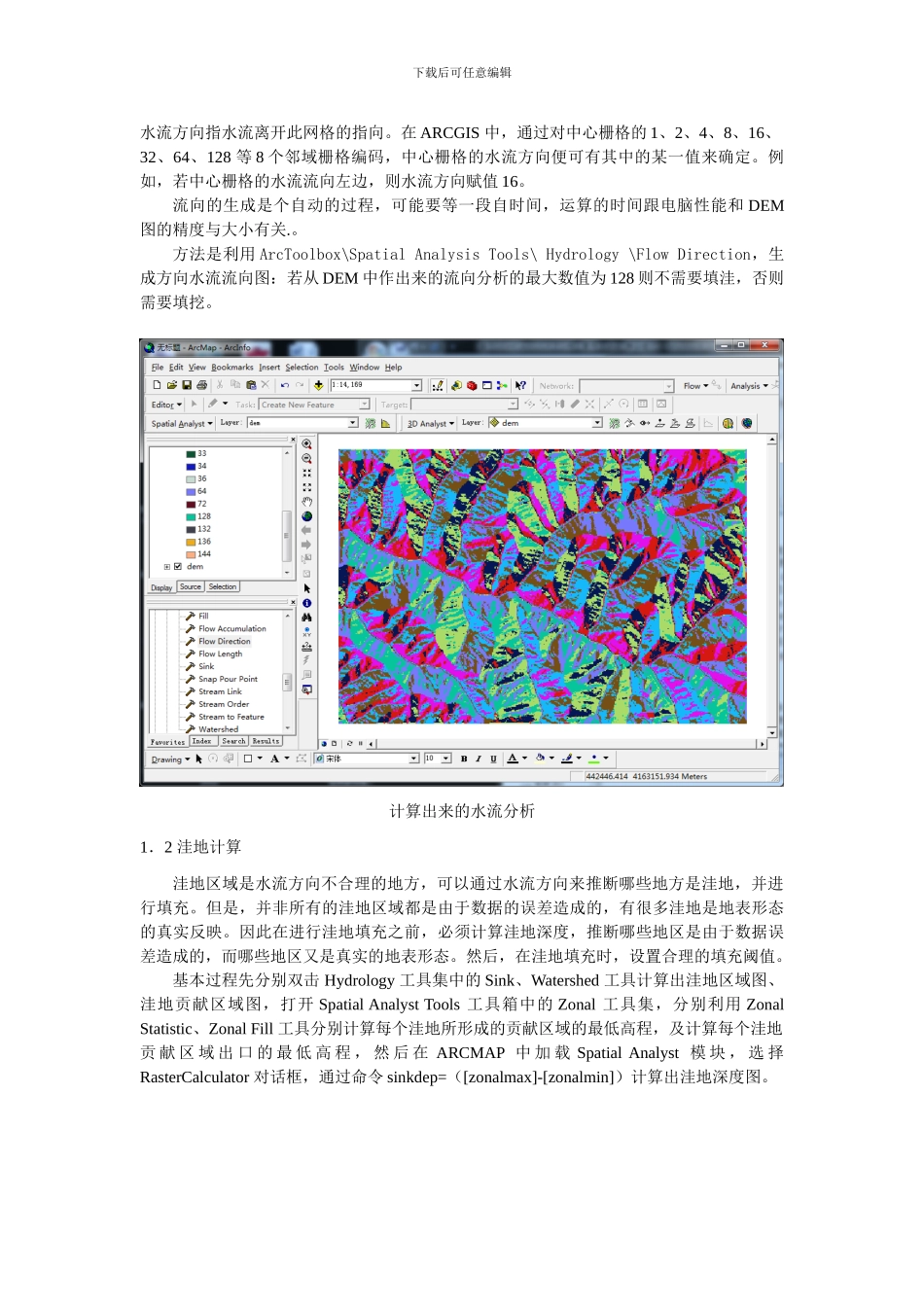

下载后可任意编辑基于 DEM 的 ArcGIS 水文分析—河网和流域的提取一、实验背景水文分析是DEM 数据应用的一个重要方面。而利用DEM生成的集水流域和水流网络,成为大多数地表水文分析模型的主要输入数据。表面水文分析模型讨论与地表水流有关的各种自然现象例如洪水水位及泛滥情况,划定受污染源影响的地区,预测当某一地区的地貌改变时对整个地区将造成的影响等。二、实验目的通过本实验,使读者理解基于DEM数据进行水文分析的基本原理, 掌握利用ArcGIS提供的水文分析工具进行水文分析的基本方法和步骤,并利用DEM数据提取出河网及流域。三、实验数据某地区栅格数据 DEM,数据来源于随书光盘(…\Chp9\Ex2)。四、实验要求根据 DEM 利用水文分析工具提取地表水流径流模型的水流方向、汇流累积量、水流长度、河流网络(包括河流网络的分级等)以及对讨论区的流域进行分割等。下载后可任意编辑五、实验流程图六、实验内容及步骤1.无洼地 DEM 生成DEM 是比较光滑的地形表面模型,但由于 DEM 误差以及一些真实地形或特别地形的影响,使得 DEM 表面存在一些凹陷的区域。在进行水流方向计算时,由于这些区域的存在,往往得到不合理的甚至错误的水流方向。因此,在进行水流方向的计算之前,应该首先对原始 DEM 数据进行洼地填充,得到无洼地的 DEM。洼地填充的基本过程是先利用水流方向数据计算出 DEM 数据中的洼地区域,并计算洼地深度,然后,依据这些洼地深度设定填充阈值进行洼地填充。1.1 水流方向的提取水流的流向是通过计算中心格网与邻域格网的最大距离权落差来确定。对于每一格网的下载后可任意编辑水流方向指水流离开此网格的指向。在 ARCGIS 中,通过对中心栅格的 1、2、4、8、16、32、64、128 等 8 个邻域栅格编码,中心栅格的水流方向便可有其中的某一值来确定。例如,若中心栅格的水流流向左边,则水流方向赋值 16。流向的生成是个自动的过程,可能要等一段自时间,运算的时间跟电脑性能和 DEM图的精度与大小有关.。方法是利用 ArcToolbox\Spatial Analysis Tools\ Hydrology \Flow Direction,生成方向水流流向图:若从 DEM 中作出来的流向分析的最大数值为 128 则不需要填洼,否则需要填挖。计算出来的水流分析1.2 洼地计算洼地区域是水流方向不合理的地方,可以通过水流方向来推断哪些地方是洼地,并进行填充。但是,并非所有的洼地区域都是由于数据的误差造成的,有很多洼地是地表形态的真...
