基于PLC的三层电梯设计VIP专享

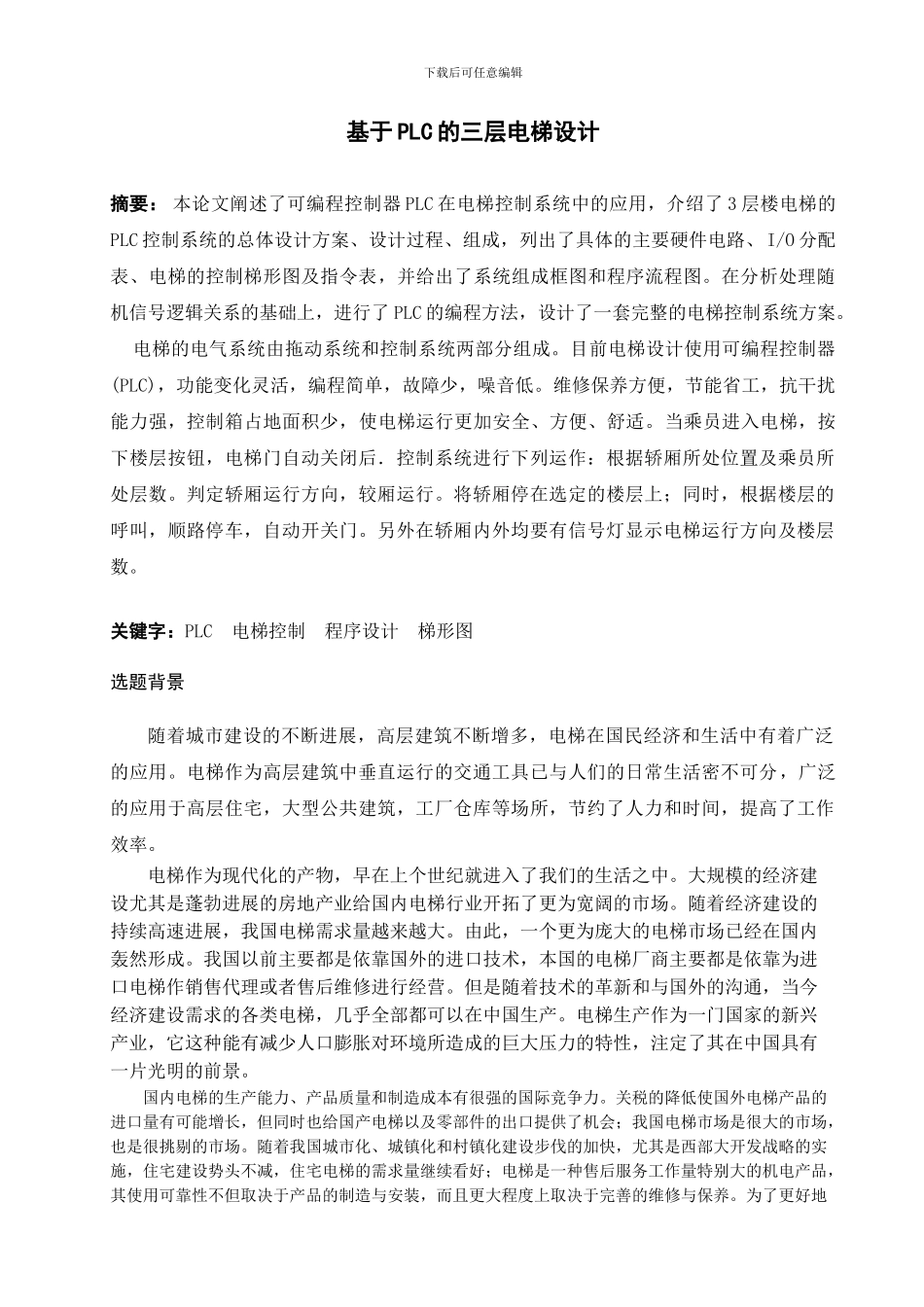

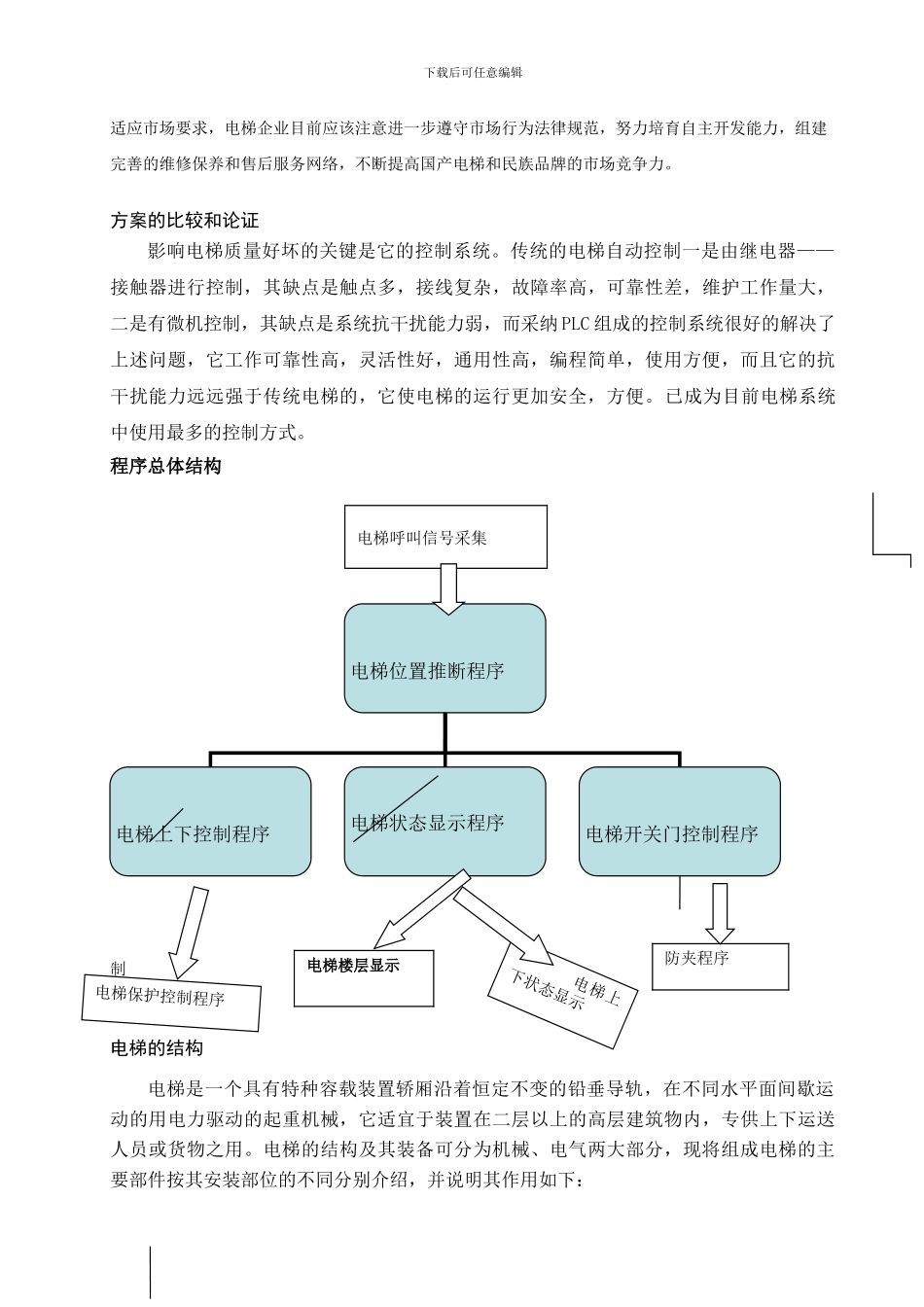

下载后可任意编辑基于 PLC 的三层电梯设计摘要： 本论文阐述了可编程控制器 PLC 在电梯控制系统中的应用，介绍了 3 层楼电梯的PLC 控制系统的总体设计方案、设计过程、组成，列出了具体的主要硬件电路、I/O 分配表、电梯的控制梯形图及指令表，并给出了系统组成框图和程序流程图。在分析处理随机信号逻辑关系的基础上，进行了 PLC 的编程方法，设计了一套完整的电梯控制系统方案。 电梯的电气系统由拖动系统和控制系统两部分组成。目前电梯设计使用可编程控制器(PLC)，功能变化灵活，编程简单，故障少，噪音低。维修保养方便，节能省工，抗干扰能力强，控制箱占地面积少，使电梯运行更加安全、方便、舒适。当乘员进入电梯，按下楼层按钮，电梯门自动关闭后．控制系统进行下列运作：根据轿厢所处位置及乘员所处层数。判定轿厢运行方向，较厢运行。将轿厢停在选定的楼层上；同时，根据楼层的呼叫，顺路停车，自动开关门。另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。关键字：PLC 电梯控制 程序设计 梯形图选题背景随着城市建设的不断进展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分，广泛的应用于高层住宅，大型公共建筑，工厂仓库等场所，节约了人力和时间，提高了工作效率。电梯作为现代化的产物，早在上个世纪就进入了我们的生活之中。大规模的经济建设尤其是蓬勃进展的房地产业给国内电梯行业开拓了更为宽阔的市场。随着经济建设的持续高速进展，我国电梯需求量越来越大。由此，一个更为庞大的电梯市场已经在国内轰然形成。我国以前主要都是依靠国外的进口技术，本国的电梯厂商主要都是依靠为进口电梯作销售代理或者售后维修进行经营。但是随着技术的革新和与国外的沟通，当今经济建设需求的各类电梯，几乎全部都可以在中国生产。电梯生产作为一门国家的新兴产业，它这种能有减少人口膨胀对环境所造成的巨大压力的特性，注定了其在中国具有一片光明的前景。国内电梯的生产能力、产品质量和制造成本有很强的国际竞争力。关税的降低使国外电梯产品的进口量有可能增长，但同时也给国产电梯以及零部件的出口提供了机会；我国电梯市场是很大的市场，也是很挑剔的市场。随着我国城市化、城镇化和村镇化建设步伐的加快，尤其是西部大开发战略的实施，住宅建设势头不减，住宅电梯的需求量继续看好；电梯是一种售后服务工作量特别大的机电产品...
