基于PLC的串级控制程序的课程设计

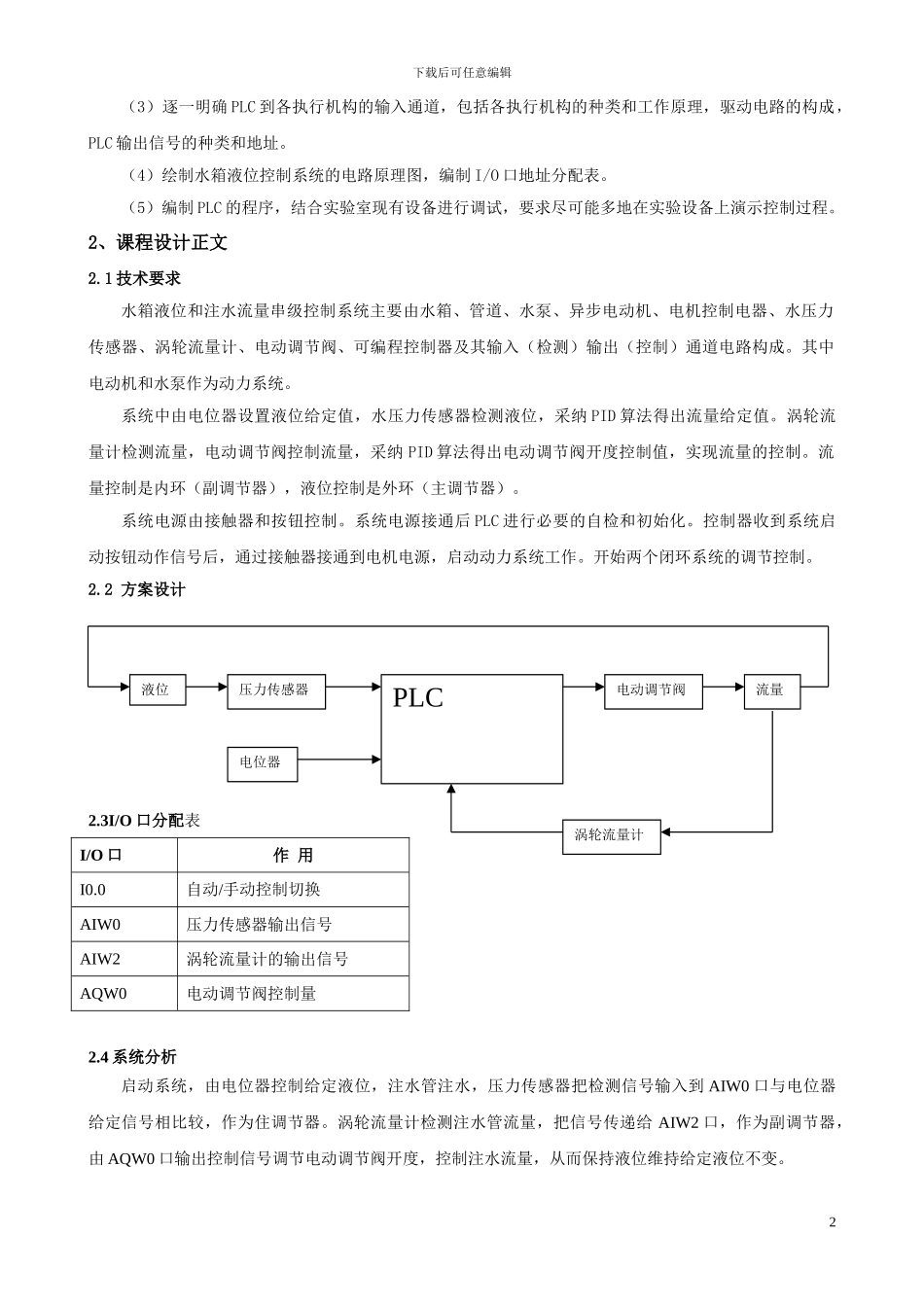

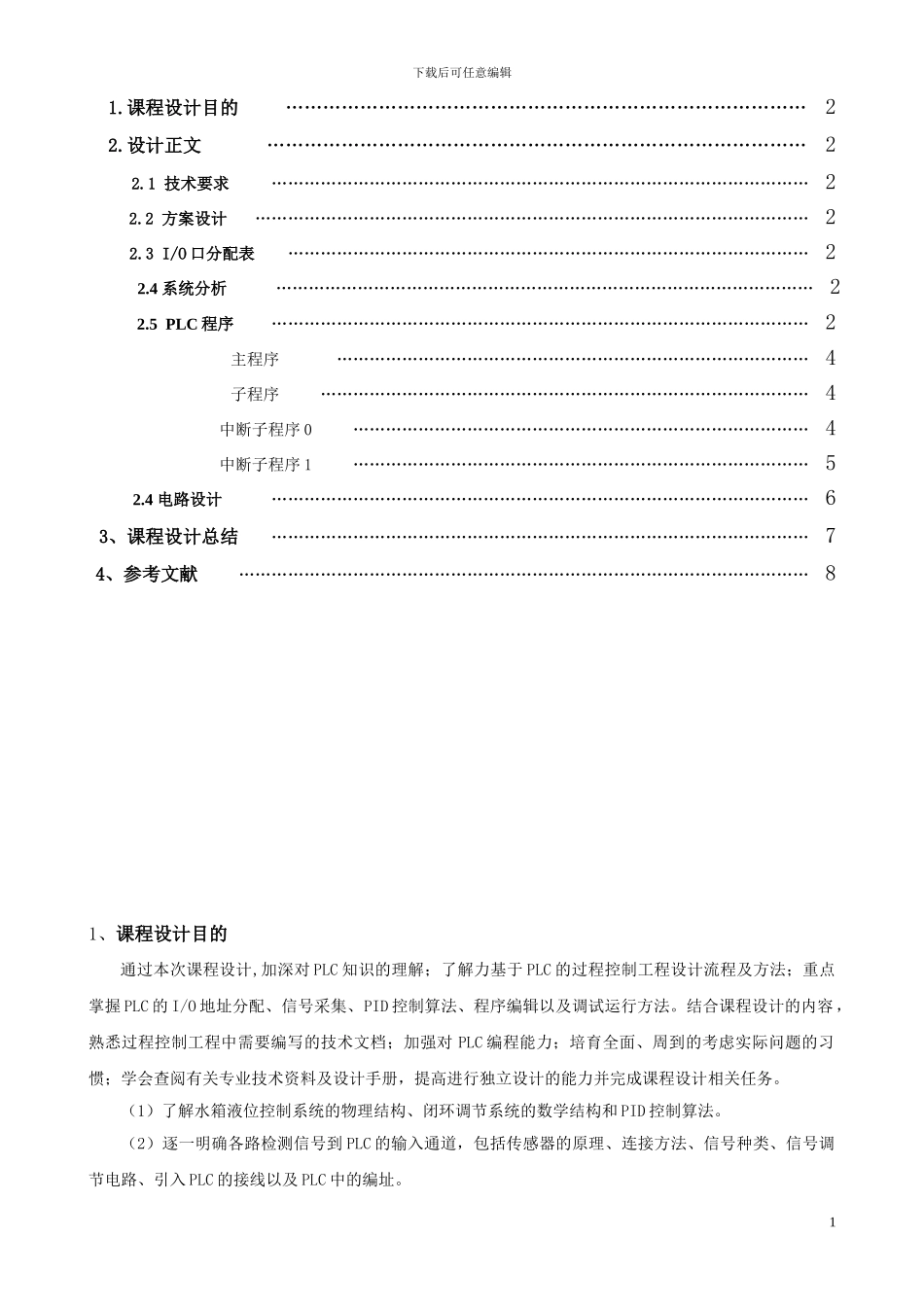

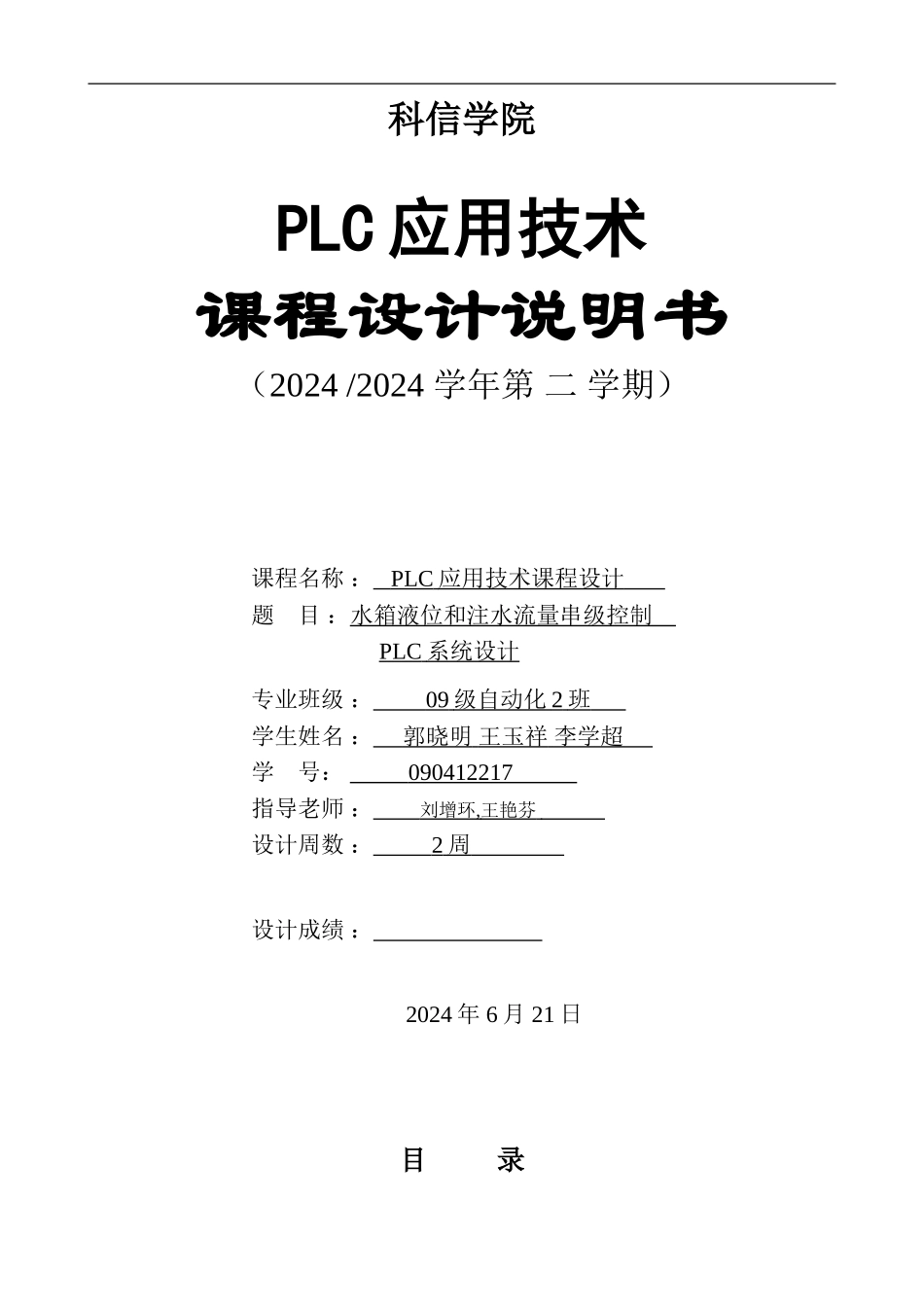

科信学院PLC 应用技术课程设计说明书（2024 /2024 学年第 二 学期）课程名称 ： PLC 应用技术课程设计 题 目 ：水箱液位和注水流量串级控制 PLC 系统设计 专业班级 ： 09 级自动化 2 班 学生姓名 ： 郭晓明 王玉祥 李学超 学 号： 090412217 指导老师 ： 刘增环 , 王艳芬 设计周数 ： 2 周 设计成绩 ： 2024 年 6 月 21 日 目 录下载后可任意编辑1.课程设计目的 ………………………………………………………………………… 22.设计正文 …………………………………………………………………………… 22.1 技术要求 ……………………………………………………………………………………… 22.2 方案设计 ………………………………………………………………………………………… 2 2.3 I/O 口分配表 …………………………………………………………………………………… 22.4 系统分析 ……………………………………………………………………………………… 22.5 PLC 程序 ……………………………………………………………………………………… 2主程序 …………………………………………………………………………… 4子程序 ……………………………………………………………………………… 4中断子程序 0 ………………………………………………………………………… 4中断子程序 1 ………………………………………………………………………… 5 2.4 电路设计 ……………………………………………………………………………………… 63、课程设计总结 ……………………………………………………………………………………… 74、参考文献 …………………………………………………………………………………………… 81、课程设计目的通过本次课程设计,加深对 PLC 知识的理解；了解力基于 PLC 的过程控制工程设计流程及方法；重点掌握 PLC 的 I/O 地址分配、信号采集、PID 控制算法、程序编辑以及调试运行方法。结合课程设计的内容，熟悉过程控制工程中需要编写的技术文档；加强对 PLC 编程能力；培育全面、周到的考虑实际问题的习惯；学会查阅有关专业技术资料及设计手册，提高进行独立设计的能力并完成课程设计相关任务。（1）了解水箱液位控制系统的物理结构、闭环调节系统的数学结构和 PID 控制算法。（2）逐一明确各路检测信号到 PLC 的输入通...
