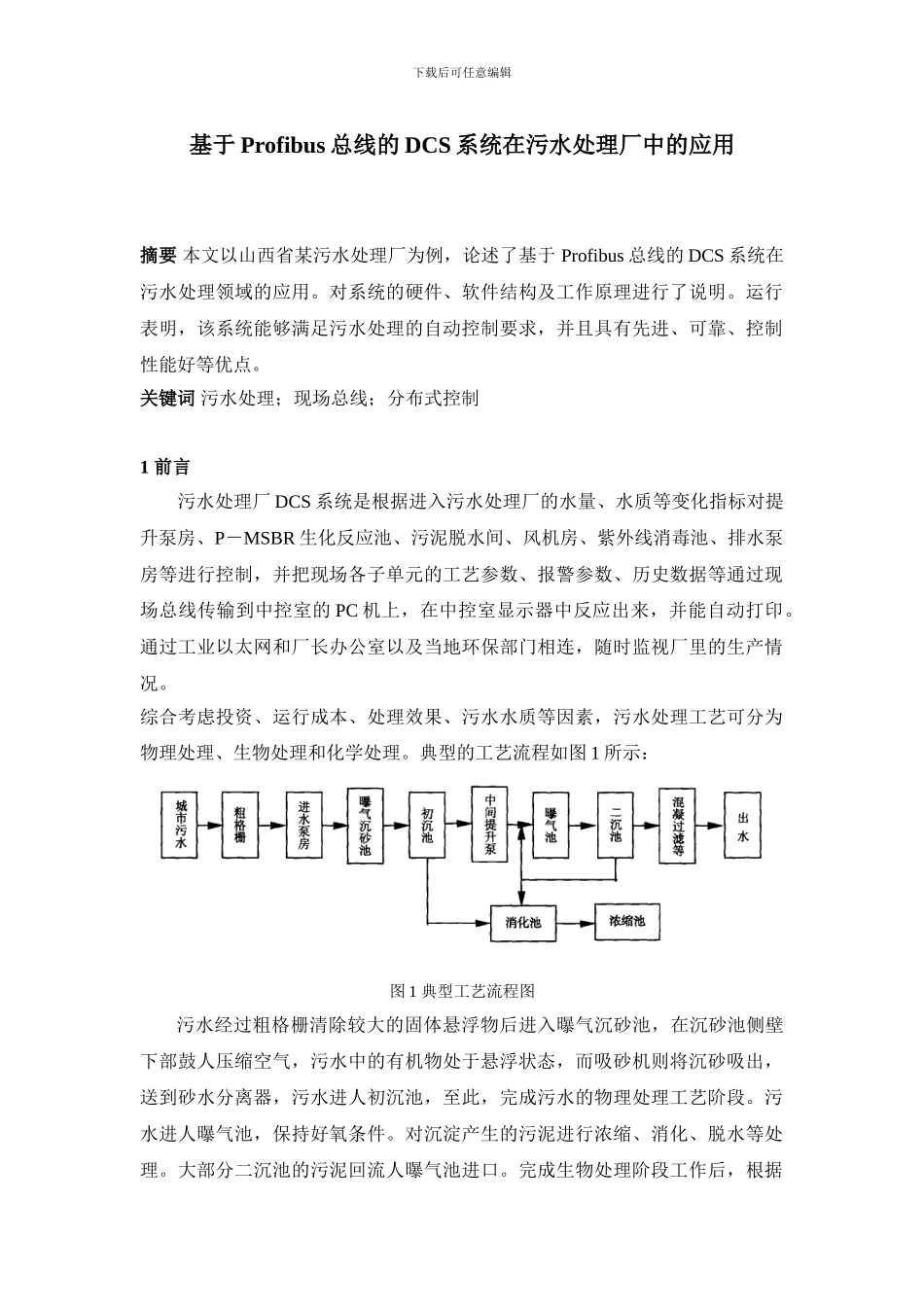

下载后可任意编辑基于 Profibus 总线的 DCS 系统在污水处理厂中的应用摘要 本文以山西省某污水处理厂为例，论述了基于 Profibus 总线的 DCS 系统在污水处理领域的应用。对系统的硬件、软件结构及工作原理进行了说明。运行表明，该系统能够满足污水处理的自动控制要求，并且具有先进、可靠、控制性能好等优点。关键词 污水处理；现场总线；分布式控制1 前言污水处理厂 DCS 系统是根据进入污水处理厂的水量、水质等变化指标对提升泵房、P－MSBR 生化反应池、污泥脱水间、风机房、紫外线消毒池、排水泵房等进行控制，并把现场各子单元的工艺参数、报警参数、历史数据等通过现场总线传输到中控室的 PC 机上，在中控室显示器中反应出来，并能自动打印。通过工业以太网和厂长办公室以及当地环保部门相连，随时监视厂里的生产情况。综合考虑投资、运行成本、处理效果、污水水质等因素，污水处理工艺可分为物理处理、生物处理和化学处理。典型的工艺流程如图 1 所示：图 1 典型工艺流程图污水经过粗格栅清除较大的固体悬浮物后进入曝气沉砂池，在沉砂池侧壁下部鼓人压缩空气，污水中的有机物处于悬浮状态，而吸砂机则将沉砂吸出，送到砂水分离器，污水进人初沉池，至此，完成污水的物理处理工艺阶段。污水进人曝气池，保持好氧条件。对沉淀产生的污泥进行浓缩、消化、脱水等处理。大部分二沉池的污泥回流人曝气池进口。完成生物处理阶段工作后，根据下载后可任意编辑需要选择化学处理方法，最终使污水达到国家排放标准[1]。2 现场总线与分布式控制概述2.1 现场总线的概念 现场总线是一种在工业现场环境运行的、性能可靠、造价低廉的通信系统，可以完成现场自动化设备之间的多点通信，实现底层现场设备之间以及生产现场与外界的信息交换.它是应用在生产现场、在微机化测量控制设备之间实现双向串行多节点数字通信的系统，也被称为开放式、数字化、多点通信的底层控制网络。简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输[2]。2.2 现场总线技术的基本特征开放性、分散化和低成本是现场总线最显著的三大特征，它的出现将使传统的自动控制系统，产生划时代的变革，这场变革的深度和广度将超过历史上任何一次变革，必将开创自动控制的新纪元。(1)开放性：现场总线是开放互连网络。现场总线标准、协议、法律规范是公开的，现场总线网络是开放的，既可实现同层网络互连，也可实现不同层次网络互连，用户...
