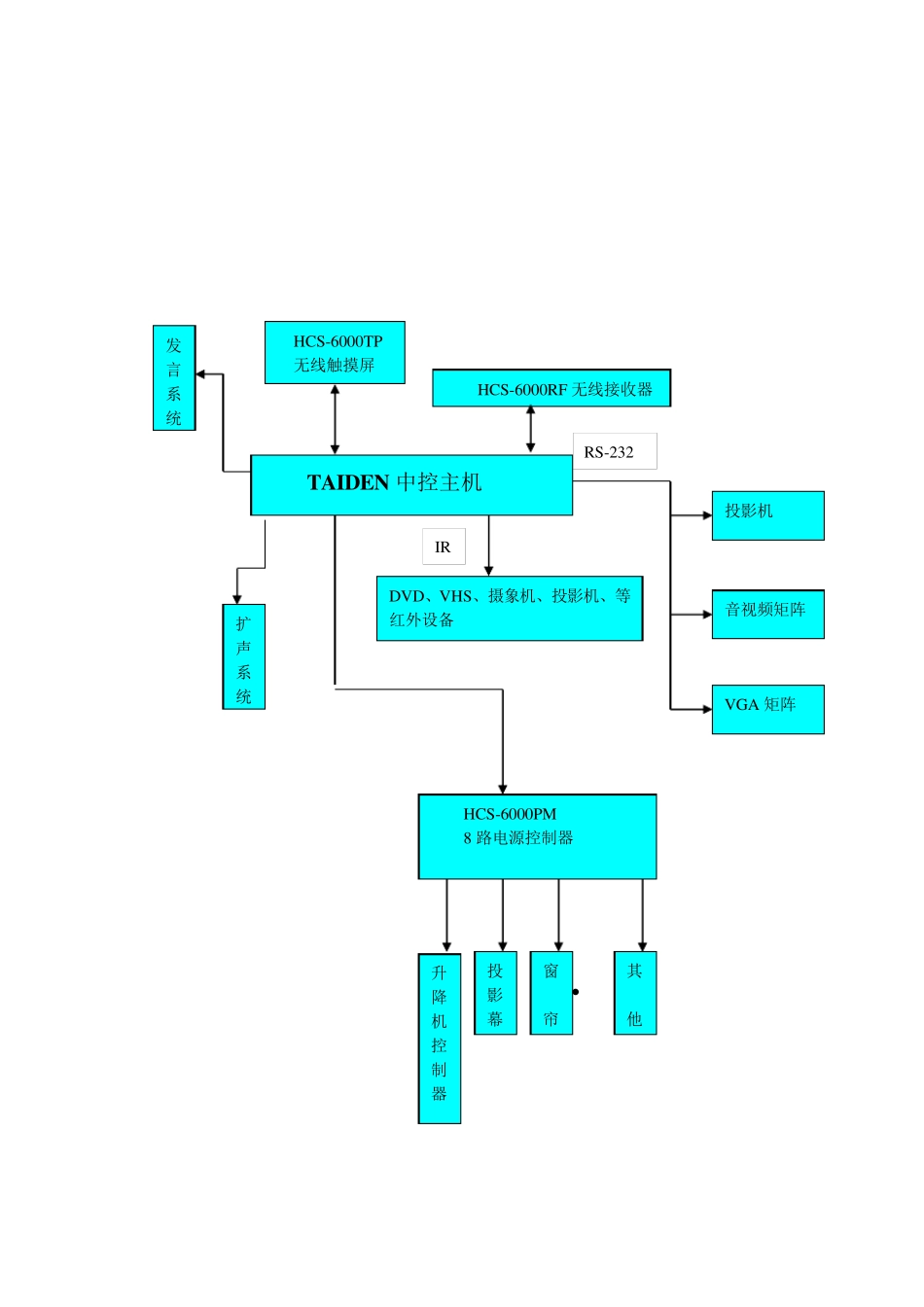

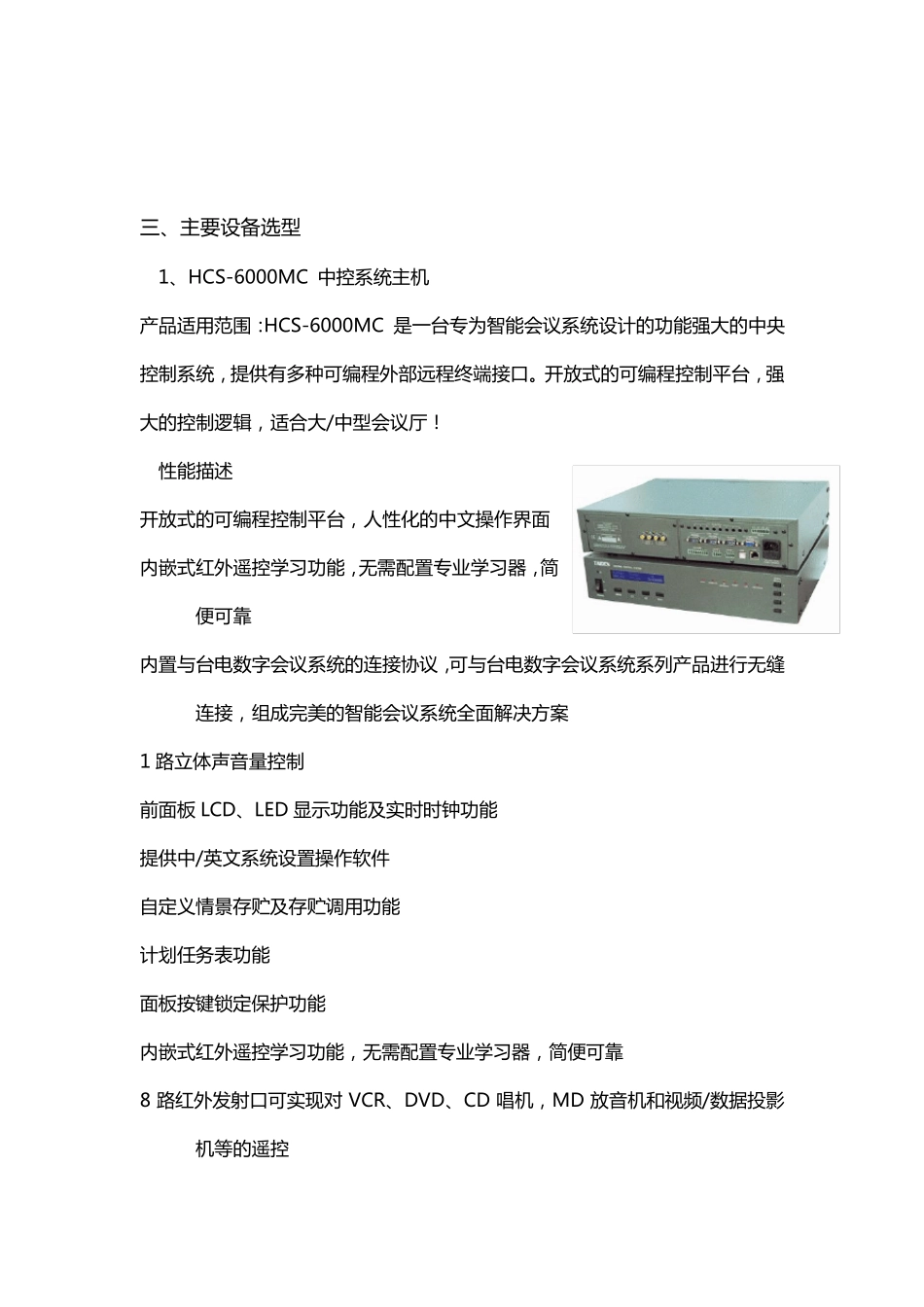

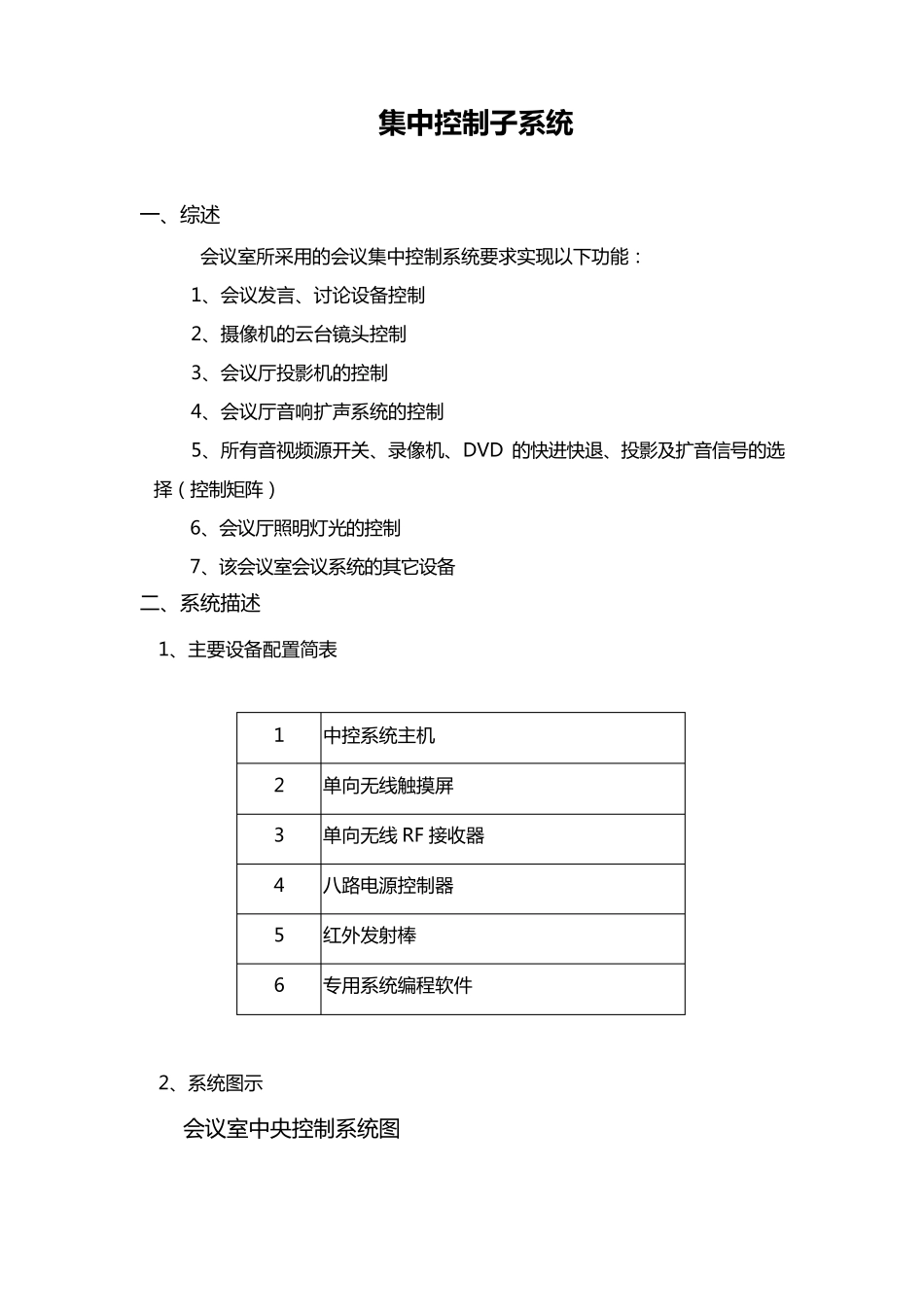

集 中控制子系统 一 、综述 会议室所采用的会议集中控制系统要求实现以下功能: 1、会议发言、讨论设备控制 2、摄像机的云台镜头控制 3、会议厅投影机的控制 4、会议厅音响扩声系统的控制 5、所有音视频源开关、录像机、DVD 的快进快退、投影及扩音信号的选择(控制矩阵) 6、会议厅照明灯光的控制 7、该会议室会议系统的其它设备 二、系统描述 1、主要设备配置简表 1 中控系统主机 2 单向无线触摸屏 3 单向无线 RF 接收器 4 八路电源控制器 5 红外发射棒 6 专用系统编程软件 2、系统图示 会议室中央控制系统图 · RS-232 IR TAIDEN 中控主机 DVD、VHS、摄象机、投影机、等红外设备 HCS-6000PM 8 路电源控制器 投影机 VGA 矩阵 投影幕 窗 帘 其 他 音视频矩阵 HCS-6000RF 无线接收器 HCS-6000TP 无线触摸屏 升降机控制器 扩声系统 发言系统 三 、主要设备选型 1、HCS-6000MC 中控系统主机 产品适用范围:HCS-6000MC 是一台专为智能会议系统设计的功能强大的中央控制系统,提供有多种可编程外部远程终端接口。开放式的可编程控制平台,强大的控制逻辑,适合大/中型会议厅! 性能描述 开放式的可编程控制平台,人性化的中文操作界面 内嵌式红外遥控学习功能,无需配置专业学习器,简便可靠 内置与台电数字会议系统的连接协议,可与台电数字会议系统系列产品进行无缝连接,组成完美的智能会议系统全面解决方案 1 路立体声音量控制 前面板 LCD、LED 显示功能及实时时钟功能 提供中/英文系统设置操作软件 自定义情景存贮及存贮调用功能 计划任务表功能 面板按键锁定保护功能 内嵌式红外遥控学习功能,无需配置专业学习器,简便可靠 8 路红外发射口可实现对 VCR、DVD、CD 唱机,MD 放音机和视频/数据投影机等的遥控 8 路 数 字 I/0 控 制 口 和 4 路 弱 继 电 器 控 制 口 , 用 以 控 制 环 境 装 置 , 诸 如 投 影 幕 的上 /下 , 窗 帘 的 开 /闭 , 投 影 机 的 高 低 , 灯 光 开 /关 等 3 路RS-232 输 出 端 口 , 可 控 制 视 频 /数 据 投 影 机 或 等 离 子 显 示 设 备 。 特 别 地 ,对 RS-232 控 制 口 的 功 能 进 行 了 改 进 , 可 控 制 台 电 数 字 会 议 系 统 产 品 1 路 RS-485 控 制 口 ,可 任 意 扩 展 模 块 ...
