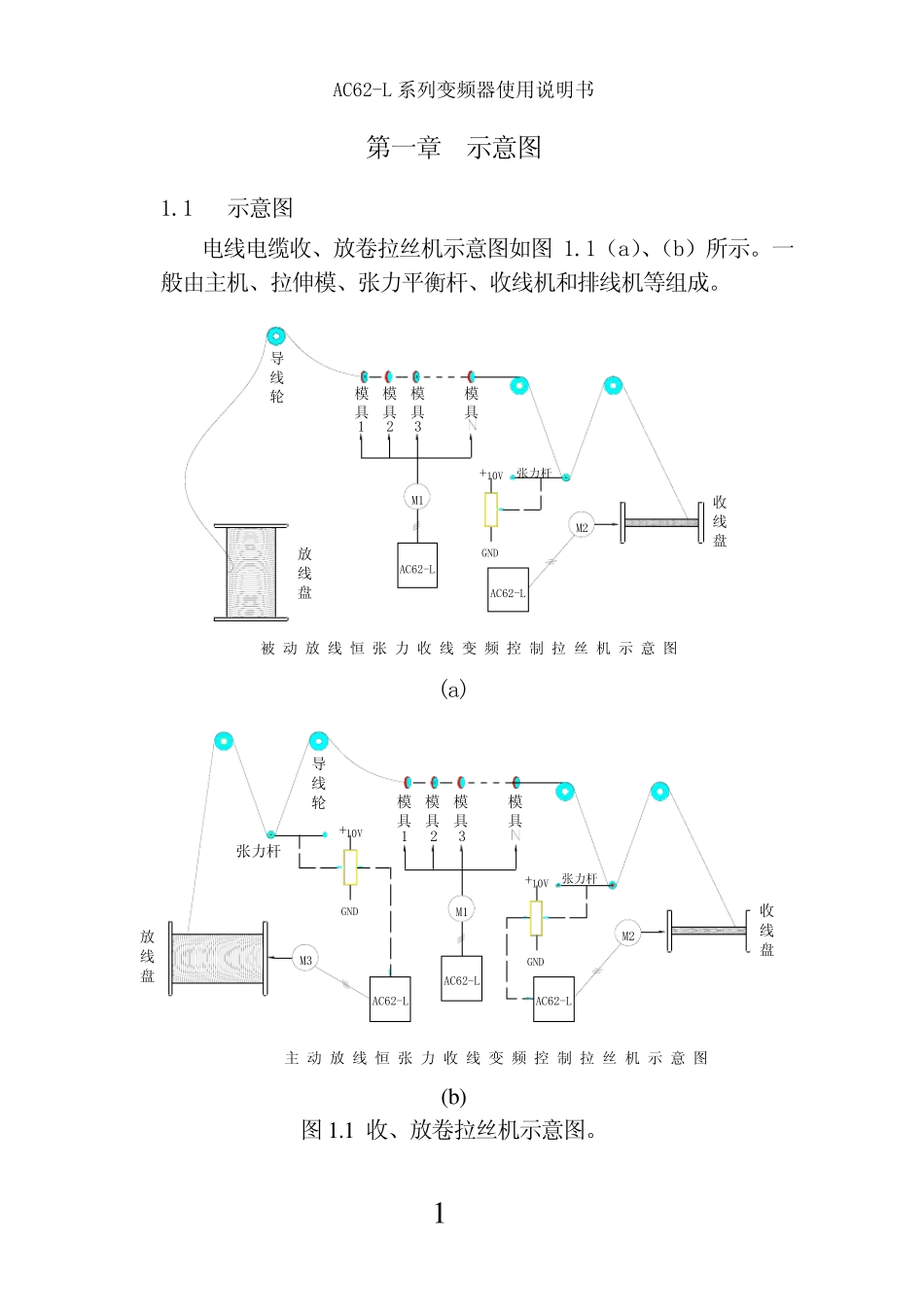

AC62-L 系列变频器使用说明书 1第一章 示意图 1.1 示意图 电线电缆收、放卷拉丝机示意图如图1.1（a）、（b）所示。一般由主机、拉伸模、张力平衡杆、收线机和排线机等组成。 被 动 放 线 恒 张 力 收 线 变 频 控 制 拉 丝 机 示 意 图张力杆GND+10VM2收线盘AC62-L M11模具导线轮放线盘模具23模具模具AC62-L (a) M3M2M1模具1模具模具模具23主 动 放 线 恒 张 力 收 线 变 频 控 制 拉 丝 机 示 意 图导线轮张力杆10V+GNDGND10V+张力杆收线盘放线盘AC62-L AC62-L AC62-L (b ) 图1 .1 收、放卷拉丝机示意图。 AC62-L 系 列 变 频 器 使 用 说 明 书 2第 二 章 工 作 原 理 2.1 工 作 原 理 本 节 以 水 箱 式 双 变 频 拉 丝 机 为 例 阐 述 拉 丝 收 卷 机 控 制 原 理 。 该 原理 也 适 用 于 其 它 恒 定 张 力 控 制 设 备 ， 直 进 式 拉 丝 机 与 其 区 别 仅 在 于 减少 了 卷 径 计 算 部 分 。 为 保 证 拉 丝 机 特 别 是 微 拉 机 收 放 线 过 程 张 力 恒 定 ， 收 、 放 线 同 步不 断 线 ， 一 般 采 用 伸 线 变 频 器 （ 主 机 ） 频 率 作 为 收 线 变 频 器 （ 从 机 ）的 前 馈 频 率 ， 随 着 收 线 盘 径 的 增 大 ， 为 使 收 放 线 张 力 恒 定 ， 收 线 机 的转 速 要 不 断 降 低 ， 收 线 机 转 速 与 卷 径 成 反 比 。 收 放 线 的 线 速 度 为V=i*ω *R=2π F*R=π *i*F*D， 其 中F=i*V/π*D。 F 为 收 线 变 频 器 的 输 出 频 率 ， i 为 收 放 线 机 械 转 动 比 ， V 为 主 机 的线 速 度 ， 与 主 机 的 输 出 频 率 成 正 比 。 收 线 变 频 器 的 输 出 频 率 F 与 收 线卷 筒 的 卷 径 D 成 反 比 。 AC62-L 系 列 拉 丝 机 专 用 变 频 器 的 输 出 频 率 为 ： F=V*（ i/π *D） +K2*UPID， 其 中 定 义 K1=i/π *D， 称 为 卷 径 系 数 。D0为 收 线 卷 空 径 。 卷 径 复 位 时 ， K1 为 【 H-28】。 2.2 反 馈 极 性 范 围 检测 张 力 平衡杆反 馈 值与AC62-L 系 列 拉 丝 机 专...
