传感器与检测技术第二版知识点总结

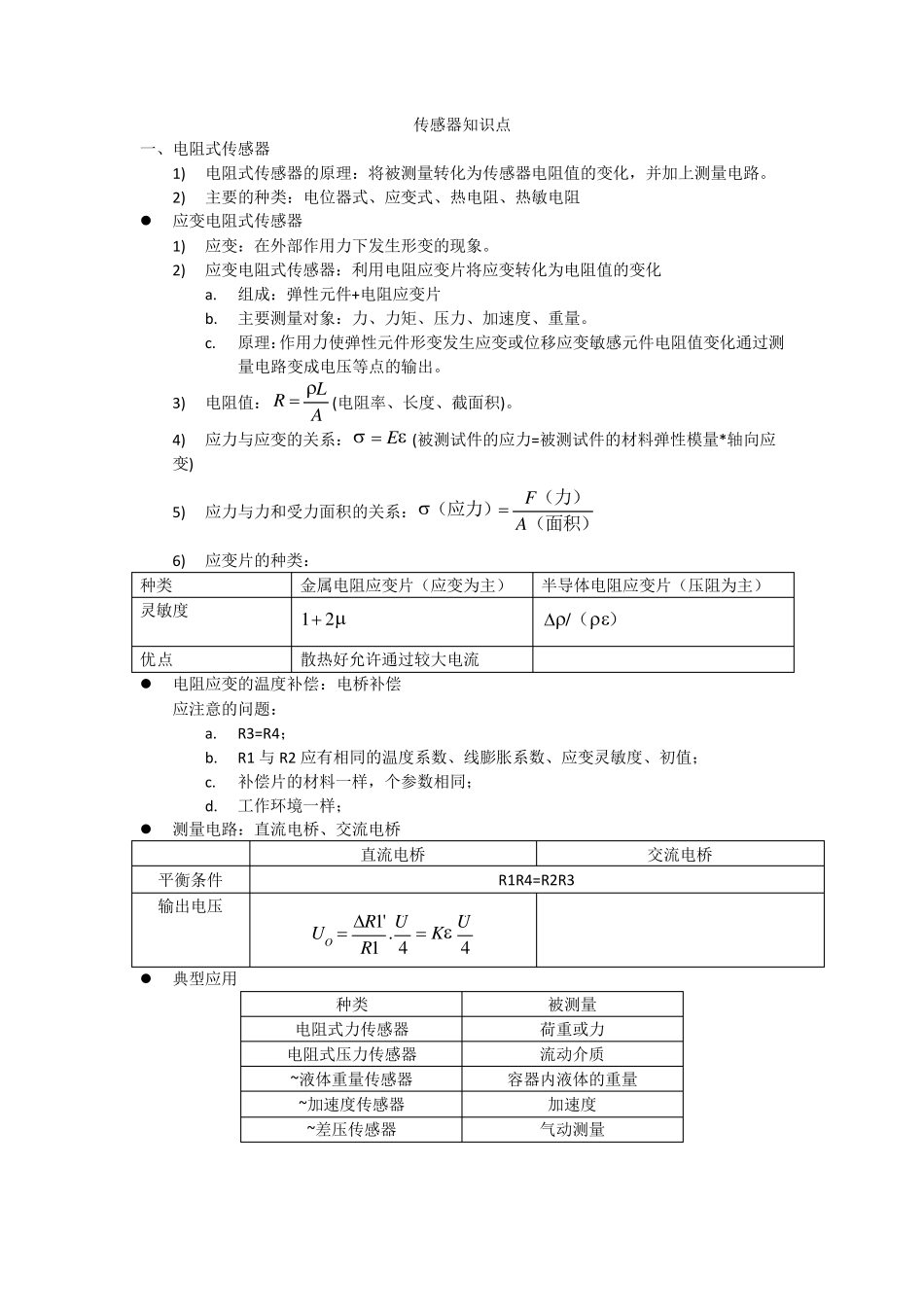

传感器与检测技术第二版知识点总结_第1页
1/6

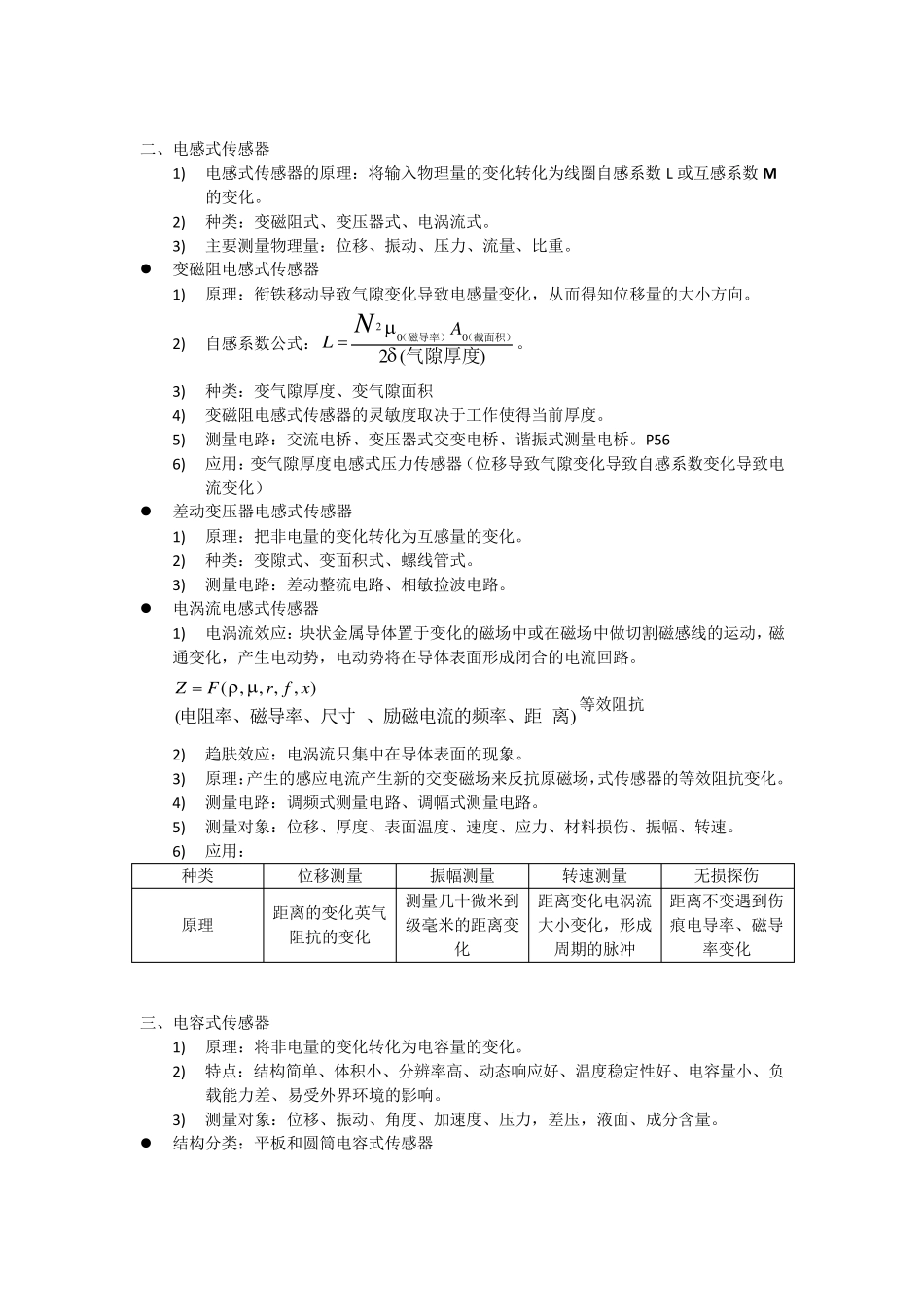

传感器与检测技术第二版知识点总结_第2页
2/6

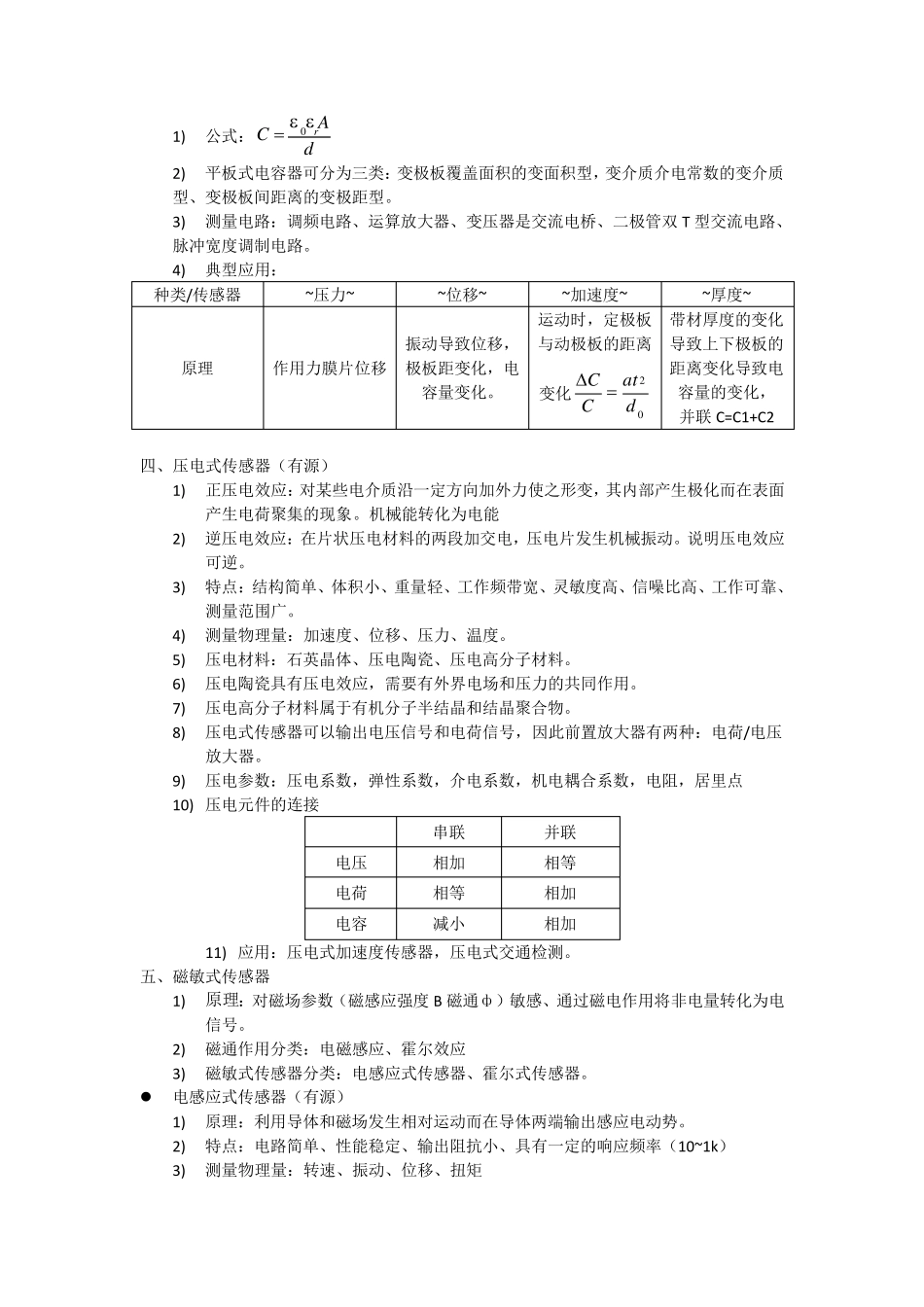

传感器与检测技术第二版知识点总结_第3页
3/6
传感器知识点 一、电阻式传感器 1) 电阻式传感器的原理:将被测量转化为传感器电阻值的变化,并加上测量电路。 2) 主要的种类:电位器式、应变式、热电阻、热敏电阻  应变电阻式传感器 1) 应变:在外部作用力下发生形变的现象。 2) 应变电阻式传感器:利用电阻应变片将应变转化为电阻值的变化 a. 组成:弹性元件+电阻应变片 b. 主要测量对象:力、力矩、压力、加速度、重量。 c. 原理:作用力使弹性元件形变发生应变或位移应变敏感元件电阻值变化通过测量电路变成电压等点的输出。 3) 电阻值:ALR(电阻率、长度、截面积)。 4) 应力与应变的关系:E(被测试件的应力=被测试件的材料弹性模量*轴向应变) 5) 应力与力和受力面积的关系:(面积)(力)(应力)AF 6) 应变片的种类: 种类 金属电阻应变片(应变为主) 半导体电阻应变片(压阻为主) 灵敏度 21  )(/ 优点 散热好允许通过较大电流  电阻应变的温度补偿:电桥补偿 应注意的问题: a. R3=R4; b. R1 与 R2 应有相同的温度系数、线膨胀系数、应变灵敏度、初值; c. 补偿片的材料一样,个参数相同; d. 工作环境一样;  测量电路:直流电桥、交流电桥 直流电桥 交流电桥 平衡条件 R1R4=R2R3 输出电压 44.1'1..UKURRU O  典型应用 种类 被测量 电阻式力传感器 荷重或力 电阻式压力传感器 流动介质 ~液体重量传感器 容器内液体的重量 ~加速度传感器 加速度 ~差压传感器 气动测量 二、电感式传感器 1) 电感式传感器的原理:将输入物理量的变化转化为线圈自感系数 L 或互感系数 M的变化。 2) 种类:变磁阻式、变压器式、电涡流式。 3) 主要测量物理量:位移、振动、压力、流量、比重。  变磁阻电感式传感器 1) 原理:衔铁移动导致气隙变化导致电感量变化,从而得知位移量的大小方向。 2) 自感系数公式:)(2002气隙厚度(截面积)(磁导率)AL N。 3) 种类:变气隙厚度、变气隙面积 4) 变磁阻电感式传感器的灵敏度取决于工作使得当前厚度。 5) 测量电路:交流电桥、变压器式交变电桥、谐振式测量电桥。P56 6) 应用:变气隙厚度电感式压力传感器(位移导致气隙变化导致自感系数变化导致电流变化)  差动变压器电感式传感器 1) 原理:把非电量的变化转化为互感量的变化。 2) 种类:变隙式、变面积式、螺线管式。 3) 测量电路:差动...
