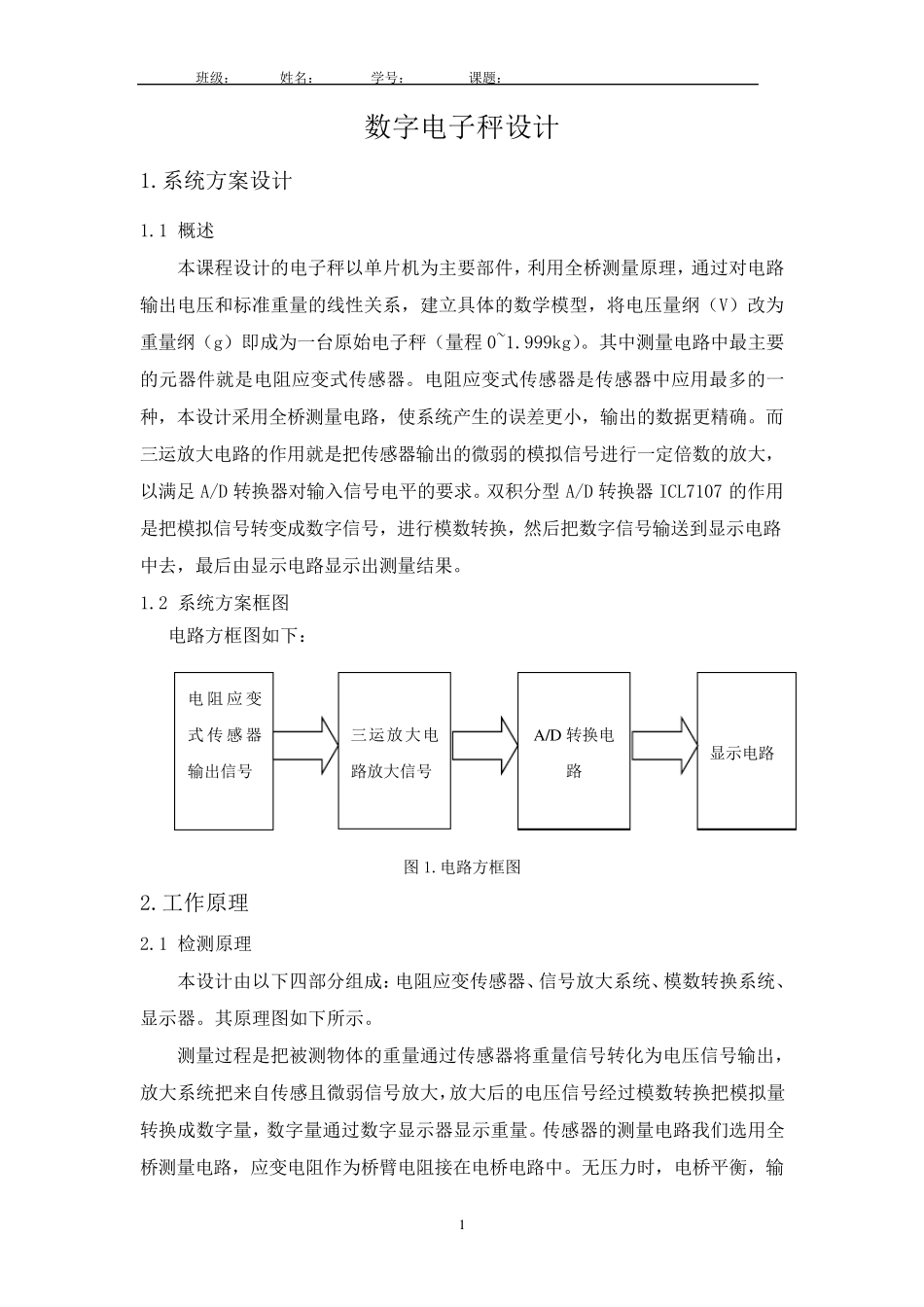

《传感器技术》课程设计 课题：设计一种电子秤 班 级 学生姓名 学号 指导教师 XX 学院 XX 年 X 月 X 日 班 级 ： 姓 名 ： 学 号 ： 课 题 ： 1 数 字 电 子 秤 设 计 1.系 统 方 案 设 计 1.1 概 述 本 课 程 设 计 的 电 子 秤 以 单 片 机 为 主 要 部 件 ， 利 用 全 桥 测 量 原 理 ， 通 过 对 电 路输 出 电 压 和 标 准 重 量 的 线 性 关 系 ， 建 立 具 体 的 数 学 模 型 ， 将 电 压 量 纲 （ V） 改 为重 量 纲 （ g） 即 成 为 一 台 原 始 电 子 秤 （ 量 程 0~1.999kg）。 其 中 测 量 电 路 中 最 主 要的 元 器 件 就 是 电 阻 应 变 式 传 感 器 。 电 阻 应 变 式 传 感 器 是 传 感 器 中 应 用 最 多 的 一种 ， 本 设 计 采 用 全 桥 测 量 电 路 ， 使 系 统 产 生 的 误 差 更 小 ， 输 出 的 数 据 更 精 确 。 而三 运 放 大 电 路 的 作 用 就 是 把 传 感 器 输 出 的 微 弱 的 模 拟 信 号 进 行 一 定 倍 数 的 放 大 ，以 满 足 A/D 转 换 器 对 输 入 信 号 电 平 的 要 求 。 双 积 分 型 A/D 转 换 器 ICL7107 的 作 用是 把 模 拟 信 号 转 变 成 数 字 信 号 ， 进 行 模 数 转 换 ， 然 后 把 数 字 信 号 输 送 到显示电 路中 去， 最 后 由显示电 路 显示出 测 量 结果。 1.2 系 统 方 案 框图 电 路 方 框图如下： 图1.电 路 方 框图 2.工作 原 理 2.1 检测 原 理 本 设 计 由以 下四部 分 组成 ： 电 阻 应 变 传 感 器 、信 号 放 大 系 统 、模 数 转 换 系 统 、显示器 。 其 原 理 图如下所示。 测 量 过 程 是 把 被测 物体 的 重 量 通 过 传 感 器 将 重 量 信 号 转 化为 电 压 信 号 输 出 ，放 大 系 统 把 来自传 感 且微 弱 信 号 放 大 ，放 大 后 的 电 压 信 号 经过 模 数 转 换 把 模 拟 量转 换 成 数 字 量 ， 数 字 量 通 过 数 字 显示器 显示重 量 。 传 感 器 的 测 量 电 路 我们选用 全桥 测 ...
