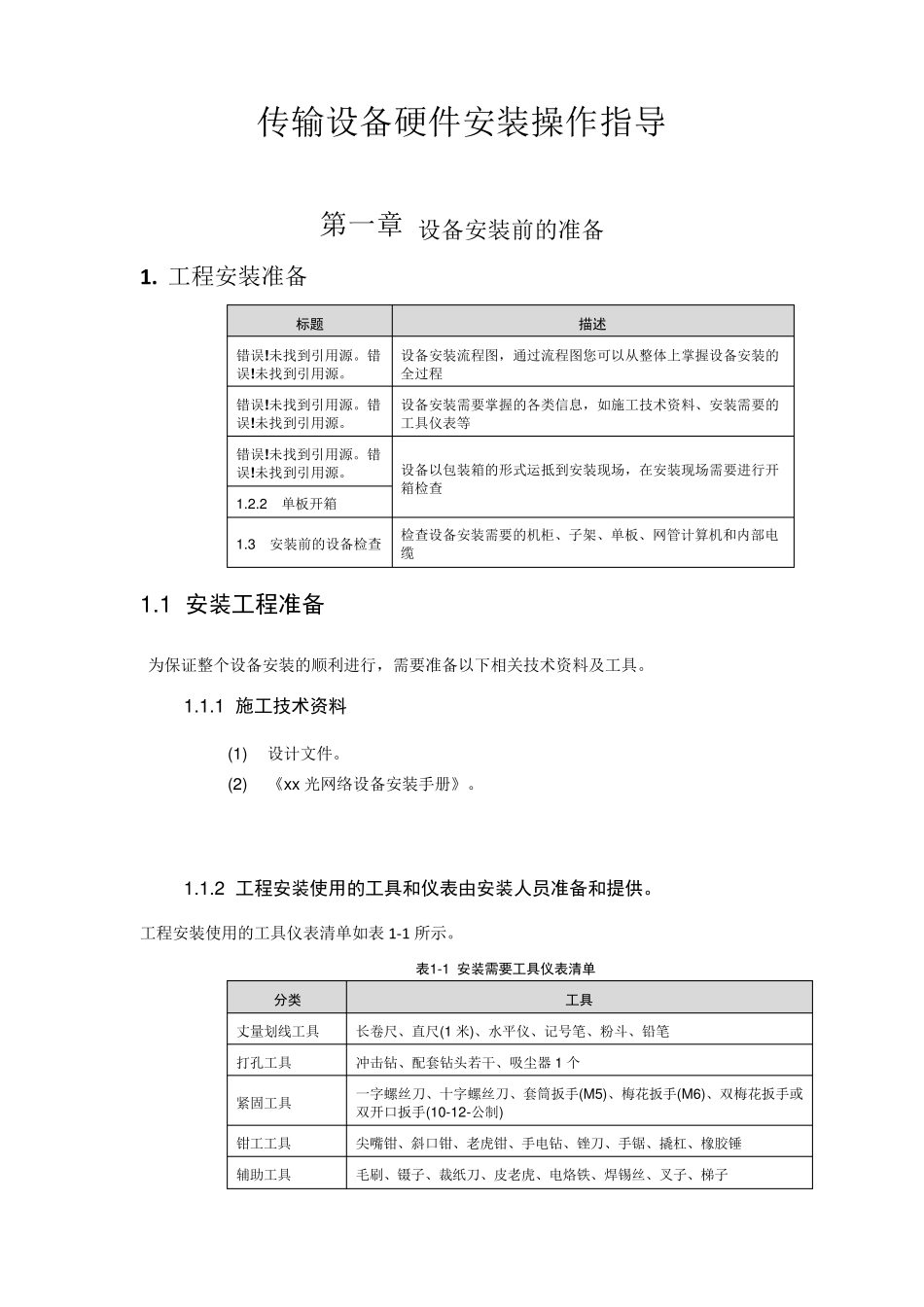

传输设备硬件安装操作指导 第一章 设备安装前的准备 1 . 工程安装准备 标题 描述 错误!未找到引用源。错误!未找到引用源。 设备安装流程图，通过流程图您可以从整体上掌握设备安装的全过程 错误!未找到引用源。错误!未找到引用源。 设备安装需要掌握的各类信息，如施工技术资料、安装需要的工具仪表等 错误!未找到引用源。错误!未找到引用源。 设备以包装箱的形式运抵到安装现场，在安装现场需要进行开箱检查 1.2.2 单板开箱 1.3 安装前的设备检查 检查设备安装需要的机柜、子架、单板、网管计算机和内部电缆 1.1 安装工程准备 为保证整个设备安装的顺利进行，需要准备以下相关技术资料及工具。 1.1.1 施工技术资料 (1) 设计文件。 (2) 《xx光网络设备安装手册》。 1.1.2 工程安装使用的工具和仪表由安装人员准备和提供。 工程安装使用的工具仪表清单如表 1 -1 所示。 表1-1 安装需要工具仪表清单 分类 工具 丈量划线工具 长卷尺、直尺(1 米)、水平仪、记号笔、粉斗、铅笔 打孔工具 冲击钻、配套钻头若干、吸尘器1 个 紧固工具 一字螺丝刀、十字螺丝刀、套筒扳手(M5)、梅花扳手(M6)、双梅花扳手或双开口扳手(10-12-公制) 钳工工具 尖嘴钳、斜 口钳、老 虎 钳、手电钻、锉 刀、手锯 、撬 杠 、橡 胶 锤 辅 助 工具 毛 刷 、镊 子、裁 纸 刀、皮 老 虎 、电烙 铁 、焊 锡 丝、叉 子、梯 子 专用工具 防静电手套、防静电手腕、扭力矩扳手、剥线钳、压线钳、水晶头压线钳、打线刀、光衰耗器 仪表 万用表、500 伏兆欧表(测绝缘电阻用)、地阻测量仪、误码仪、光功率计、SDH 分析仪 仪表必须经过严格校验，证明合格后方能使用。 1.1.3 环境和接地检查 机房环境检查 良好的机房环境是传输设备稳定工作的基础，建议在施工前仔细阅读“附录 A 设备运行环境需求”，并参照其中的内容对机房环境进行检查。 接地检查 良好的接地是传输设备防止雷击、抵抗干扰的首要保证条件，建议在施工前仔细阅读“附录B 设备接地”，并参照其中的内容认真检查安装现场的接地条件。 1.2 开箱 开箱时施工方、甲方、供货方 人员同时到场。开箱前检查外包装： 1. 如果出现外包装严重损坏、外包装箱浸水、或设备出现锈蚀或浸水，则应停止开箱。查明造成破损的原因，并向甲方及供货方反馈。 2. 如果发现货物有漏发、少发或错发，并向甲方及供货方反馈。 1.2.1 机柜开箱 步骤...
