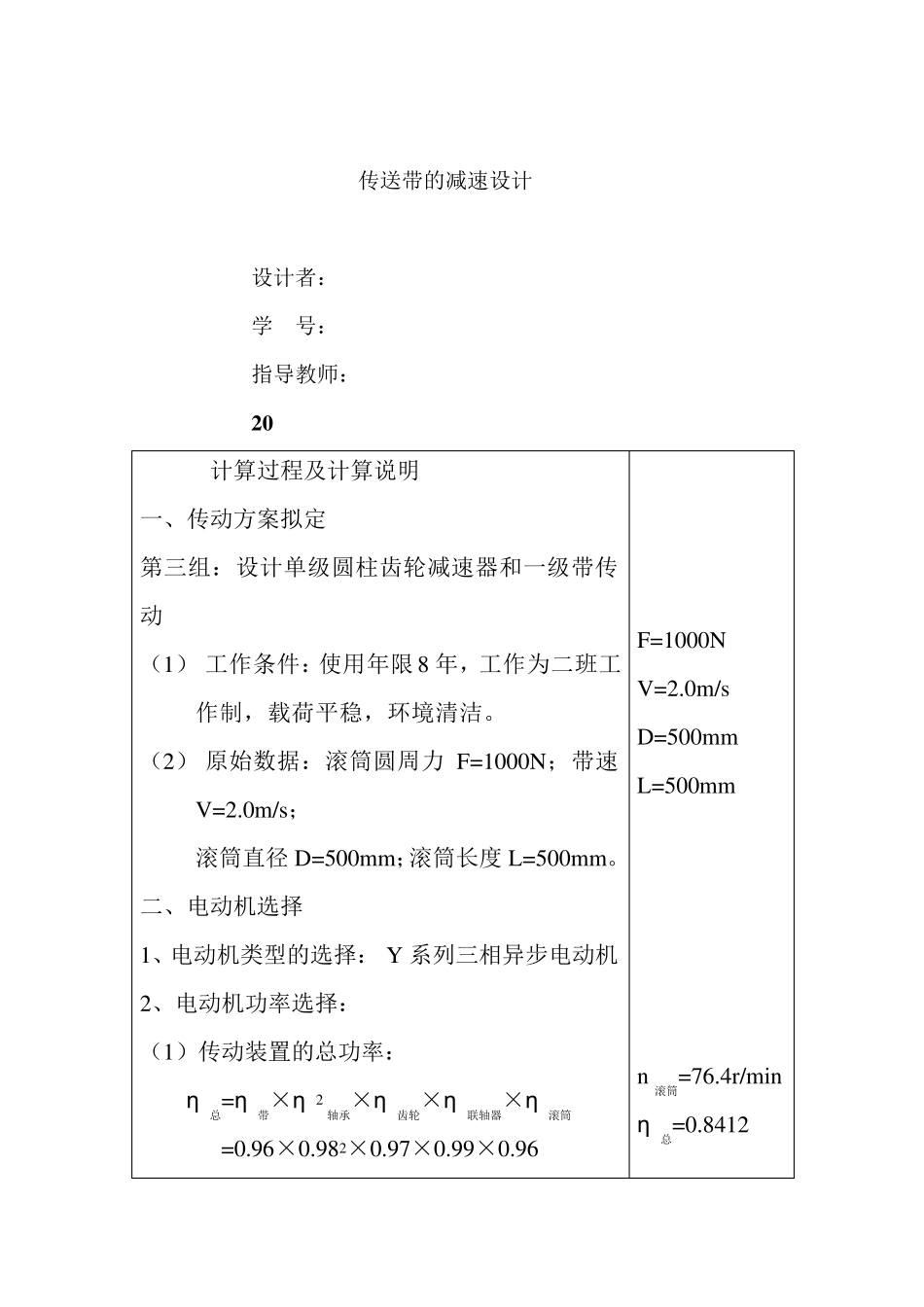

传送带的减速设计

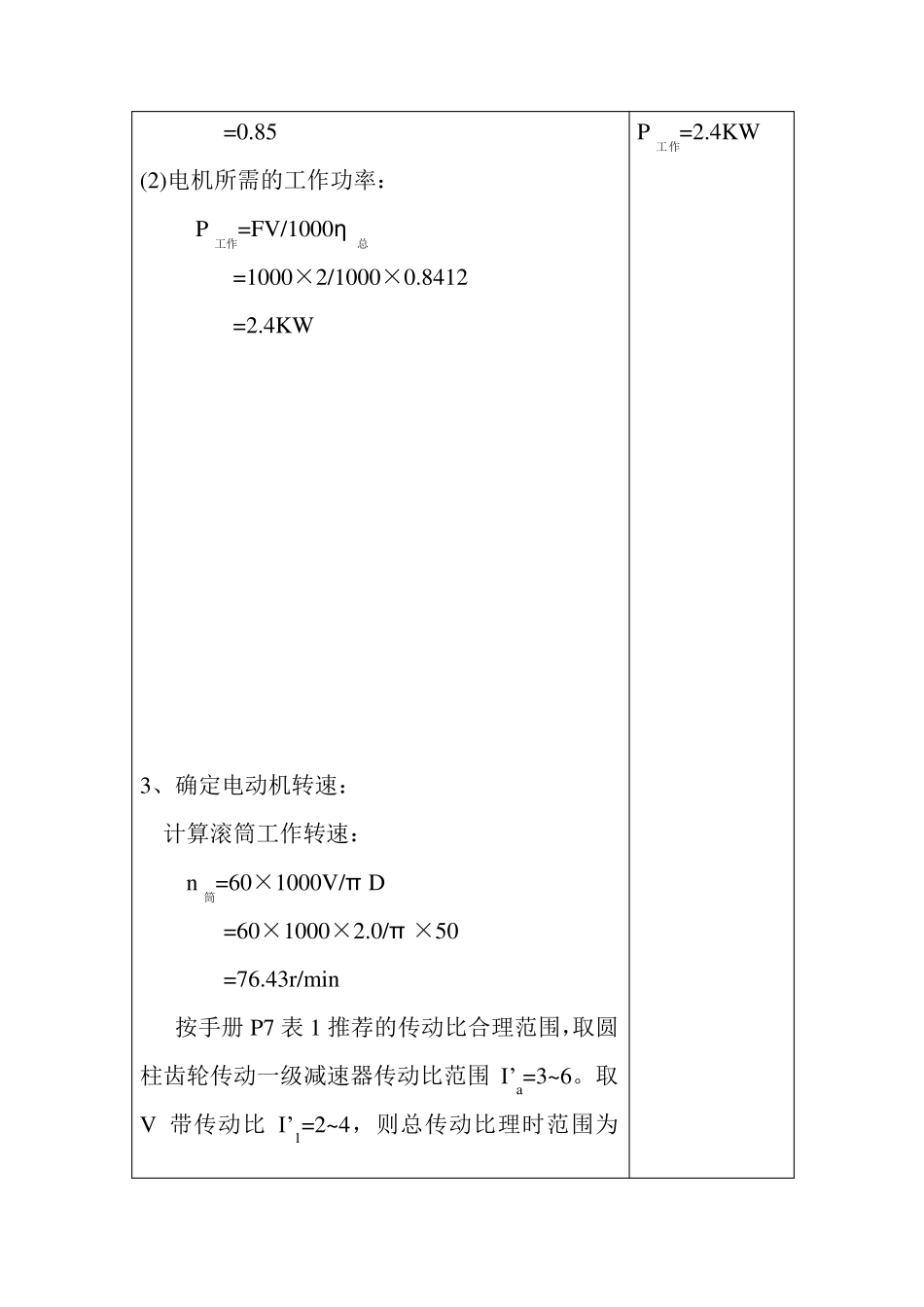

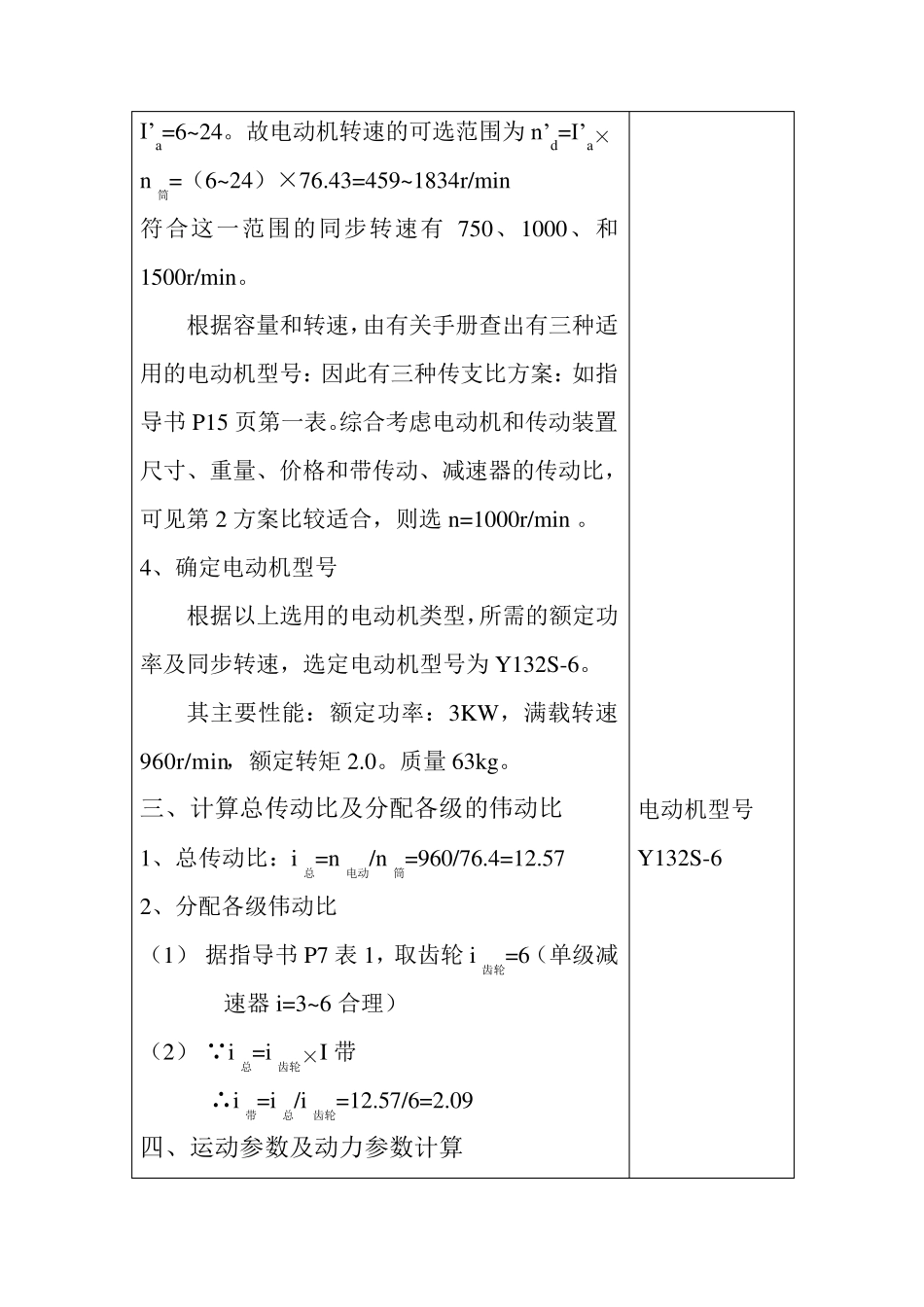

传送带的减速设计 设计者： 学 号： 指导教师： 2 0 计算过程及计算说明 一、传动方案拟定 第三组：设计单级圆柱齿轮减速器和一级带传动 （1） 工作条件：使用年限8 年，工作为二班工作制，载荷平稳，环境清洁。 （2） 原始数据：滚筒圆周力F=1000N；带速V=2.0m/s； 滚筒直径D=500mm；滚筒长度L=500mm。 二、电动机选择 1、电动机类型的选择： Y 系列三相异步电动机 2、电动机功率选择： （1）传动装置的总功率： η总=η带×η 2轴承×η齿轮×η联轴器×η滚筒 =0.96×0.982×0.97×0.99×0.96 F=1000N V=2.0m/s D=500mm L=500mm n滚筒=76.4r/min η总=0.8412 =0.85 (2)电机所需的工作功率： P工作=FV/1000η总 =1000×2/1000×0.8412 =2.4KW 3、确定电动机转速： 计算滚筒工作转速： n筒=60×1000V/π D =60×1000×2.0/π ×50 =76.43r/min 按手册 P7 表 1 推荐的传动比合理范围，取圆柱齿轮传动一级减速器传动比范围 I’a=3~ 6。取V 带传动比 I’1=2~ 4，则总传动比理时范围为P工作=2.4KW I’a=6~ 24。故电动机转速的可选范围为n’d=I’a× n筒=（6~ 24）×76.43=459~ 1834r/min 符合这一范围的同步转速有 750、1000、和1500r/min。 根据容量和转速，由有关手册查出有三种适用的电动机型号：因此有三种传支比方案：如指导书 P15 页第一表。综合考虑电动机和传动装置尺寸、重量、价格和带传动、减速器的传动比，可见第 2 方案比较适合，则选n=1000r/min 。 4、确定电动机型号 根据以上选用的电动机类型，所需的额定功率及同步转速，选定电动机型号为Y132S-6。 其主要性能：额定功率：3KW，满载转速960r/min，额定转矩 2.0。质量 63kg。 三、计算总传动比及分配各级的伟动比 1、总传动比：i总=n电动/n筒=960/76.4=12.57 2、分配各级伟动比 （1） 据指导书 P7 表 1，取齿轮 i齿轮=6（单级减速器 i=3~ 6 合理） （2） i总=i齿轮×I 带 ∴i带=i总/i齿轮=12.57/6=2.09 四、运动参数及动力参数计算 电动机型号 Y132S-6 1、计算各轴转速（r/min） nI=n 电机=960r/min n错误！未找到引用源。=nI/i带=960/2.095=458.2(r/min) n错误！未找到引用源。=n错误！未找到引用源。/i齿轮=458.2/6=76.4(r/min) 2、 计算各轴的功率（KW） P错误！未找到引用源。=P工作=2.4KW P错误！未找到引用源。=P错误！未找到引用源。×η带=2.4×0.96=2.304KW P错误！...
