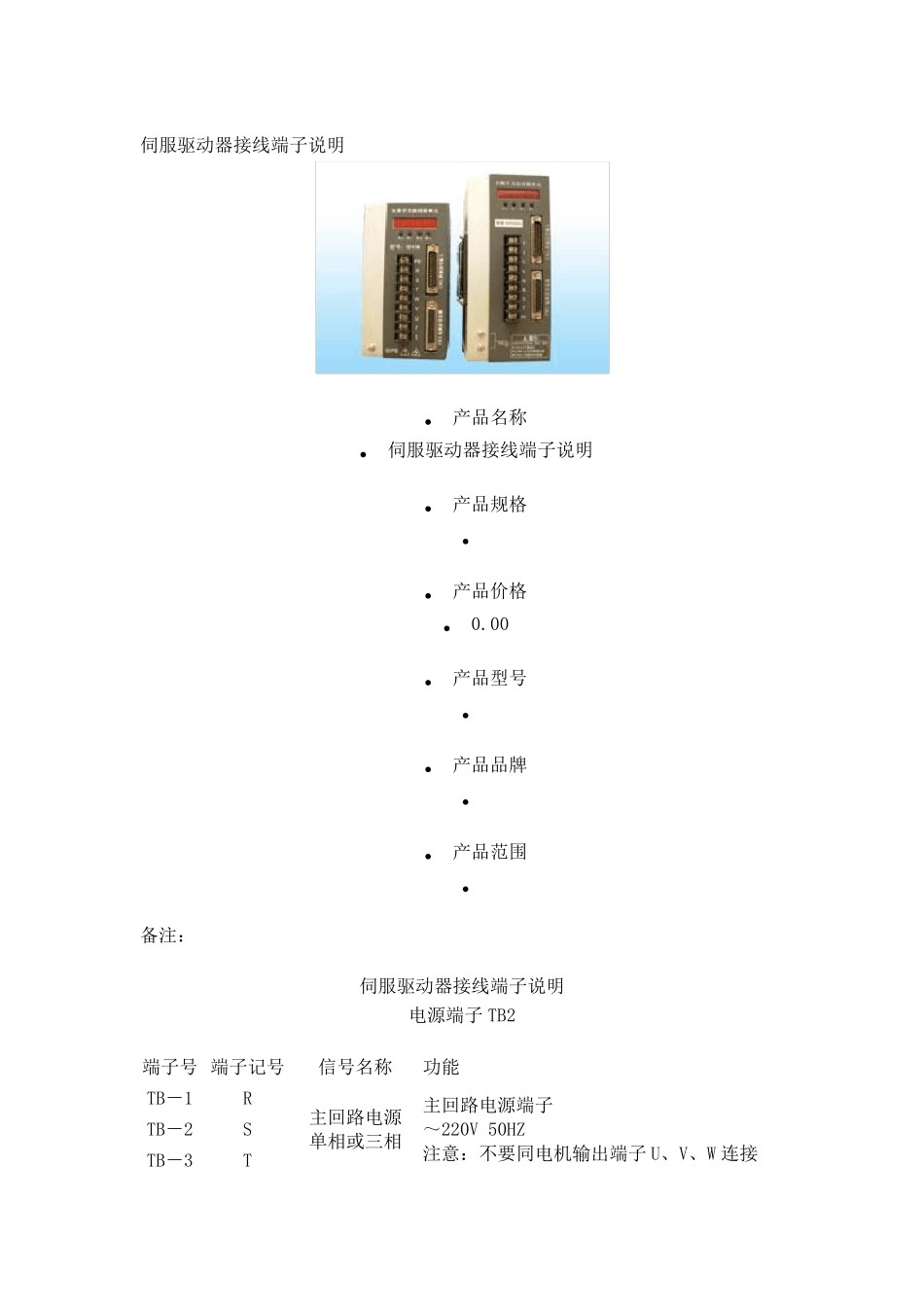

伺服驱动器接线端子说明 • 产品名称 • 伺服驱动器接线端子说明 • 产品规格 • • 产品价格 • 0.00 • 产品型号 • • 产品品牌 • • 产品范围 • 备注： 伺服驱动器接线端子说明 电源端子TB2 端子号 端子记号 信号名称 功能 TB－1 R 主回路电源 单相或三相 主回路电源端子 ～220V 50HZ 注意：不要同电机输出端子U、V、W 连接 TB－2 S TB－3 T TB－4 PE 系统接地 接地端子 接地电阻﹤100 欧; 伺服电机输出和电源输入公共一点接地 TB－5 U 伺服电机输出 伺服电机输出端子 必须与电机U、V、W 端子对应连接 TB－6 V TB－7 W TB－8 r 控制电源 单相 控制回路电源输入端子～220V 50Hz 备注：在 SD15M 的 TB1 中不用接。 TB－9 t 反馈信号端子CN1 端子号 信号名称 端子记号 颜色 功能 记号 I/O 方式 CN1－5 CN1－6 CN1－17 CN1－18 5V 电源 ＋5V 伺服电机光电编码器用＋5V 电源； 电缆长度较长时，应使用多根芯线并联，减小线路压降。 CN1－1 CN1－2 CN1－3 CN1－4 CN1－16 电源公共地 0V CN1－24 编码器 A＋输入 A＋ Type4 与伺服电机光电编码器 A＋相连接 CN1－12 编码器 A－输入 A－ 与伺服电机光电编码器 A－相连接 CN1－23 编码器 B＋输入 B＋ Type4 与伺服电机光电编码器 B＋相连接 CN2－11 编码器 B－输入 B－ 与伺服电机光电编码器 B－相连接 CN2－22 编码器 Z＋输入 Z＋ Type4 与伺服电机光电编码器 Z＋相连接 CN2－10 编码器 Z－输入 Z－ 与伺服电机光电编码器 Z－相连接 CN1－21 编码器 U＋输入 U＋ Type4 与伺服电机光电编码器 U＋相连接 CN1－9 编码器 U－输入 U－ 与伺服电机光电编码器 U－相连接 CN1－20 编码器 V＋输入 V＋ Type4 与伺服电机光电编码器 V＋相连接 CN1－8 编码器 V－输入 V－ 与伺服电机光电编码器 V－相连接 CN1－19 编码器 W＋输入 W＋ Type4 与伺服电机光电编码器 W＋相连接 CN1－7 编码器 W－输入 W－ Type4 与伺服电机光电编码器 W－相连接 控制信号输入/输出端子CN2 控制方式简称：P 代表位置控制方式 S 代表模拟量速度控制方式 端子号 信号名称 记号 I/O 方式 功能 CN2－8 输入端子的电源正极 COM＋ Type1 输入端子的电源正极 用来驱动输入端子的光电耦合器DC12～24V， 电流≥100mA CN2－20 指令脉冲...
