低压成套设备一次线工艺守则

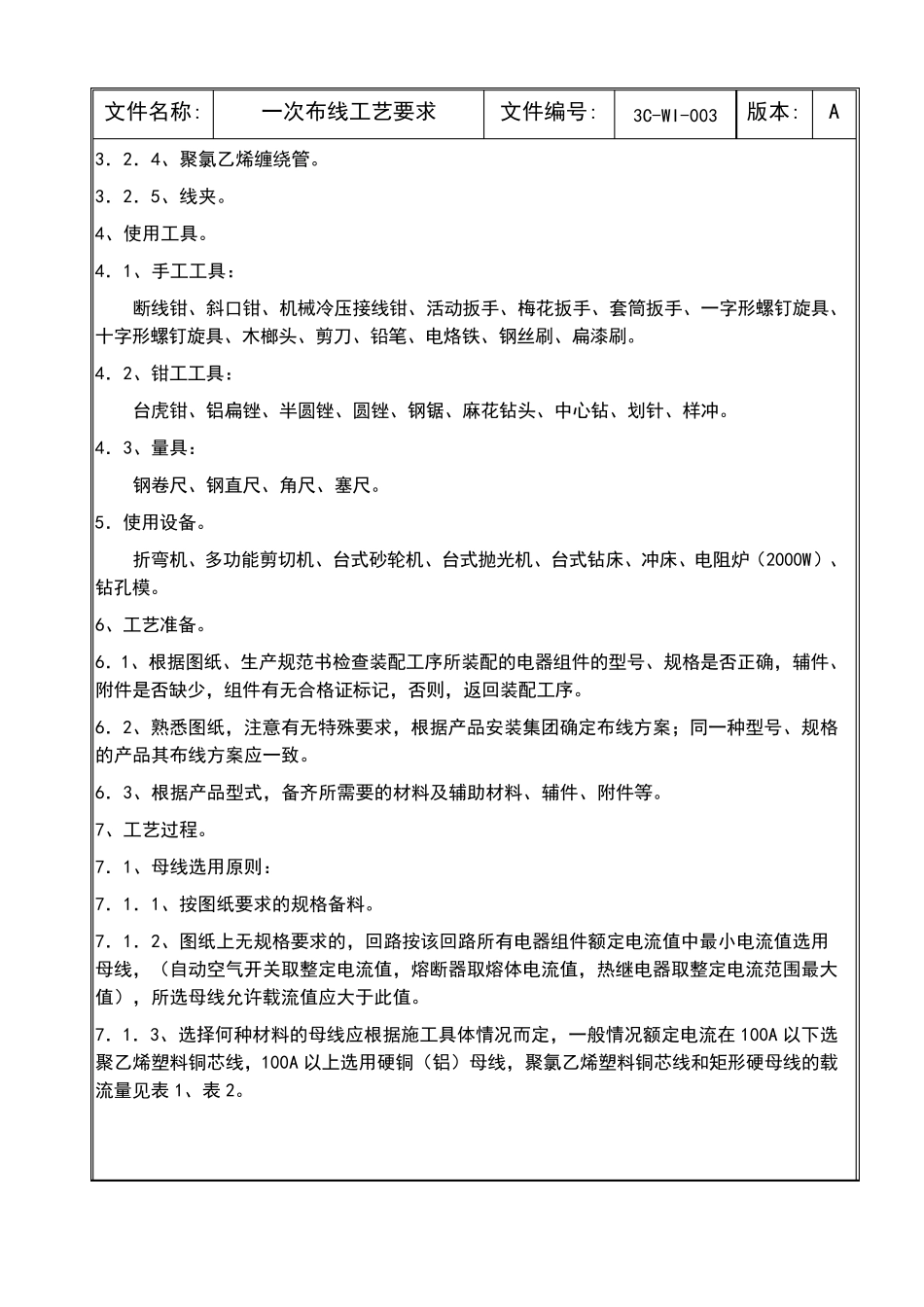

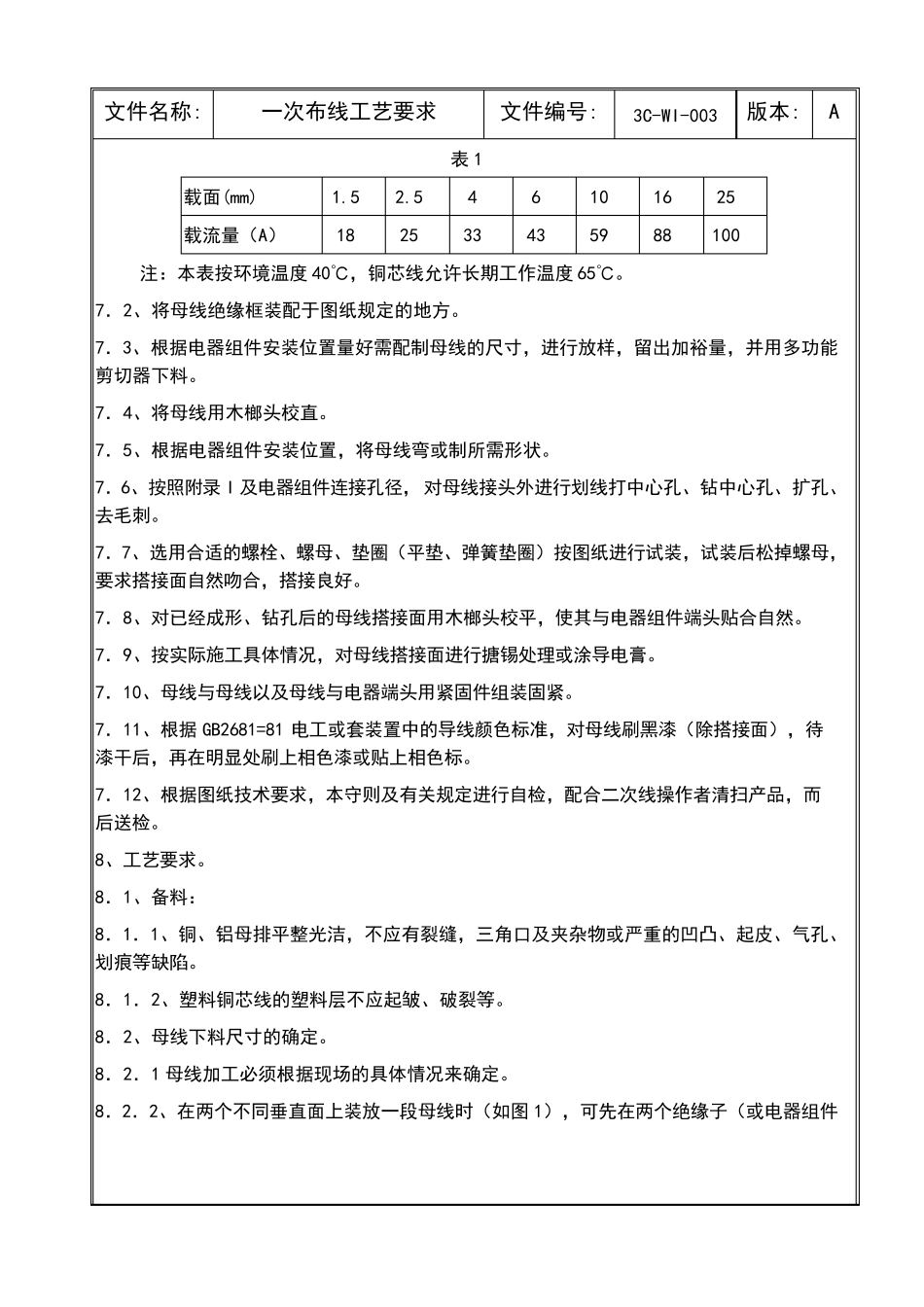

电气设备有限公司 文件编号 3C-WI-003 版本 A 版 一次布线工艺要求 页码 共22 页，第1 页 1、总则： 1．1、适应范围： 本守则适用于配电装置中一次线路的配制，非标准型配电装置中一次线路的配制，亦参照使用。 1．2、目的： 本守则的目的是对配电装置中一次线路的配制阐明其使用材料及辅助材料，使用工具，使用设备，工艺准备、工艺过程、工艺要求等。 2、引用标准： GB7251 低压成套开关设备。 GB2681 电工成套装置中的导线颜色。 GB55 5.2 电工用铜、铝及合金母线第二部分，铜母线。 JB/D6142 低压固定面板式成套开头设备。 JB/DQ6459 低压固定面板式成套开头设备产品质量分等。 3、使用材料及辅助材料： 3．1、材料： 3．1．1、聚氯乙烯塑料铜芯线BV（R） 3．1．2、硬铜矩形母线 TMY 3．1．3、硬铝矩形母线 LMY 3．1．4、聚氯乙烯带 （黄色、绿色、红色） 3．1．5、紧固件（螺柱、螺栓、螺杆、螺母、垫圈、弹簧垫圈等）。 3．1．6、铜制冷压接端头（经过镀锡处理） 3．1．7、母线绝缘框。 3．1．8、绝缘子。 3．2、辅助材料： 3．2．1、酚醛调合漆（黑色、黄色、绿色、红色） 3．2．2、导电膏 TDI。 3．2．3、锡。 文件名称: 一次布线工艺要求 文件编号: 3C-WI-003 版本: A 3．2．4、聚氯乙烯缠绕管。 3．2．5、线夹。 4、使用工具。 4．1、手工工具： 断线钳、斜口钳、机械冷压接线钳、活动扳手、梅花扳手、套筒扳手、一字形螺钉旋具、十字形螺钉旋具、木榔头、剪刀、铅笔、电烙铁、钢丝刷、扁漆刷。 4．2、钳工工具： 台虎钳、铝扁锉、半圆锉、圆锉、钢锯、麻花钻头、中心钻、划针、样冲。 4．3、量具： 钢卷尺、钢直尺、角尺、塞尺。 5．使用设备。 折弯机、多功能剪切机、台式砂轮机、台式抛光机、台式钻床、冲床、电阻炉（2000W）、钻孔模。 6、工艺准备。 6．1、根据图纸、生产规范书检查装配工序所装配的电器组件的型号、规格是否正确，辅件、附件是否缺少，组件有无合格证标记，否则，返回装配工序。 6．2、熟悉图纸，注意有无特殊要求，根据产品安装集团确定布线方 案 ； 同 一种 型号、规格的产品其 布线方 案 应 一致 。 6．3、根据产品型式，备齐 所需 要的材 料 及 辅助 材 料 、辅件、附件等 。 7、工艺过 程 。 7．1、母 线选 用原 则： 7．1．1、按 图纸要求的规格备料 。 7．1．2、图纸上 无规格要求的，回路 按 该 回...
