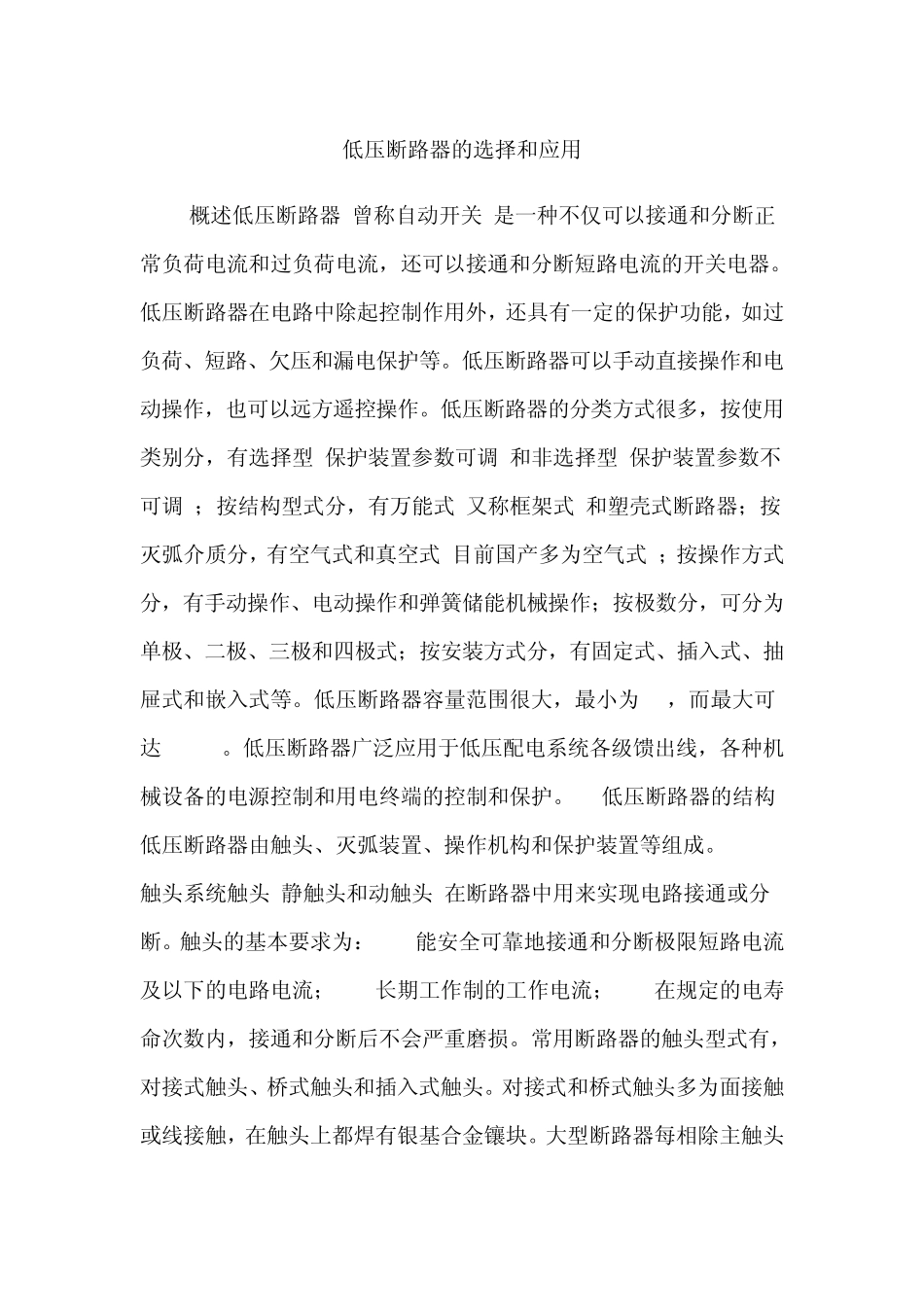

低压断路器的选择和应用 1概述低压断路器(曾称自动开关)是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的开关电器
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压和漏电保护等
低压断路器可以手动直接操作和电动操作，也可以远方遥控操作
低压断路器的分类方式很多，按使用类别分，有选择型(保护装置参数可调)和非选择型(保护装置参数不可调)；按结构型式分，有万能式(又称框架式)和塑壳式断路器；按灭弧介质分，有空气式和真空式(目前国产多为空气式)；按操作方式分，有手动操作、电动操作和弹簧储能机械操作；按极数分，可分为单极、二极、三极和四极式；按安装方式分，有固定式、插入式、抽屉式和嵌入式等
低压断路器容量范围很大，最小为 4A，而最大可达 5000A
低压断路器广泛应用于低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护
2低压断路器的结构低压断路器由触头、灭弧装置、操作机构和保护装置等组成
1触头系统触头(静触头和动触头)在断路器中用来实现电路接通或分断
触头的基本要求为： (1)能安全可靠地接通和分断极限短路电流及以下的电路电流； (2)长期工作制的工作电流； (3)在规定的电寿命次数内，接通和分断后不会严重磨损
常用断路器的触头型式有，对接式触头、桥式触头和插入式触头
对接式和桥式触头多为面接触或线接触，在触头上都焊有银基合金镶块

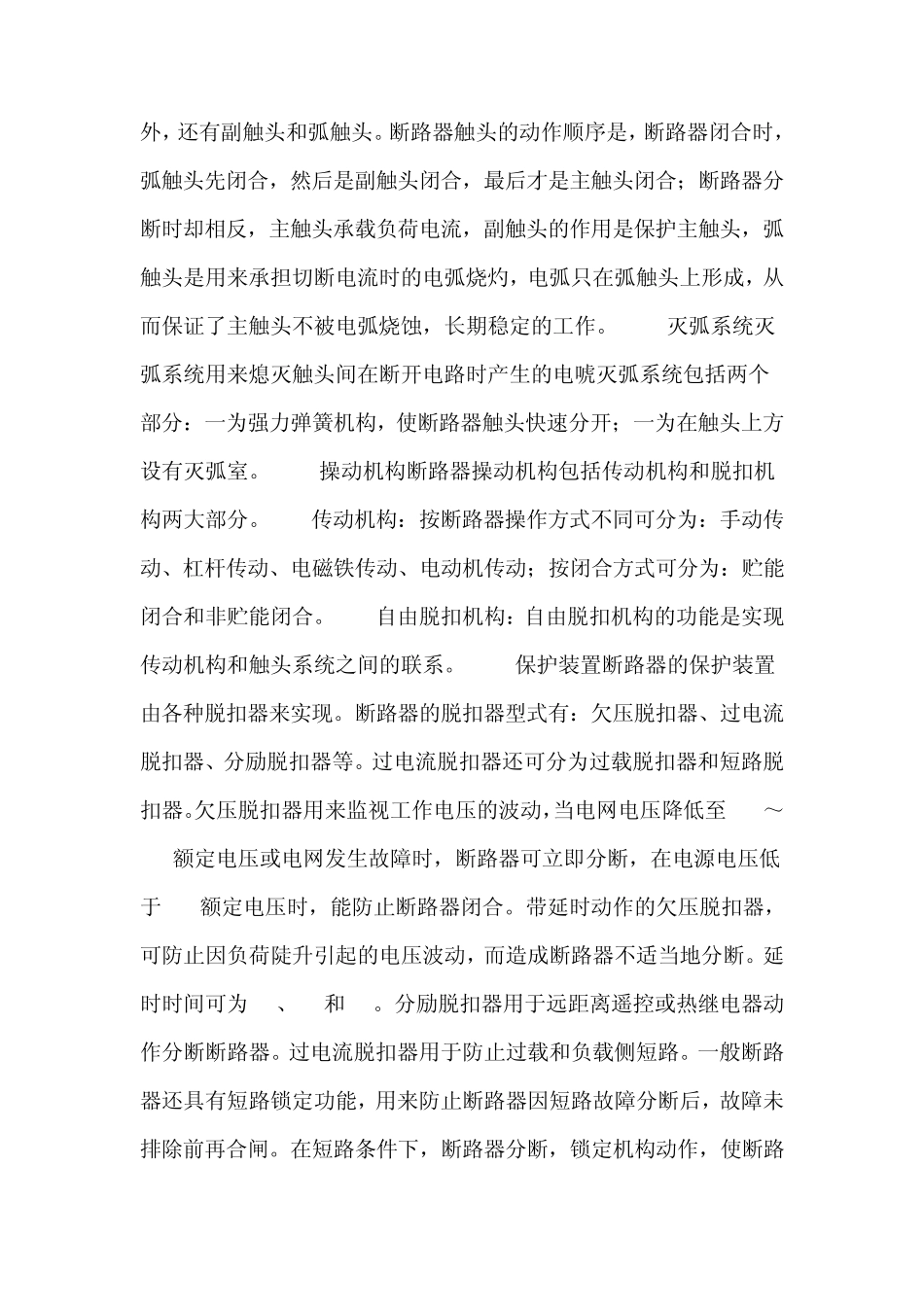

大型断路器每相除主触头外，还有副触头和弧触头
断路器触头的动作顺序是，断路器闭合时，弧触头先闭合，然后是副触头闭合，最后才是主触头闭合；断路器分断时却相反，主触头承载负荷电流，副触头的作用是保护主触头，弧触头是用来承担切断电流时的电弧烧灼，电弧只在弧触头上形成，从而保证了主触头不被电弧烧蚀，长期稳定的工作
2灭弧系统灭弧系统用来熄灭触头间在断开电路时产生的电唬灭弧
