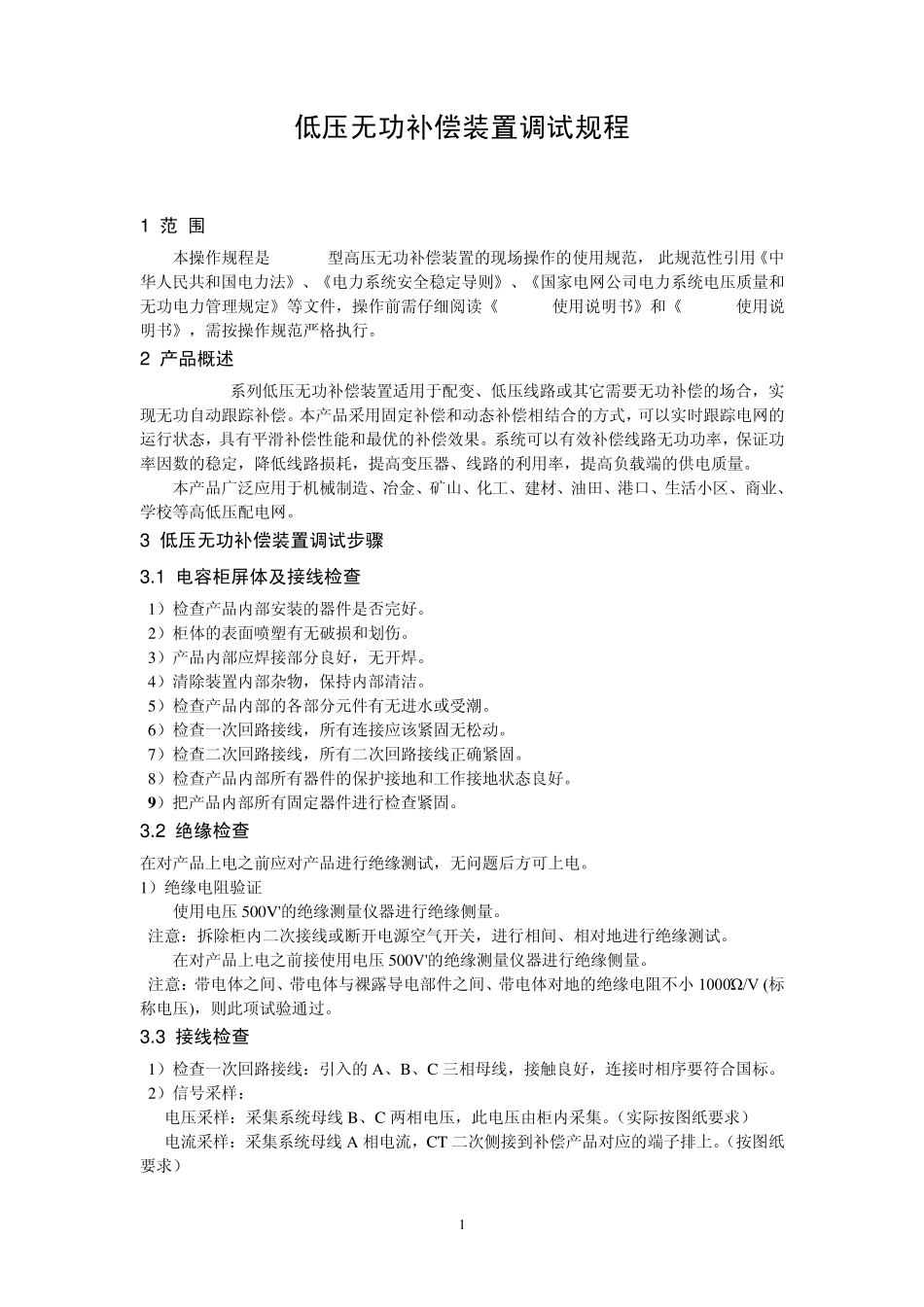

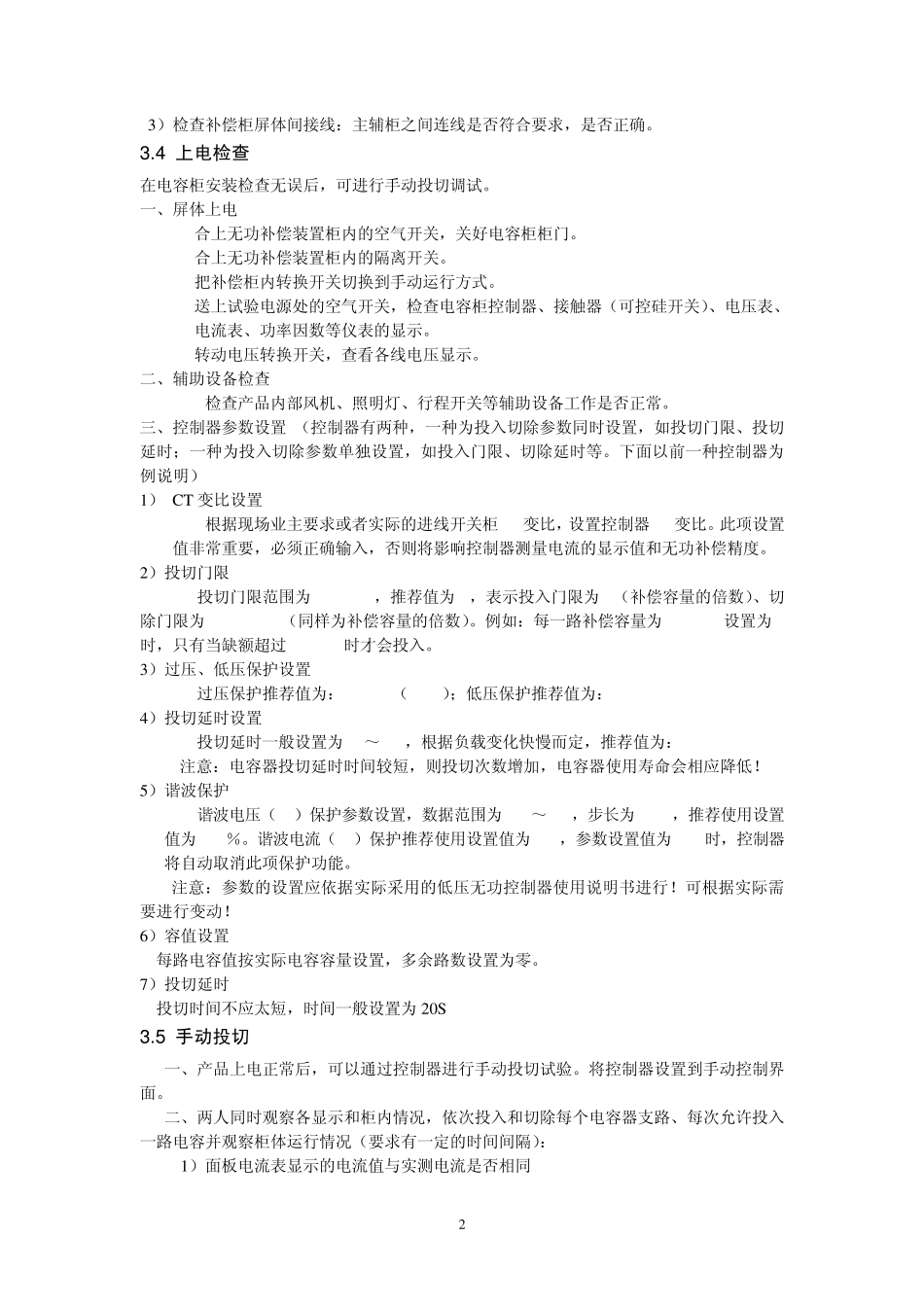

1 低压无功补偿装置调试规程 1 范 围 本操作规程是UNT-GW型高压无功补偿装置的现场操作的使用规范， 此规范性引用《中华人民共和国电力法》、《电力系统安全稳定导则》、《国家电网公司电力系统电压质量和无功电力管理规定》等文件，操作前需仔细阅读《UNT-DW使用说明书》和《UNT-LK使用说明书》，需按操作规范严格执行。 2 产品概述 UNT-DW系列低压无功补偿装置适用于配变、低压线路或其它需要无功补偿的场合，实现无功自动跟踪补偿。本产品采用固定补偿和动态补偿相结合的方式，可以实时跟踪电网的运行状态，具有平滑补偿性能和最优的补偿效果。系统可以有效补偿线路无功功率，保证功率因数的稳定，降低线路损耗，提高变压器、线路的利用率，提高负载端的供电质量。 本产品广泛应用于机械制造、冶金、矿山、化工、建材、油田、港口、生活小区、商业、学校等高低压配电网。 3 低压无功补偿装置调试步骤 3 .1 电容柜屏体及接线检查 1）检查产品内部安装的器件是否完好。 2）柜体的表面喷塑有无破损和划伤。 3）产品内部应焊接部分良好，无开焊。 4）清除装置内部杂物，保持内部清洁。 5）检查产品内部的各部分元件有无进水或受潮。 6）检查一次回路接线，所有连接应该紧固无松动。 7）检查二次回路接线，所有二次回路接线正确紧固。 8）检查产品内部所有器件的保护接地和工作接地状态良好。 9 ）把产品内部所有固定器件进行检查紧固。 3 .2 绝缘检查 在对产品上电之前应对产品进行绝缘测试，无问题后方可上电。 1）绝缘电阻验证 使用电压500V'的绝缘测量仪器进行绝缘侧量。 注意：拆除柜内二次接线或断开电源空气开关，进行相间、相对地进行绝缘测试。 在对产品上电之前接使用电压500V'的绝缘测量仪器进行绝缘侧量。 注意：带电体之间、带电体与裸露导电部件之间、带电体对地的绝缘电阻不小 1000Ώ/V (标称电压)，则此项试验通过。 3 .3 接线检查 1）检查一次回路接线：引入的A、B、C 三相母线，接触良好，连接时相序要符合国标。 2）信号采样： 电压采样：采集系统母线 B、C 两相电压，此电压由柜内采集。（实际按图纸要求） 电流采样：采集系统母线 A 相电流，CT 二次侧接到补偿产品对应的端子排上。（按图纸要求） 2 3）检查补偿柜屏体间接线：主辅柜之间连线是否符合要求，是否正确。 3 .4 上电检查 在电容柜安装检查无误后，可进行手动投切调试。 一、屏体上电 1) 合上无功补偿装...
