低压配电柜技术要求

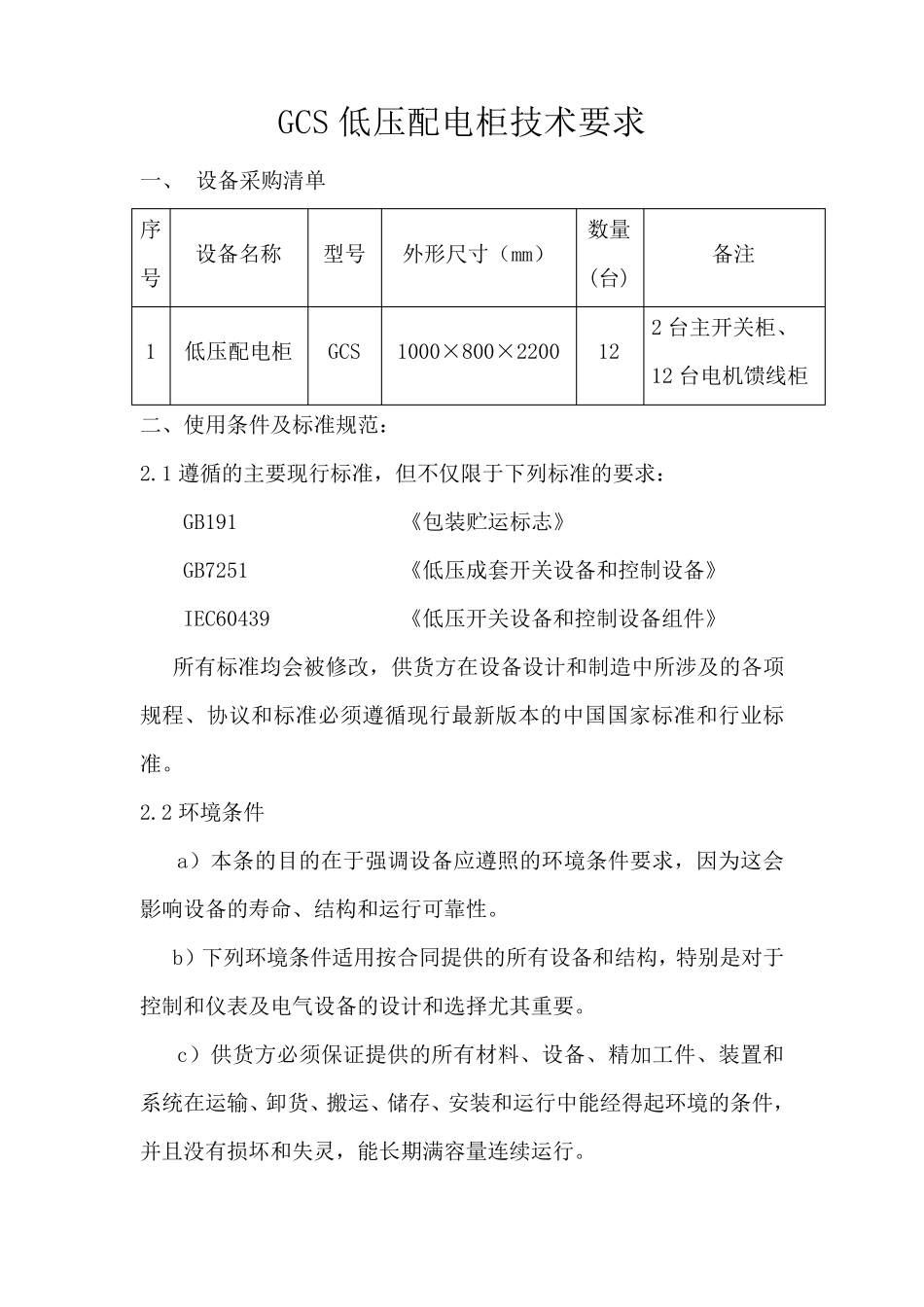

低压配电柜技术要求_第1页
1/11

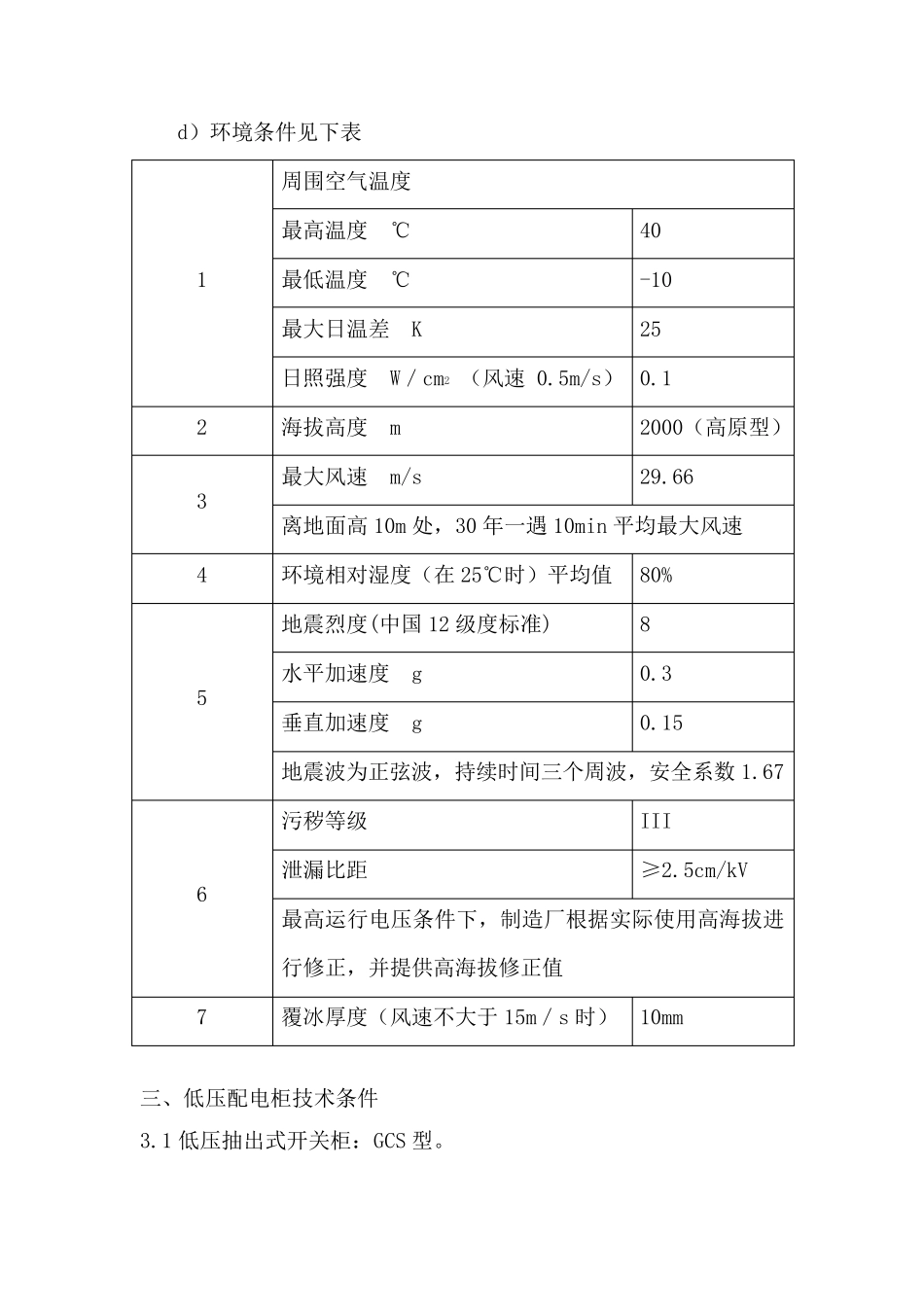

低压配电柜技术要求_第2页
2/11

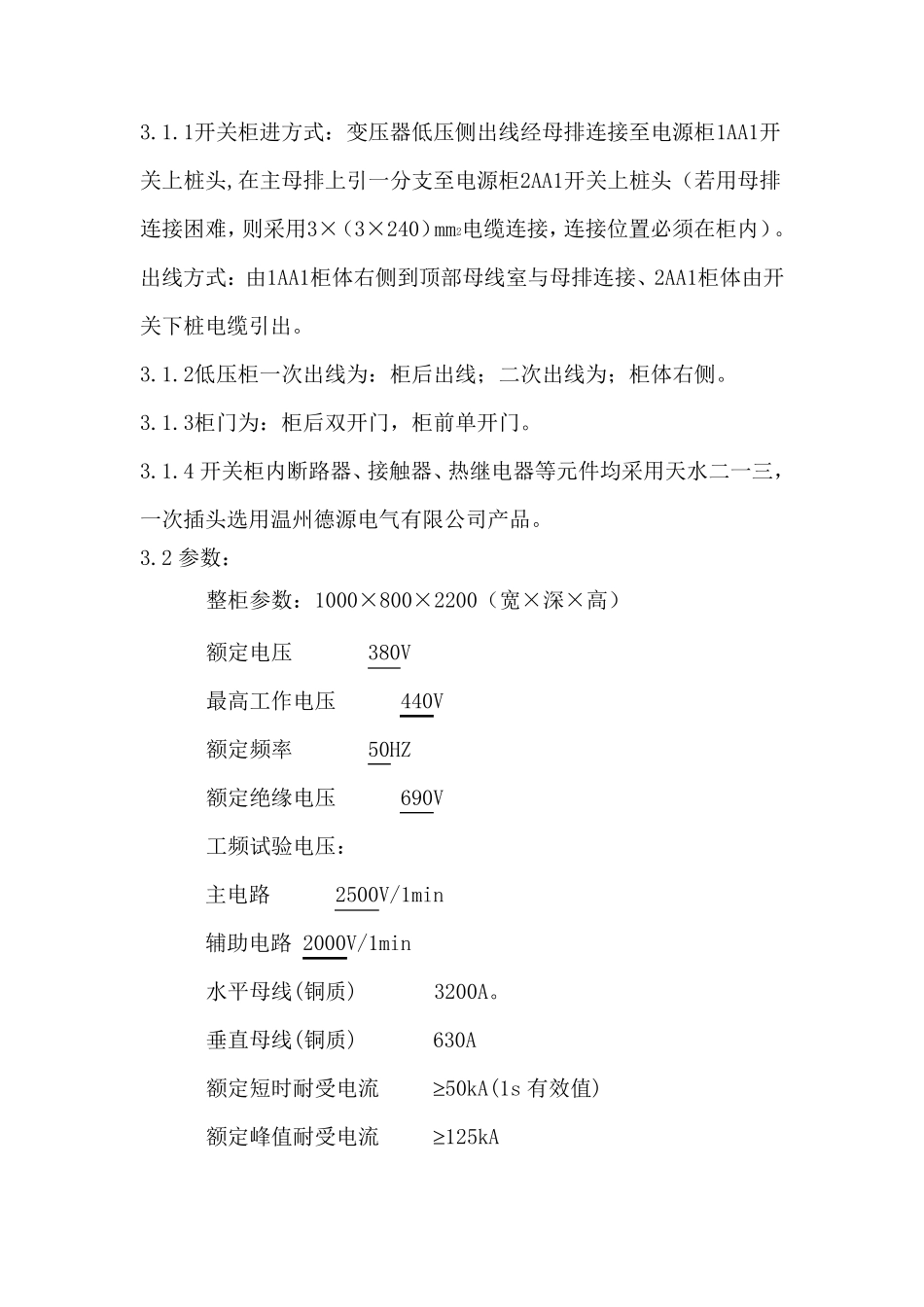

低压配电柜技术要求_第3页
3/11
GCS 低压配电柜技术要求 一、 设备采购清单 序号 设备名称 型号 外形尺寸(mm) 数量(台) 备注 1 低压配电柜 GCS 1000×800×2200 12 2 台主开关柜、 12 台电机馈线柜 二、使用条件及标准规范: 2.1 遵循的主要现行标准,但不仅限于下列标准的要求: GB191 《包装贮运标志》 GB7251 《低压成套开关设备和控制设备》 IEC60439 《低压开关设备和控制设备组件》 所有标准均会被修改,供货方在设备设计和制造中所涉及的各项规程、协议和标准必须遵循现行最新版本的中国国家标准和行业标准。 2.2 环境条件 a)本条的目的在于强调设备应遵照的环境条件要求,因为这会影响设备的寿命、结构和运行可靠性。 b)下列环境条件适用按合同提供的所有设备和结构,特别是对于控制和仪表及电气设备的设计和选择尤其重要。 c)供货方必须保证提供的所有材料、设备、精加工件、装置和系统在运输、卸货、搬运、储存、安装和运行中能经得 起 环境的条件,并 且 没 有损 坏 和失 灵 ,能长 期 满 容 量连 续 运行。 d)环境条件见下表 1 周围空气温度 最高温度 ℃ 40 最低温度 ℃ -10 最大日温差 K 25 日照强度 W/cm2 (风速 0.5m/s) 0.1 2 海拔高度 m 2000(高原型) 3 最大风速 m/s 29.66 离地面高10m 处,30 年一遇 10min 平均最大风速 4 环境相对湿度(在 25℃时)平均值 80% 5 地震烈度(中国 12 级度标准) 8 水平加速度 g 0.3 垂直加速度 g 0.15 地震波为正弦波,持续时间三个周波,安全系数 1.67 6 污秽等级 III 泄漏比距 ≥2.5cm/kV 最高运行电压条件下,制造厂根据实际使用高海拔进行修正,并提供高海拔修正值 7 覆冰厚度(风速不大于 15m/s 时) 10mm 三、低压配电柜技术条件 3.1 低压抽出式开关柜:GCS 型。 3.1.1开关柜进方式:变压器低压侧出线经母排连接至电源柜1AA1开关上桩头,在主母排上引一分支至电源柜2AA1开关上桩头(若用母排连接困难,则采用3×(3×240)mm2电缆连接,连接位置必须在柜内)。出线方式:由1AA1柜体右侧到顶部母线室与母排连接、2AA1柜体由开关下桩电缆引出。 3.1.2低压柜一次出线为:柜后出线;二次出线为;柜体右侧。 3.1.3柜门为:柜后双开门,柜前单开门。 3.1.4 开关柜内断路器、接触器、热继电器等元件均采用天水二一三,一次插头选用温州德源电气有限公司产品。 3.2 参数: 整柜参数:1000×800...
