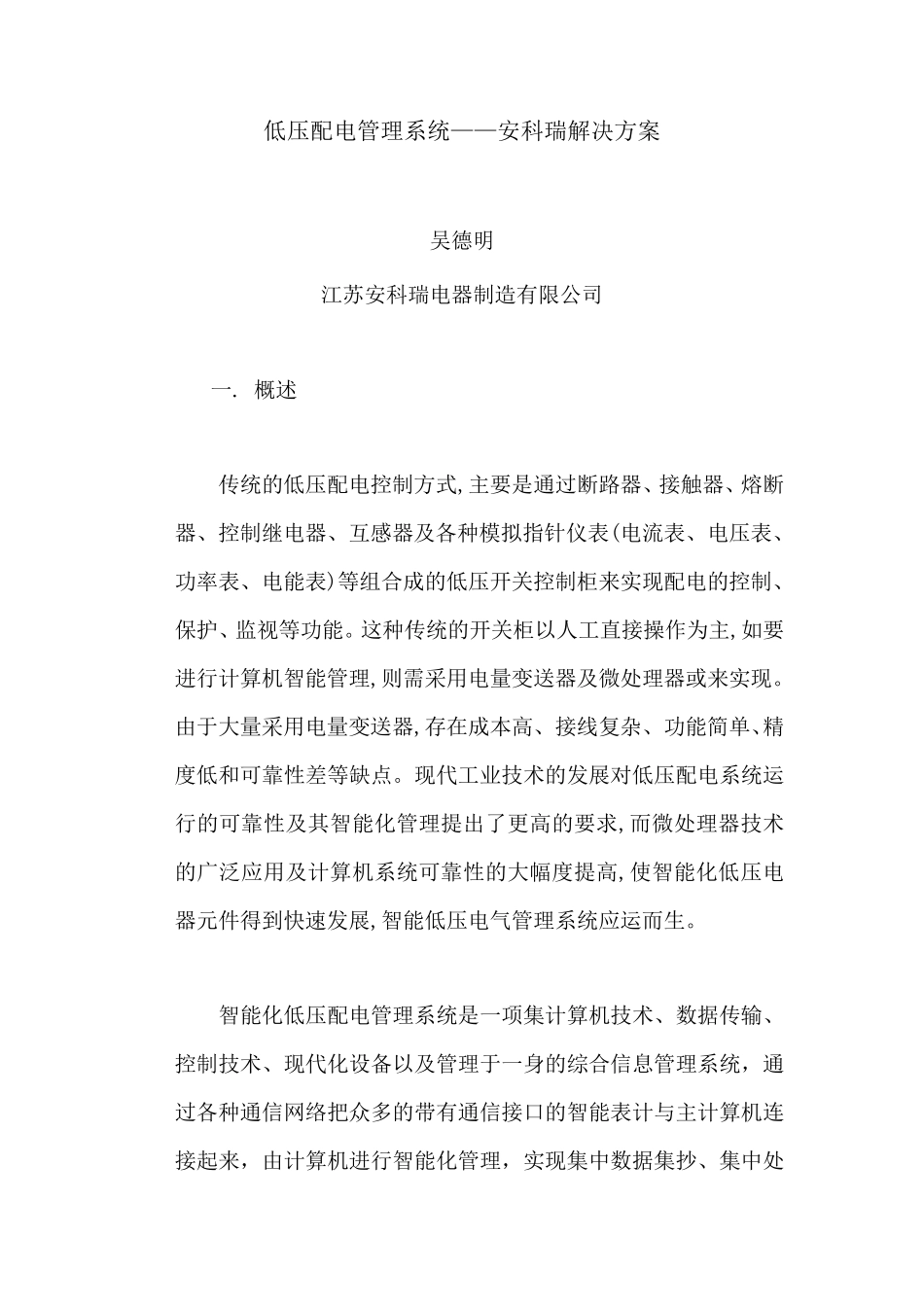

低压配电管理系统——安科瑞解决方案吴德明江苏安科瑞电器制造有限公司一. 概述传统的低压配电控制方式,主要是通过断路器、接触器、熔断器、控制继电器、互感器及各种模拟指针仪表(电流表、电压表、功率表、电能表)等组合成的低压开关控制柜来实现配电的控制、保护、监视等功能。这种传统的开关柜以人工直接操作为主,如要进行计算机智能管理,则需采用电量变送器及微处理器或来实现。由于大量采用电量变送器,存在成本高、接线复杂、功能简单、精度低和可靠性差等缺点。现代工业技术的发展对低压配电系统运行的可靠性及其智能化管理提出了更高的要求,而微处理器技术的广泛应用及计算机系统可靠性的大幅度提高,使智能化低压电器元件得到快速发展,智能低压电气管理系统应运而生。智能化低压配电管理系统是一项集计算机技术、数据传输、控制技术、现代化设备以及管理于一身的综合信息管理系统，通过各种通信网络把众多的带有通信接口的智能表计与主计算机连接起来，由计算机进行智能化管理，实现集中数据集抄、集中处理、集中监控、集中分析和集中调度。智能化低压配电管理系统与传统的配电系统相比，具有稳定性好，可靠性高，利于集中控制，能实现无人值守，组网后能降低大量费用等优点。可以预见，可通信智能电器设备将逐步取代传统的电器设备。二. 系统的基本组成原理智能化低压配电系统最大程度利用了数字时代的技术成果,它以现有的断路器、接触器、继电器等为控制基础,结合新型的智能电力仪表、监控模块、现场监视器件和后台监视器件、网络I/O,实现对配电主回路和各分路的电压、电流、有功功率、无功功率、功率因数、频率、电量等电参数的实时监测,对控制电器的分合进行控制和监视。同时,配合通信网络和各种完善的远程监控软件,从而实现对低压配电系统的“三遥”功能:遥测、遥信、遥脉。智能化低压配电系统主要由以下几个部分组成：(1)监控主机。监控主机通过通信及数据采集前端机获得来自保护及监控智能装置和现场智能装置的信息,并下达控制指令,由保护及监控智能装置和现场智能装置实现对变配电设备的保护和测控功能。监控主机完成图形监视、报表生成、曲线分析、系统管理等功能。(2)通信及数据采集前端机。通信及数据采集前端机用于与底层现场设备通信并实现实时数据采集,以及同工厂 DCS 系统的接口。通信及数据采集前端机兼容工程所涉及的有关设备和系统的通信协议。(3)现场智能装置。现场智能装置完成低压开关的开关量采集(遥信)、模拟量...
