低噪声前置放大器设计方法

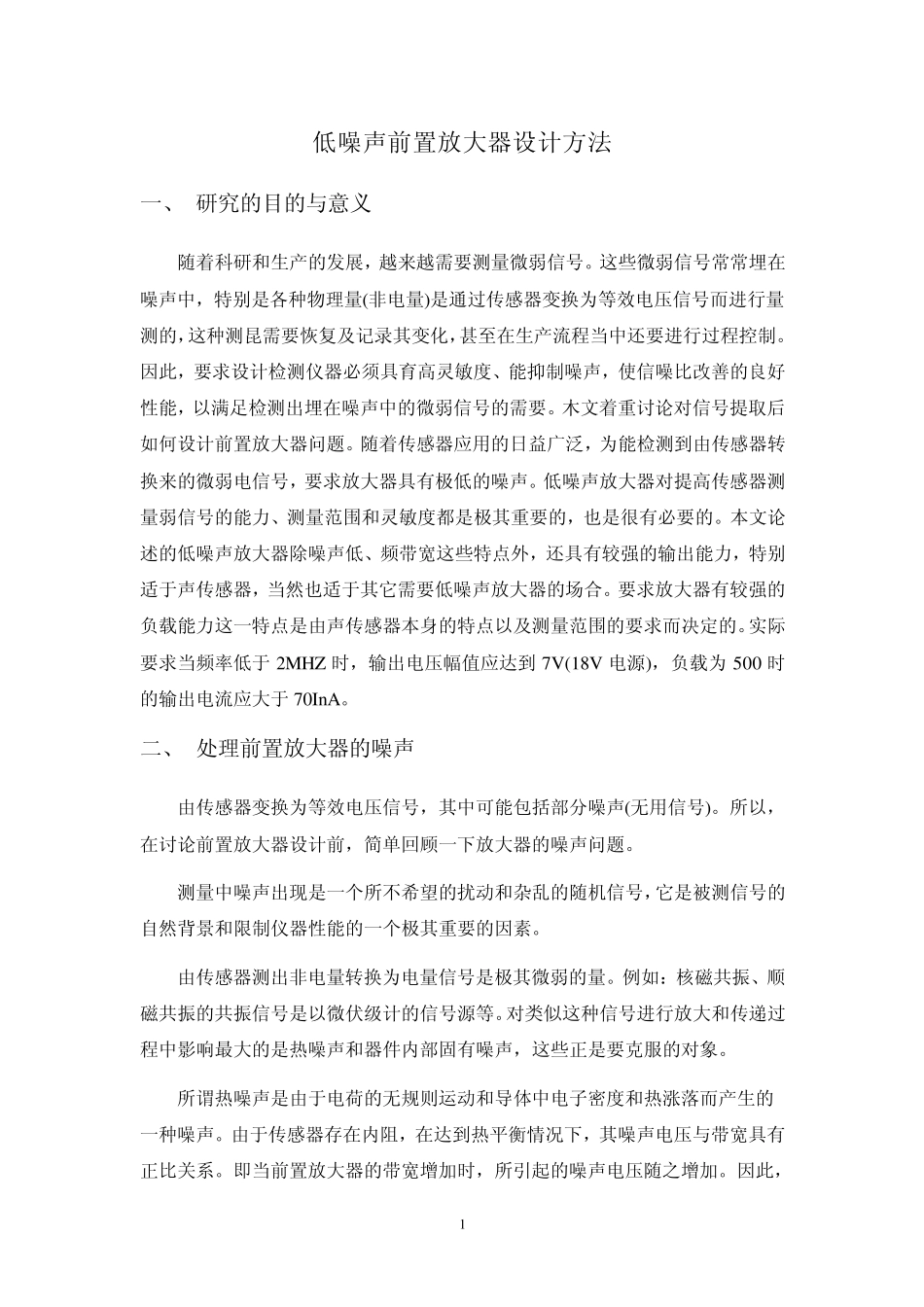

低噪声前置放大器设计方法_第1页
1/9

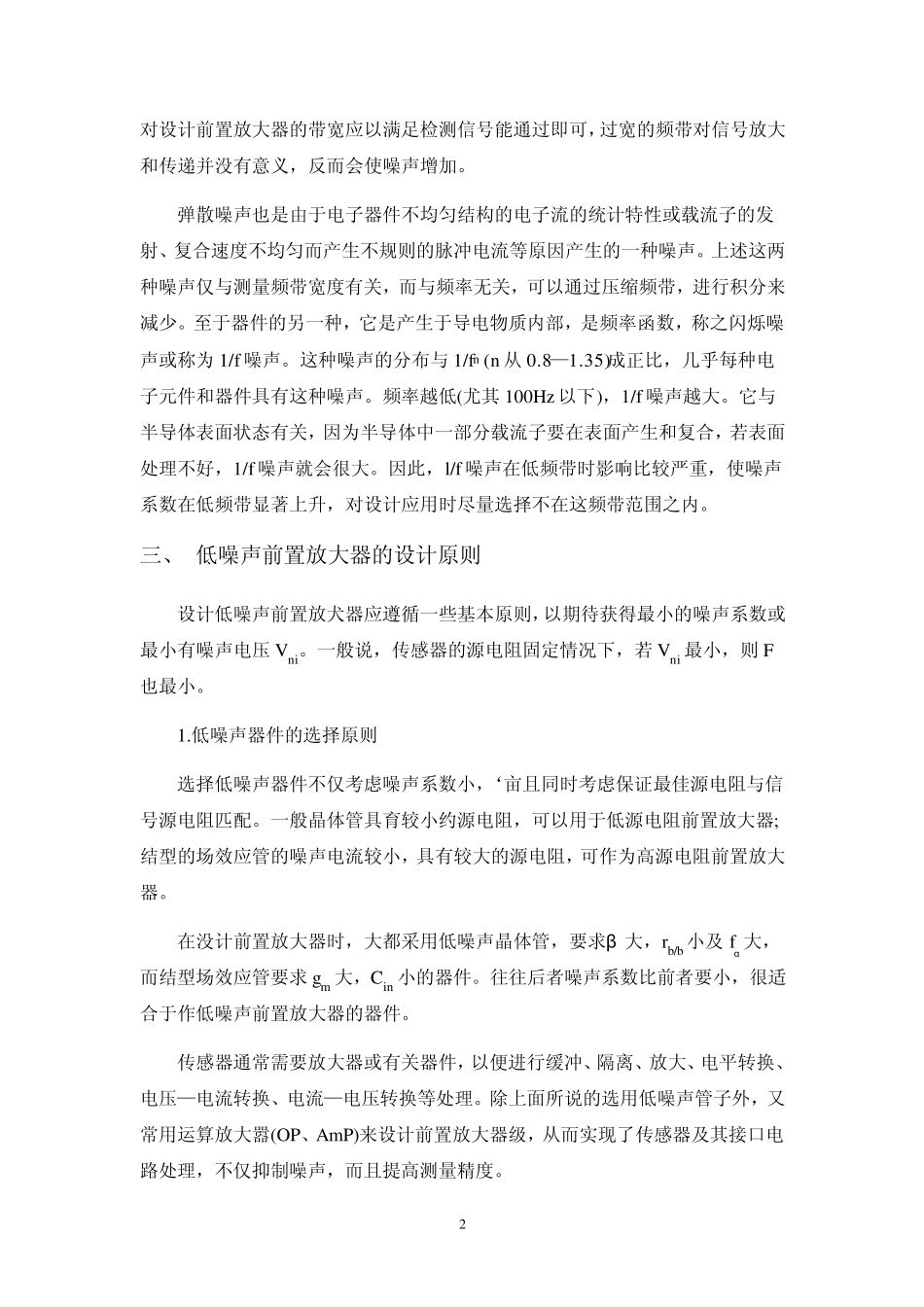

低噪声前置放大器设计方法_第2页
2/9

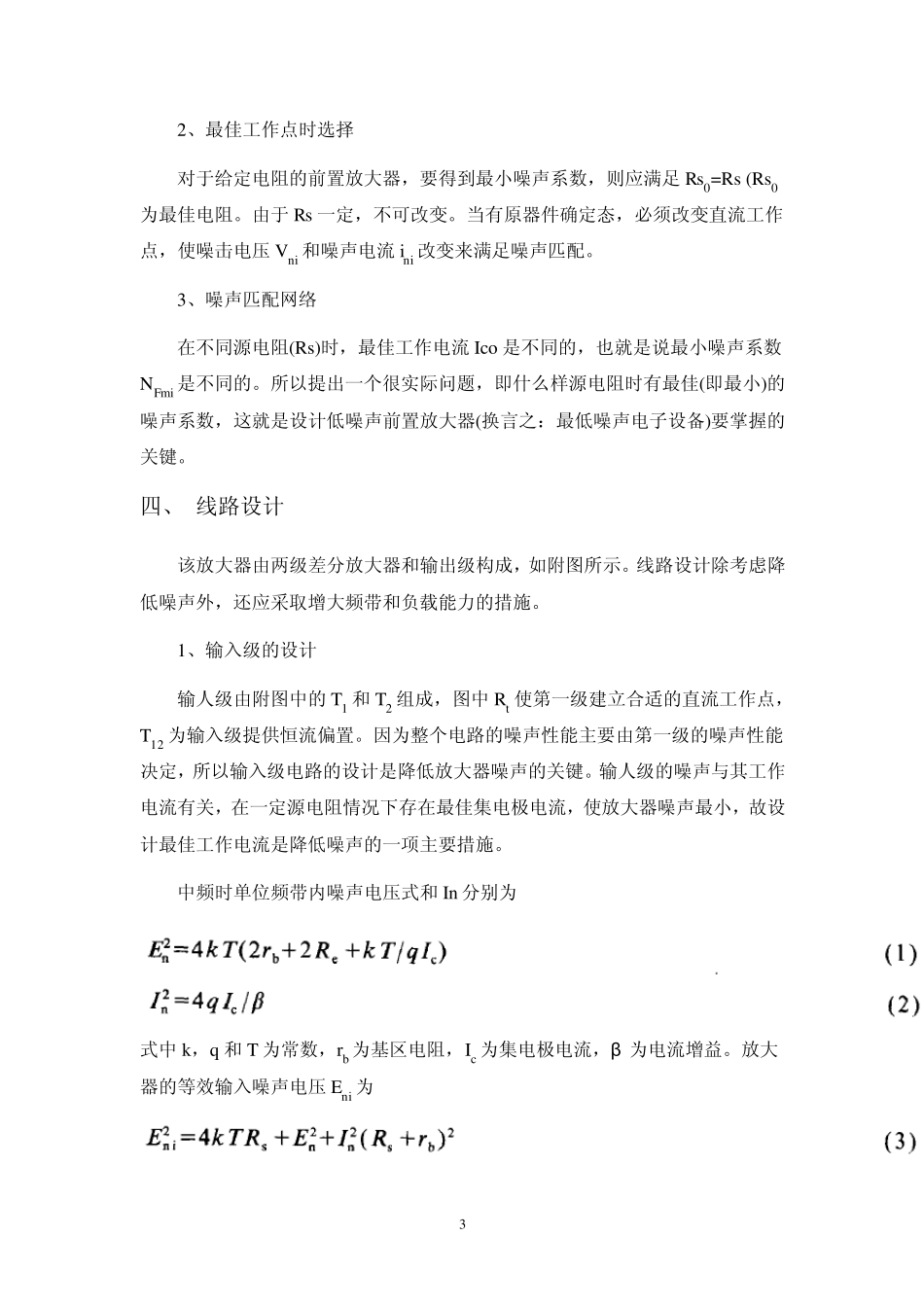

低噪声前置放大器设计方法_第3页
3/9
1 低噪声前置放大器设计方法 一、 研究的目的与意义 随着科研和生产的发展,越来越需要测量微弱信号。这些微弱信号常常埋在噪声中,特别是各种物理量(非电量)是通过传感器变换为等效电压信号而进行量测的,这种测昆需要恢复及记录其变化,甚至在生产流程当中还要进行过程控制。因此,要求设计检测仪器必须具育高灵敏度、能抑制噪声,使信噪比改善的良好性能,以满足检测出埋在噪声中的微弱信号的需要。木文着重讨论对信号提取后如何设计前置放大器问题。随着传感器应用的日益广泛,为能检测到由传感器转换来的微弱电信号,要求放大器具有极低的噪声。低噪声放大器对提高传感器测量弱信号的能力、测量范围和灵敏度都是极其重要的,也是很有必要的。本文论述的低噪声放大器除噪声低、频带宽这些特点外,还具有较强的输出能力,特别适于声传感器,当然也适于其它需要低噪声放大器的场合。要求放大器有较强的负载能力这一特点是由声传感器本身的特点以及测量范围的要求而决定的。实际要求当频率低于 2MHZ 时,输出电压幅值应达到 7V(18V 电源),负载为 500 时的输出电流应大于 70InA。 二、 处理前置放大器的噪声 由传感器变换为等效电压信号,其中可能包括部分噪声(无用信号)。所以,在讨论前置放大器设计前,简单回顾一下放大器的噪声问题。 测量中噪声出现是一个所不希望的扰动和杂乱的随机信号,它是被测信号的自然背景和限制仪器性能的一个极其重要的因素。 由传感器测出非电量转换为电量信号是极其微弱的量。例如:核磁共振、顺磁共振的共振信号是以微伏级计的信号源等。对类似这种信号进行放大和传递过程中影响最大的是热噪声和器件内部固有噪声,这些正是要克服的对象。 所谓热噪声是由于电荷的无规则运动和导体中电子密度和热涨落而产生的一种噪声。由于传感器存在内阻,在达到热平衡情况下,其噪声电压与带宽具有正比关系。即当前置放大器的带宽增加时,所引起的噪声电压随之增加。因此, 2 对设计前置放大器的带宽应以满足检测信号能通过即可,过宽的频带对信号放大和传递并没有意义,反而会使噪声增加。 弹散噪声也是由于电子器件不均匀结构的电子流的统计特性或载流子的发射、复合速度不均匀而产生不规则的脉冲电流等原因产生的一种噪声。上述这两种噪声仅与测量频带宽度有关,而与频率无关,可以通过压缩频带,进行积分来减少。至于器件的另一种,它是产生于导电物质内部,是频率函数,称之闪烁噪声或称为1/f 噪声...
