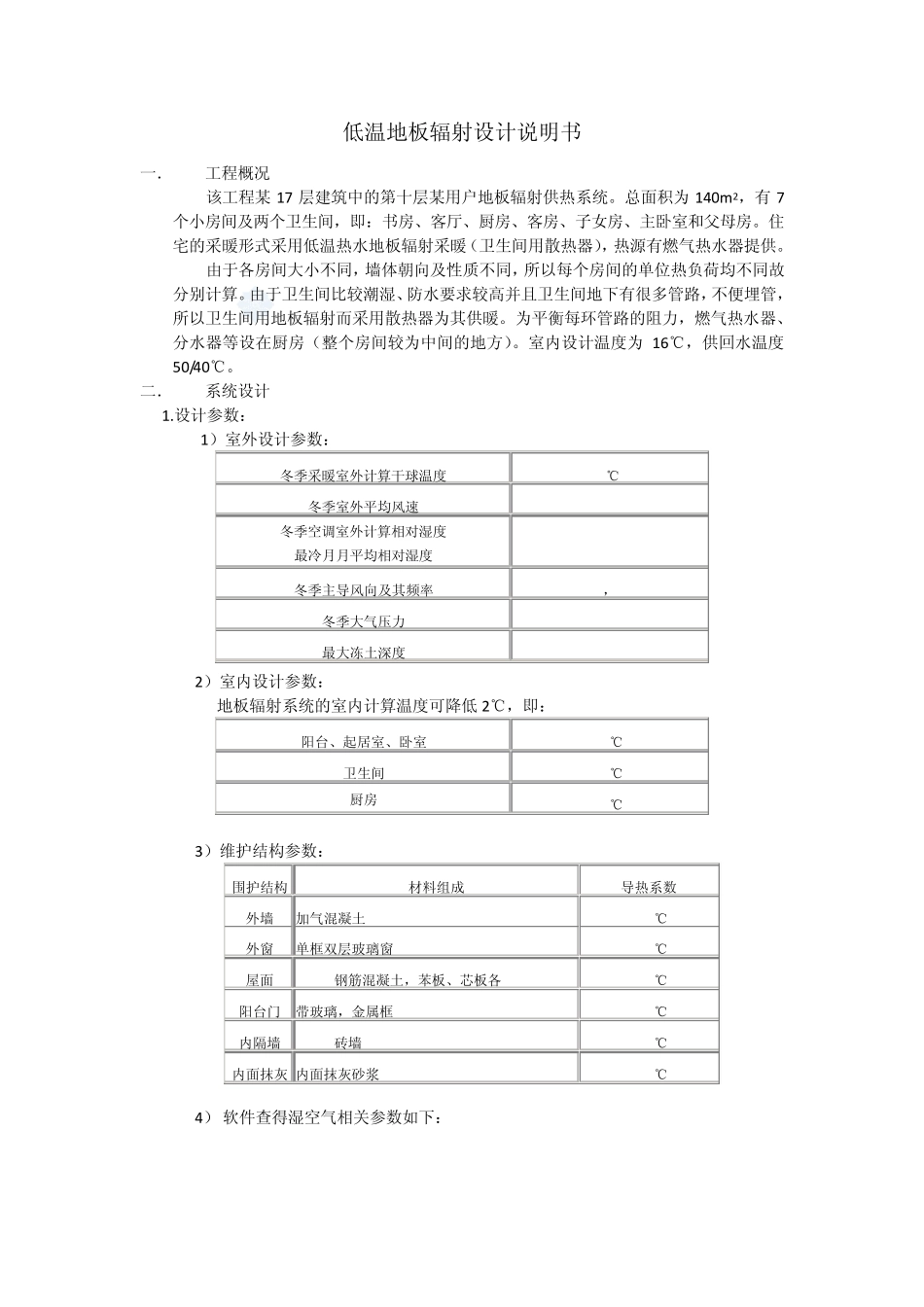

低温地板辐射设计说明书

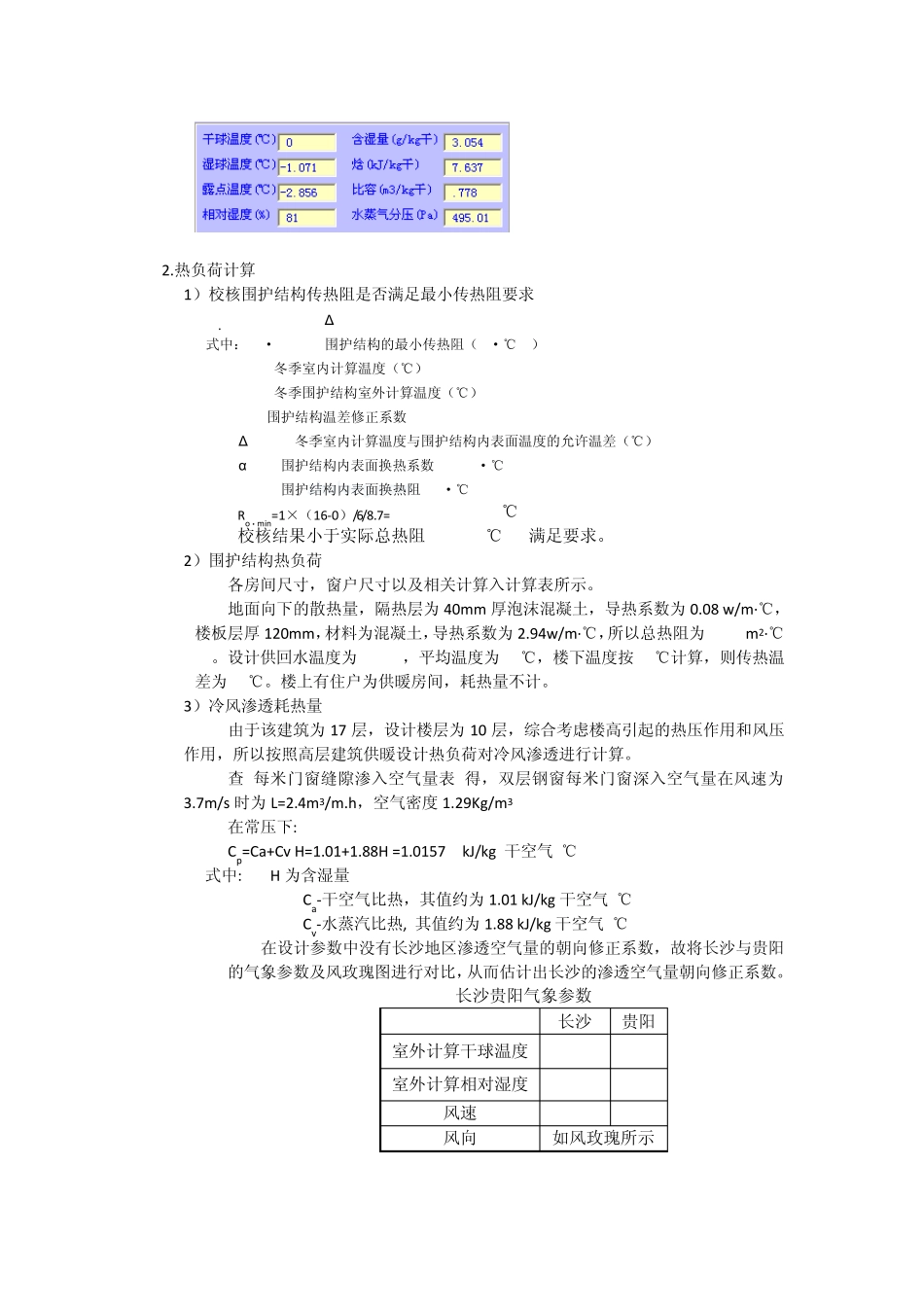

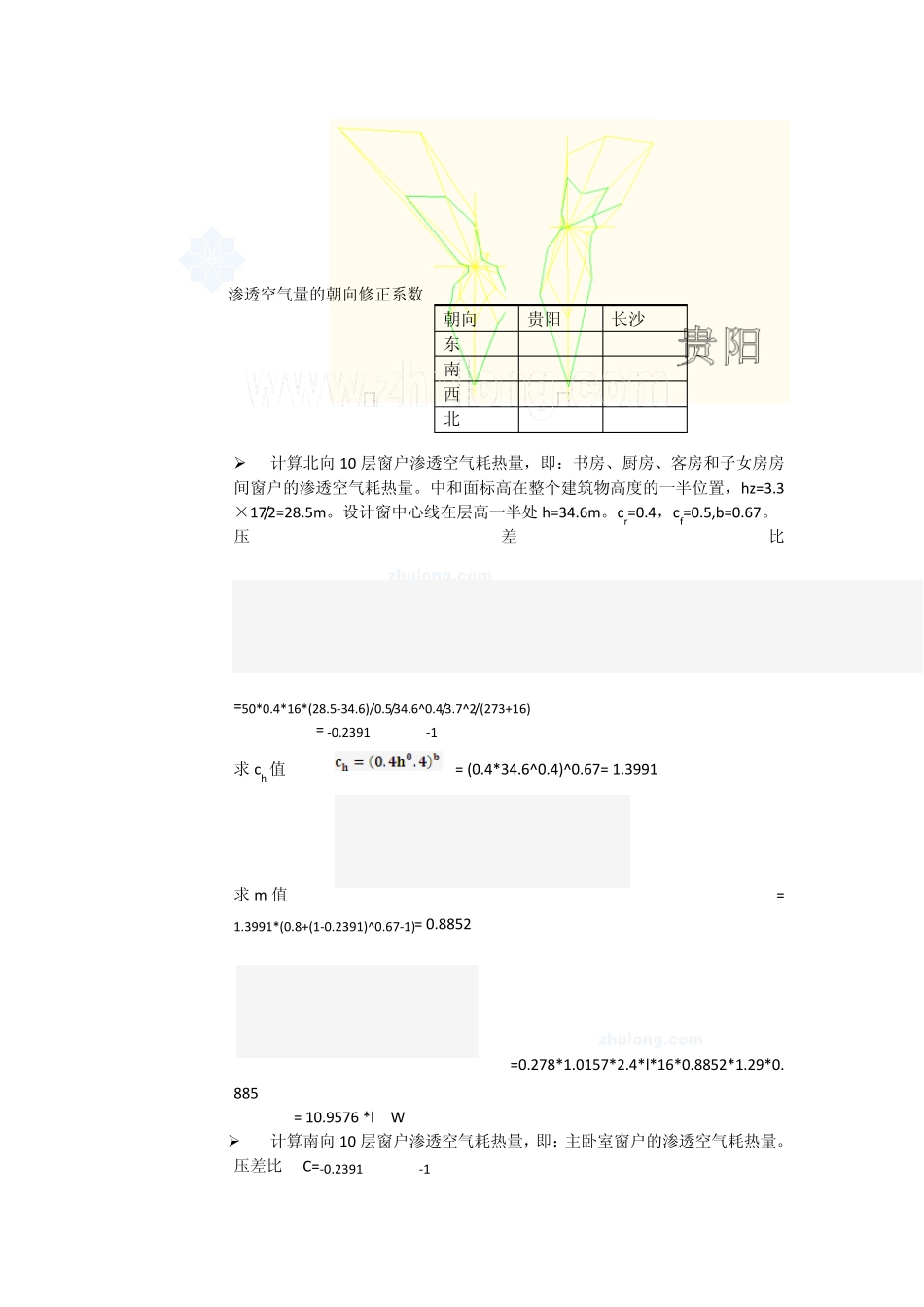

低温地板辐射设计说明书 一． 工程概况 该工程某 17 层建筑中的第十层某用户地板辐射供热系统。总面积为 140m 2，有 7个小房间及两个卫生间，即：书房、客厅、厨房、客房、子女房、主卧室和父母房。住宅的采暖形式采用低温热水地板辐射采暖（卫生间用散热器），热源有燃气热水器提供。 由于各房间大小不同，墙体朝向及性质不同，所以每个房间的单位热负荷均不同故分别计算。由于卫生间比较潮湿、防水要求较高并且卫生间地下有很多管路，不便埋管，所以卫生间用地板辐射而采用散热器为其供暖。为平衡每环管路的阻力，燃气热水器、分水器等设在厨房（整个房间较为中间的地方）。室内设计温度为 16℃，供回水温度50/40℃。 二． 系统设计 1.设计参数： 1）室外设计参数： 2）室内设计参数： 地板辐射系统的室内计算温度可降低 2℃，即： 3）维护结构参数： 4） 软件查得湿空气相关参数如下： 冬季采暖室外计算干球温度 0℃ 冬季室外平均风速 3.7m/s 冬季空调室外计算相对湿度 (最冷月月平均相对湿度) 81% 冬季主导风向及其频率 C 39%，N 12% 冬季大气压力 101.99KPa 最大冻土深度 5cm 阳台、起居室、卧室 16℃ 卫生间 14℃ 厨房 14℃ 围护结构 材料组成 导热系数 外墙 加气混凝土 K=0.22W/m2.℃ 外窗 单框双层玻璃窗 K=3.49W/m2.℃ 屋面 100mm钢筋混凝土，苯板、芯板各 5mm K=0.46W/m2.℃ 阳台门 带玻璃，金属框 K=6.40W/m2.℃ 内隔墙 240mm砖墙 K=2.03W/m2.℃ 内面抹灰 内面抹灰砂浆 20mm K=0.87W/m2.℃ 2.热负荷计算 1）校核围护结构传热阻是否满足最小传热阻要求 Ro·min=a(tn-tw)Rn /Δ ty 式中：Ro·min ---围护结构的最小传热阻（m2·℃/W） tn---冬季室内计算温度（℃） tw---冬季围护结构室外计算温度（℃） a---围护结构温差修正系数 Δ ty ---冬季室内计算温度与围护结构内表面温度的允许温差（℃） α n---围护结构内表面换热系数[W/(m2·℃)] Rn---围护结构内表面换热阻(m2·℃/W) Ro·min=1×（16-0）/6/8.7= 0.306513 m2℃/W 校核结果小于实际总热阻1.272m2℃/W,满足要求。 2）围护结构热负荷 各房间尺寸，窗户尺寸以及相关计算入计算表所示。 地面向下的散热量，隔热层为 40mm 厚泡沫混凝土，导热系数为 0.08 w/m·℃，楼板层厚 120mm，材料为混凝土，导热系数为 2.94w/m·℃，所以总热阻为 0.54 m2·℃/W。设计供回水温度为 50/40...
