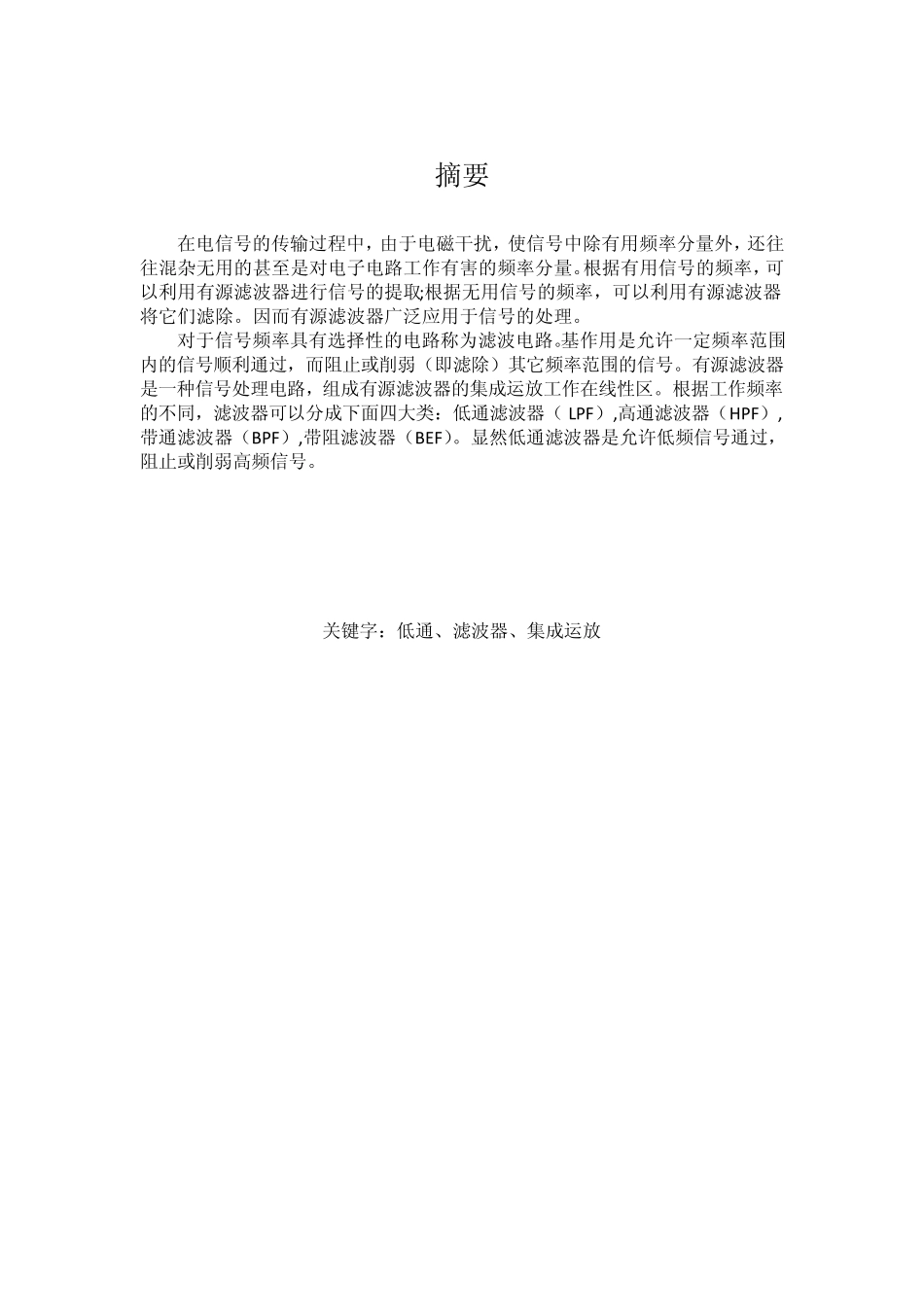

课程设计说明书 课程设计名称： 模拟电路课程设计 课程设计题目： 二阶低通滤波器的设计 学 院 名 称： 信息工程学院 专业： 通信工程 班级： 090423 学号： 09042335 姓名： XXX 评分： 教师： XXX 20 11 年 3 月 20 日 模拟电路 课程设计任务书 2010－ 2011 学年 第 2 学期 第 1 周－ 2 周 题目 二阶低通滤波器的设计 内容及要求 ① 分别用压控电压源和无限增益多路反馈二种方法设计电路； ② 截止频率fc=2KHz； ③ 增益AV＝2； 进度安排 1. 布置任务、查阅资料、选择方案，领仪器设备： 2天； 2. 领元器件、制作、焊接：3天 3．调试＋验收： 2.5天 4. 提交报告：2010-2011 学年第二学期3～7 周 学生姓名： 指导时间：第1～2周 指导地点：E楼508室 任务下达 2011年 2 月21 日 任务完成 2011 年 2 月 6 日 考核方式 1.评阅 √□ 2.答辩 √□ 3.实际操作√□ 4.其它√□ 指导教师 饶烜 系（部）主任 付崇芳 摘要 在电信号的传输过程中，由于电磁干扰，使信号中除有用频率分量外，还往往混杂无用的甚至是对电子电路工作有害的频率分量。根据有用信号的频率，可以利用有源滤波器进行信号的提取;根据无用信号的频率，可以利用有源滤波器将它们滤除。因而有源滤波器广泛应用于信号的处理。 对于信号频率具有选择性的电路称为滤波电路。基作用是允许一定频率范围内的信号顺利通过，而阻止或削弱（即滤除）其它频率范围的信号。有源滤波器是一种信号处理电路，组成有源滤波器的集成运放工作在线性区。根据工作频率的不同，滤波器可以分成下面四大类：低通滤波器（LPF）,高通滤波器（HPF）,带通滤波器（BPF）,带阻滤波器（BEF）。显然低通滤波器是允许低频信号通过，阻止或削弱高频信号。 关键字：低通、滤波器、集成运放 目录 前言………………………………………………………………………1 第一章 设计内容及要求………………………………………………2 第二章 工作原理及系统组成 2.1 工作原理………………………………………………………3 2.2 系统组成………………………………………………………3 第三章 电路设计、参数计算、器件选择……………………………5 第四章 实验.调试 及测试结果分析…………………………………10 第五章 心得体会………………………………………………………11 参考文献………………………………………...
