住宅小区设计风环境分析案例

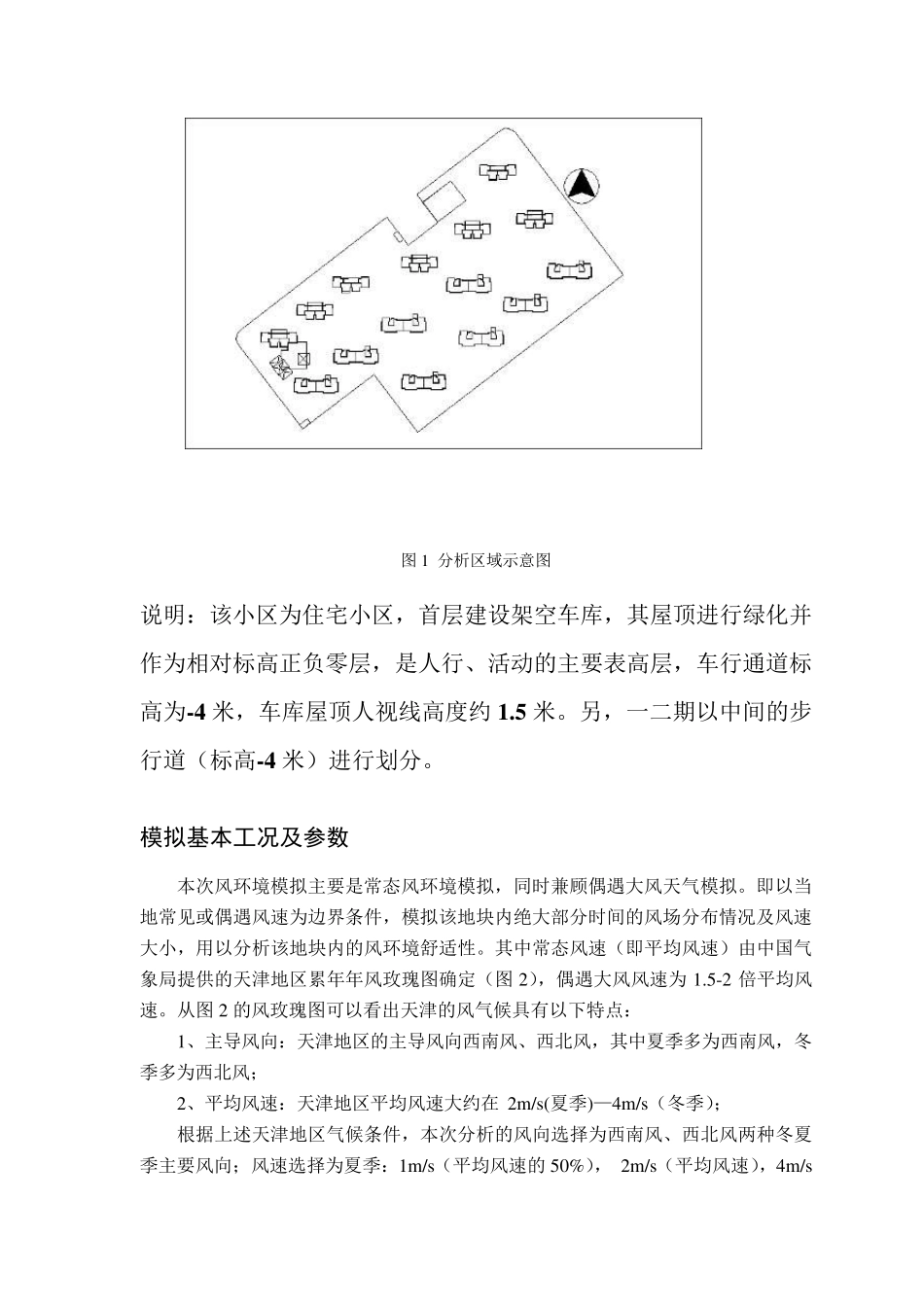

图 1 分析区域示意图 说明：该小区为住宅小区，首层建设架空车库，其屋顶进行绿化并作为相对标高正负零层，是人行、活动的主要表高层，车行通道标高为-4 米，车库屋顶人视线高度约 1 .5 米。另，一二期以中间的步行道（标高-4 米）进行划分。 模拟基本工况及参数 本次风环境模拟主要是常态风环境模拟，同时兼顾偶遇大风天气模拟。即以当地常见或偶遇风速为边界条件，模拟该地块内绝大部分时间的风场分布情况及风速大小，用以分析该地块内的风环境舒适性。其中常态风速（即平均风速）由中国气象局提供的天津地区累年年风玫瑰图确定（图 2），偶遇大风风速为 1.5-2 倍平均风速。从图 2 的风玫瑰图可以看出天津的风气候具有以下特点： 1、主导风向：天津地区的主导风向西南风、西北风，其中夏季多为西南风，冬季多为西北风； 2、平均风速：天津地区平均风速大约在2m/s(夏季)—4m/s（冬季）； 根据上述天津地区气候条件，本次分析的风向选择为西南风、西北风两种冬夏季主要风向；风速选择为夏季：1m/s（平均风速的 50%）， 2m/s（平均风速），4m/s （平均风速的2 倍）；冬季：2m/s（平均风速的50%）， 4m/s（平均风速），6m/s（平均风速的2 倍）6 种风速共计6 种工况进行分析。 图 2 天津地区风玫瑰图 各工况分析结果 本次分析重点对下列 5 个风通道及其周边进行分析，各个通道位置如下图绿色箭头所示： 图 3 该地块主要风通道示意图 1123452543 4.1 工况1:夏季西南风，风速1m/s 图4 -2 .5 米高风速及风场分布图（通道4 —4 行人高度） 图5 1 .5 米高风速及风场分布图（室外地面人活动高度） 图6 4 .5 米高风速及风场分布图 图7 9 米高风速及风场分布图 图8 1 8 米高风速及风场分布图 图9 3 6 米高风速及风场分布图 图10 72 米高风速及风场分布图 工况1 结论： 由上述风场分布云图可知： 1、当外部风荷载为1m/s时，该地块内部主要人行通道4—4 和室外活动区域风速均低于 5m/s，最大风速为1m/s（参见图4-5 最大风速），满足室外活动的舒适性要求; 2、该风速下，地块内部的主要风通道风场流线比较明晰，通道1—1，2—2 为夏季主要通风道，随着高度增加流线越加明晰；区域内没有产生明显的无风区和高速涡旋区，当外部风速较低的情况下，内部风通道依然能够保证有一定量的通风，这对夏季室外散热和污染物的消散较有利（参见图6-10）； 3、人行区界面以上各楼层风速逐渐加大...
