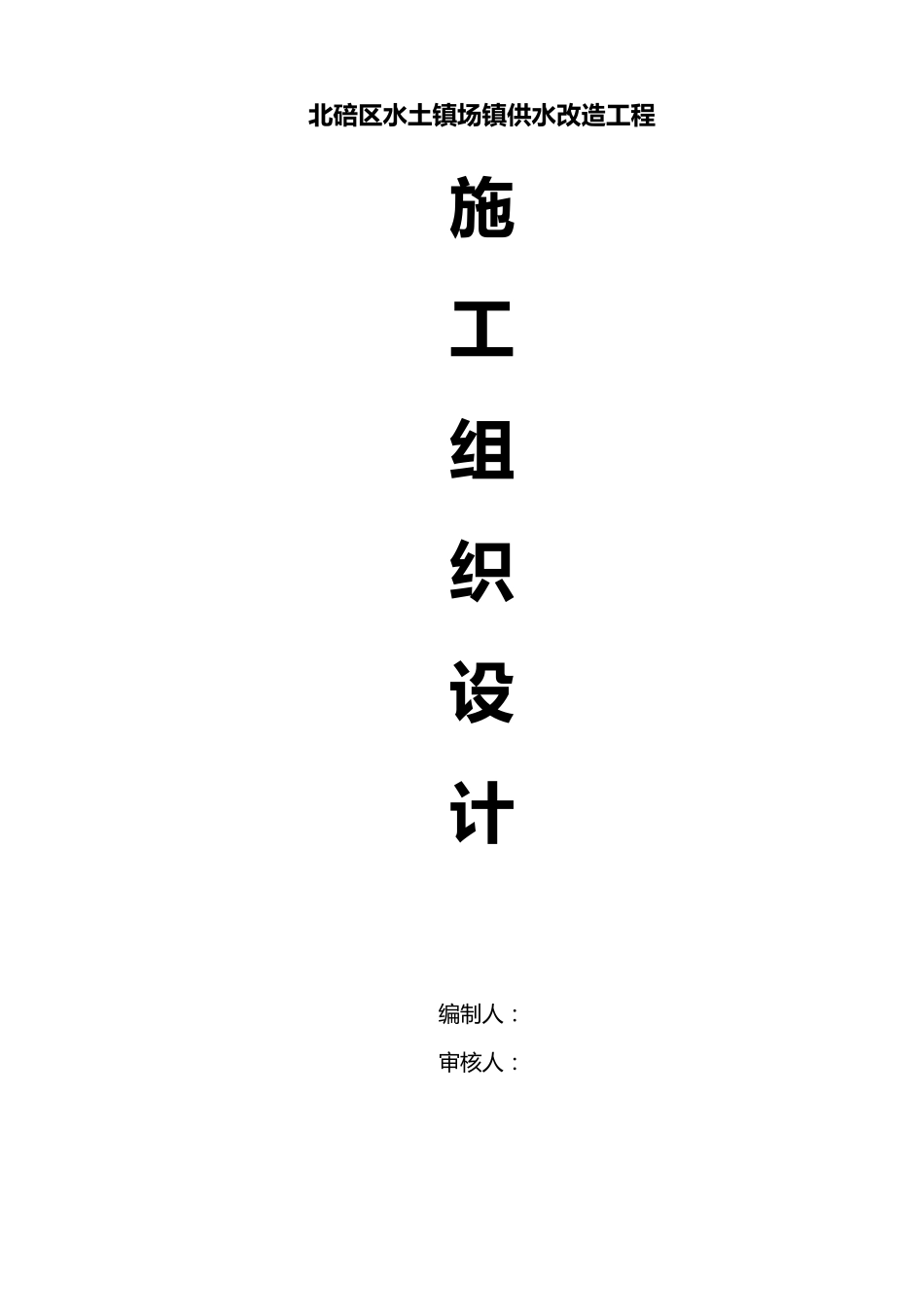

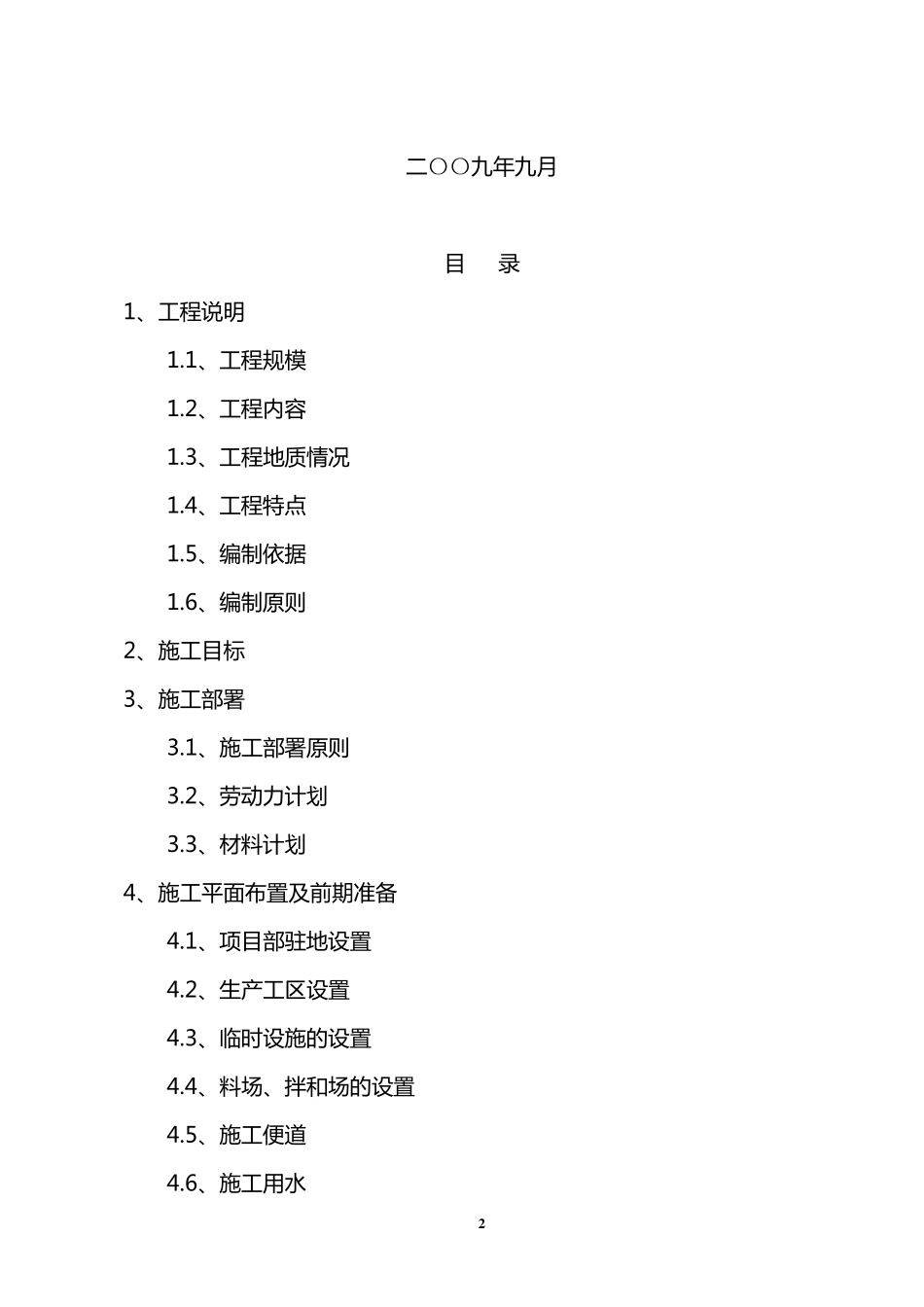

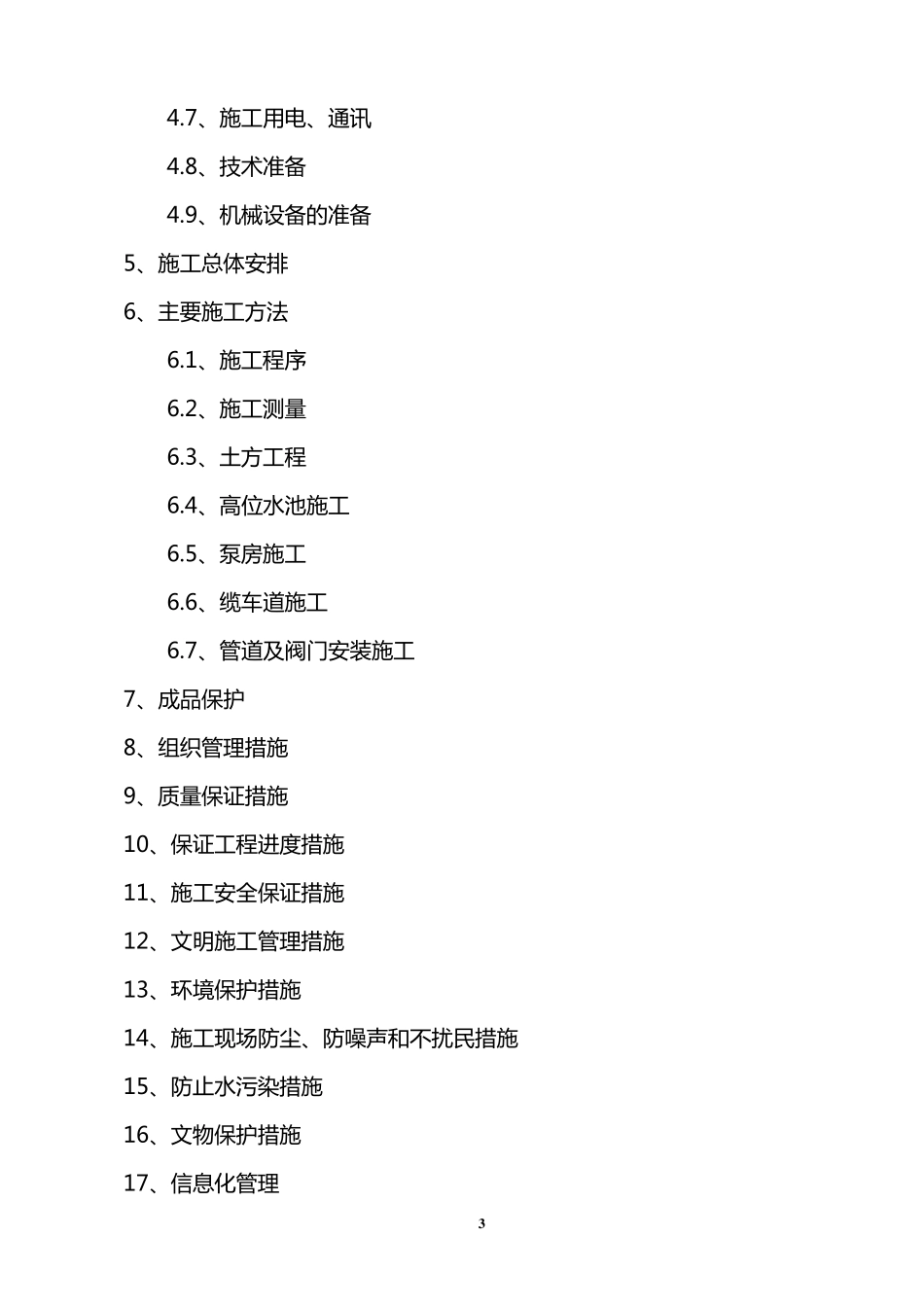

北 碚 区 水 土 镇 场 镇 供水 改造工程 施 工 组 织 设 计 编 制 人： 审核人： 2 二 〇〇九 年 九 月 目 录 1、工程说明 1.1、工程规模 1.2、工程内容 1.3、工程地质情况 1.4、工程特点 1.5、编制依据 1.6、编制原则 2、施工目 标 3、施工部署 3.1、施工部署原则 3.2、劳动力计划 3.3、材料计划 4、施工平面布置及前期准备 4.1、项目 部驻地设置 4.2、生产工区设置 4.3、临时设施的设置 4.4、料场、拌和场的设置 4.5、施工便道 4.6、施工用水 3 4.7、施工用电、通讯 4.8、技术准备 4.9、机械设备的准备 5、施工总体安排 6、主要施工方法 6.1、施工程序 6.2、施工测量 6.3、土方工程 6.4、高位水池施工 6.5、泵房施工 6.6、缆车道施工 6.7、管道及阀门安装施工 7、成品保护 8、组织管理措施 9、质量保证措施 10、保证工程进度措施 11、施工安全保证措施 12、文明施工管理措施 13、环境保护措施 14、施工现场防尘、防噪声和不扰民措施 15、防止水污染措施 16、文物保护措施 17、信息化管理 4 18、工程交验后的服务措施 19、文件资料管理 20、场镇道路段施工专项安全措施 附表一、项目部组织结构图 附表二、施工总进度计划 附表三、施工总平面布置图 附表四、质量保证体系框图 附表五、安全保证体系框图 附表六、主要劳动力计划表 附表七、主要材料供应计划表 5 1、工程说明 1.1、工程规模 本工程位于北碚区水土镇，主要工程规模为：新建泵房 26 平方米一间，新建缆车道一座，安装缆车轨道 85.4 米，安装抽水机组二套，卷扬机一组；新建高位水池一座，蓄水量为 1000 立方米；新安管道 4300 米；增设抽水机组一套，安装抽水管道 2100 米；改建场镇管网 1000 米等工程。具体内容详见施工图纸。 1.2、工程内容 北碚区水土镇场镇供水改造工程为所涉及的土石方工程、管网改造工程、道路恢复工程、新建水池工程、缆车取水工程（含安装缆车轨道、安装抽水机组）、加压泵站工程（含安装抽水机组）等设计施工图所包含的全部内容。 1.3、工程地质情况 详见工程地质报告，此处略。 1.4、工程特点 1.4.1、本工程涉及施工的项目有水池、房屋、球墨管道、PE 管道、机电设备安装等，项目多而杂，对于施工队伍的配置具有较高的要求。 1.4.2、高位水池设计为普通混凝土结构，但是在使用中必须 保 证 砼 不 渗水，因 此必须 在施工中采 取措 施...
