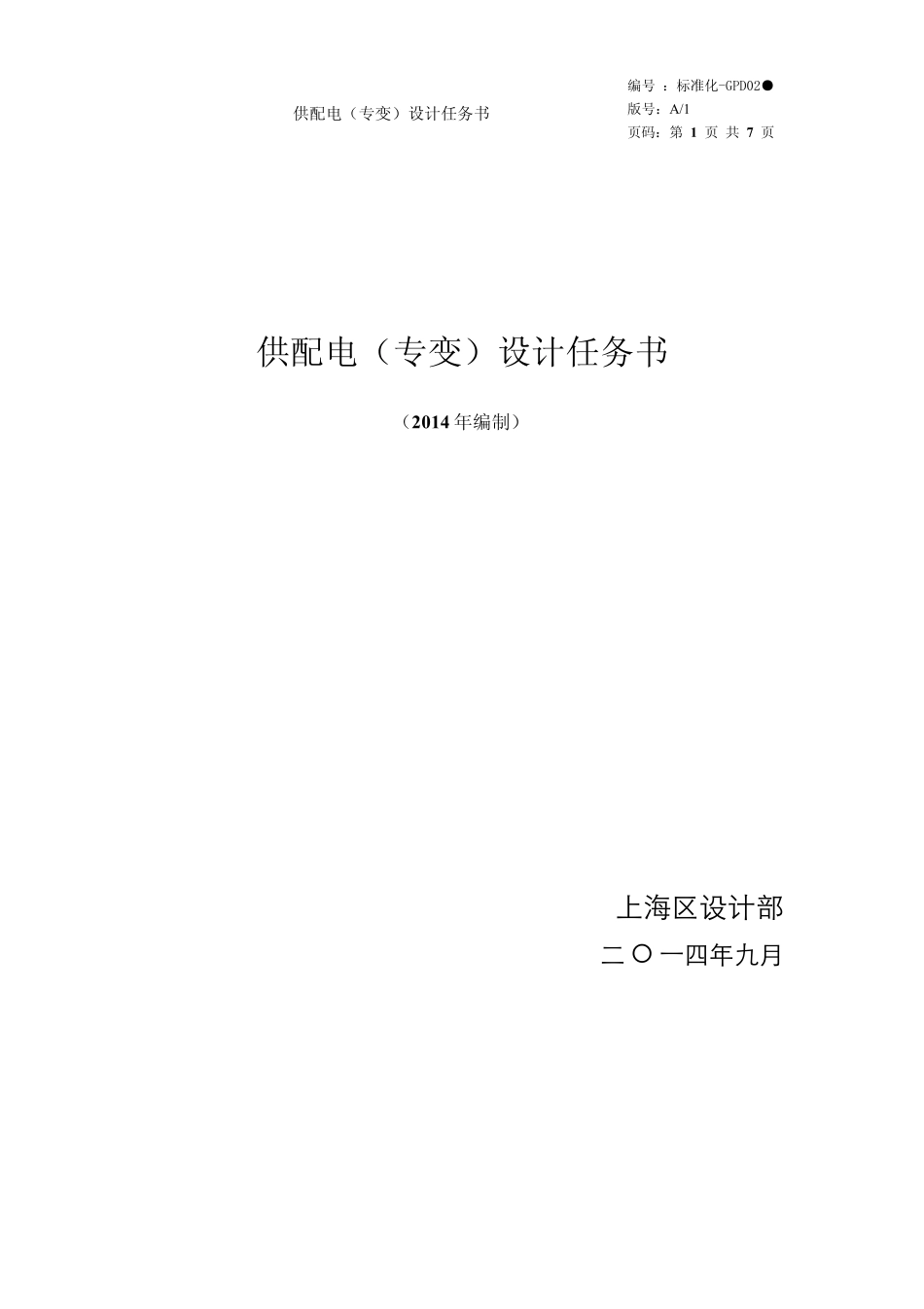

供配电（专变）设计任务书编号：标准化-GPD02●版号：A /1页码：第 1 页 共 7 页供配电（专变）设计任务书（2014 年编制）上海区设计部二 O 一四年九月供配电（专变）设计任务书编号：标准化-GPD02●版号：A/1页码：第 2 页 共 7 页设计依据及基础资料1.1 项目定位简述项目定位。1.2 项目经济技术指标序号项目描述1.总用地面积2.可建设用地面积3.总建筑面积4.裙楼地上商业建筑面积5.裙楼地下建筑面积6.容积率7.建筑密度8.建筑限高1.3 项目业态组合序号楼层/楼号业态描述1.一层/1#楼业态 1面积、设计需求等2.业态 23.二层/1#楼4.三层/2#楼5.四层/3#楼6.五层/4#楼7.六层/5#楼8.负一层/6#楼9.负二层/7#楼10.负三层/8#楼设计范围2.1 设计范围10KV 线路侧开关下桩头至 0.4KV 低压出线柜下桩头内的电气设计供配电（专变）设计任务书编号：标准化-GPD02●版号：A/1页码：第 3 页 共 7 页（不包括土建设计）但提供土建设计要求资料图。设计要求3.1 产品设计标准参照以下的产品设计标准开展设计相关工作。3.2.1 变电所1)材料包装应符合以下规定；变电所选址首先建筑物的地下层（如无地下层或地下层不能满足要求则需设置在首层），但不宜设置在最底层。当地下只有一层或建筑条件限制只能将变电所设置在最底层时，应采取适当抬高变电所的地面 500mm～1000mm 等防水措施及防洪水、消防水或积水从其他渠道腌渍配变电所的措施。2)变电所不应设置在卫生间、浴室或其他经常积水场所的正下方，变电所内不得有给排水，通风等一切金属管道的布置，且不宜与上述场所贴邻。3)变电所宜靠外墙设置，以方便外线的进入，并宜设置两 PU 堵外墙，在期间设置排水设备，避免外墙浸水时水直接进入变电所。4)变电所设置电缆夹层，夹层层高考虑建筑层高，线路优先采用下进下出形式，以方便使用及管理维护，设有夹层的变电室层高要求梁下净高 3.5m，若条件不允许设置电缆夹层则变电室层高要求梁下净高 4m。线路采用上进上出形式。5)变电所宜和主要机房，如冷冻机房、消防泵房、锅炉房和柴发机房相近设置。6)变电所的面积与建筑规模的关系与产品标准相符。3.2.2 高压部分1)双路高压电源，引自不同的上级变电所或不同的开闭站，开闭站宜设置在首层靠近道路，便于抢修及开关电方便的地方，高压供电方案由当地供电部门决定。2)若供电部门只能提供一路10kv高压电源，则需设置柴油发电机组作为第二路电源。应急照明设备由 EPS 提供第二路电源。注：...
