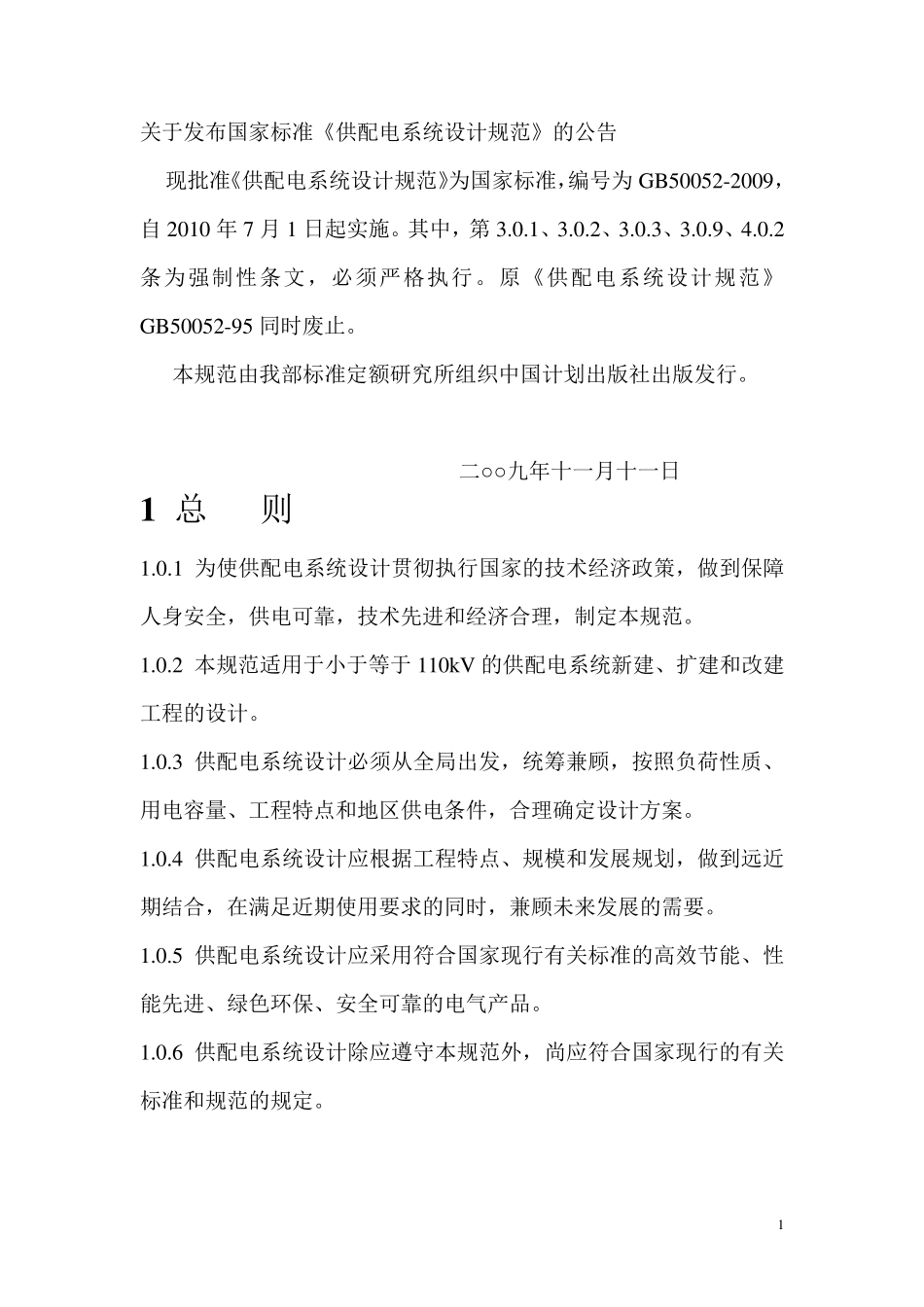

1 关于发布国家标准《供配电系统设计规范》的公告 现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2条为强制性条文，必须严格执行。原《供配电系统设计规范》GB50052-95 同时废止。 本规范由我部标准定额研究所组织中国计划出版社出版发行。 二○○九年十一月十一日 1 总 则 1.0.1 为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制定本规范。 1.0.2 本规范适用于小于等于110kV 的供配电系统新建、扩建和改建工程的设计。 1.0.3 供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。 1.0.4 供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，在满足近期使用要求的同时，兼顾未来发展的需要。 1.0.5 供配电系统设计应采用符合国家现行有关标准的高效节能、性能先进、绿色环保、安全可靠的电气产品。 1.0.6 供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。 2 2 术语 本规范用名词 曾用名词 解 释 关键负荷 （Vital load） 一个用电负荷由于突然断电，足以引起一个安全上的关注时，称该负荷为关键负荷 重要负荷（Essential load） 一个用电负荷由于突然断电，足以引起一个经济上的关注时，称该负荷为重要负荷 一般负荷 （Non essential load） 一个用电负荷既不上眼关键负荷，也不属于重要负荷的，称该负荷为一般负荷 双重电源（Duplicate supply） 到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的 应急电源（Safety electric source） 用来维持安全用电设备工作所需的电源 EPS (Emergeney Power Supply) 集中供电式应急电源 UPS (Uninterrupted Power Supply) 不间断电源 分布式能源 (Distributed Energy Sources) 分布在用户端的能源综合利用系统 供电电压 3 （Voltage of power supplying） 供电部门与用户的产权分界处的电压或由供电协议所规定的计量点的电压 电压偏差 （Voltage deviation） 电压偏移 系统实测电压值和额定电压值之差,通常用额定电压的百分比表示。 即 实测电压-额定电压 电压偏差=————————×100% 额定电压 电压波动 电压波动值Vt (Magnitude of a ...
