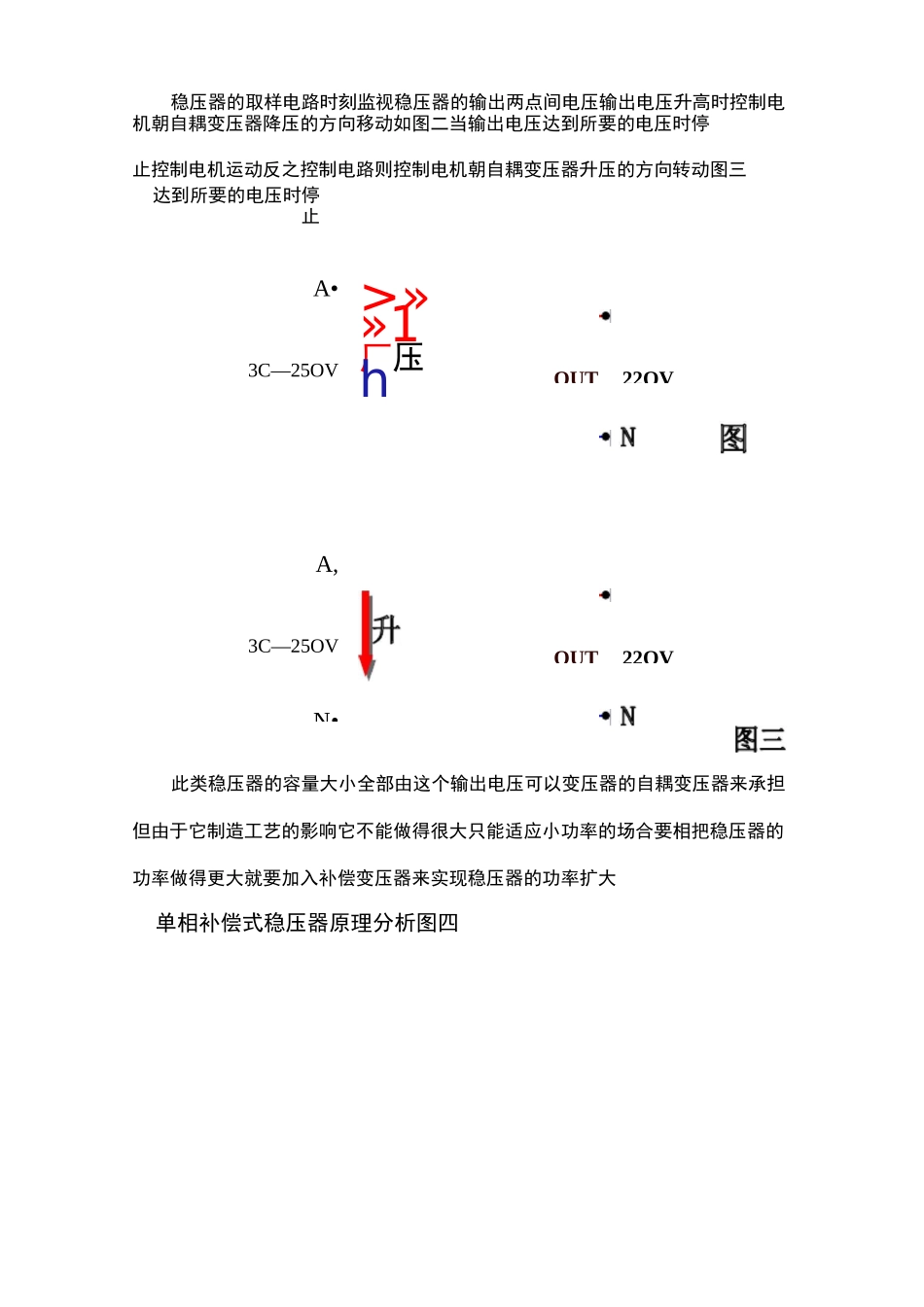

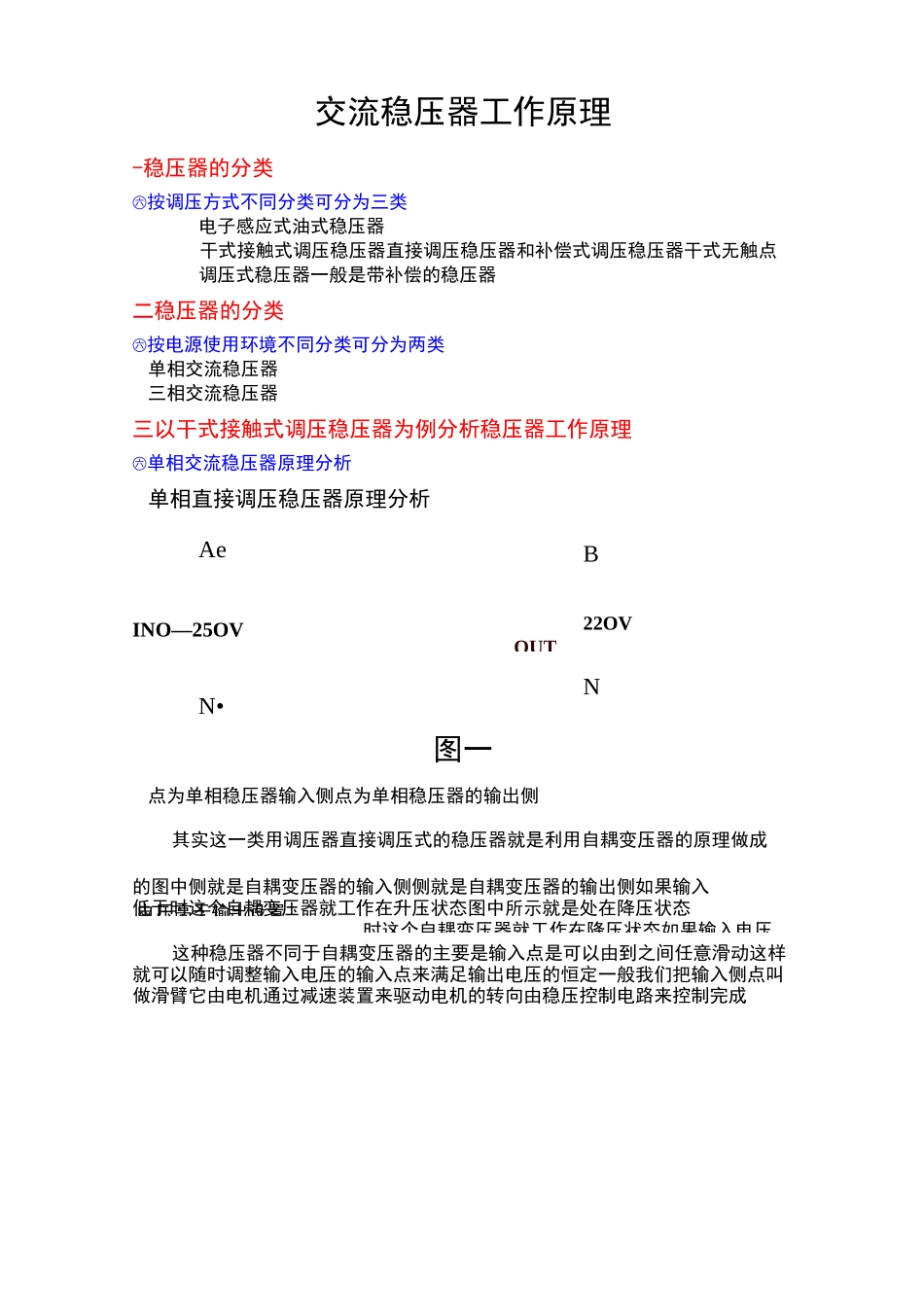

OUTB22OVN电压高于输出设置时这个自耦变压器就工作在降压状态如果输入电压交流稳压器工作原理-稳压器的分类㊅按调压方式不同分类可分为三类电子感应式油式稳压器干式接触式调压稳压器直接调压稳压器和补偿式调压稳压器干式无触点调压式稳压器一般是带补偿的稳压器二稳压器的分类㊅按电源使用环境不同分类可分为两类单相交流稳压器三相交流稳压器三以干式接触式调压稳压器为例分析稳压器工作原理㊅单相交流稳压器原理分析单相直接调压稳压器原理分析AeINO—25OVN•图一点为单相稳压器输入侧点为单相稳压器的输出侧其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的图中侧就是自耦变压器的输入侧侧就是自耦变压器的输出侧如果输入低于时这个自耦变压器就工作在升压状态图中所示就是处在降压状态这种稳压器不同于自耦变压器的主要是输入点是可以由到之间任意滑动这样就可以随时调整输入电压的输入点来满足输出电压的恒定一般我们把输入侧点叫做滑臂它由电机通过减速装置来驱动电机的转向由稳压控制电路来控制完成达到所要的电压时停止A•3C—25OVN•>»»1厂压hOUT22OVA,3C—25OVN•OUT22OV稳压器的取样电路时刻监视稳压器的输出两点间电压输出电压升高时控制电机朝自耦变压器降压的方向移动如图二当输出电压达到所要的电压时停止控制电机运动反之控制电路则控制电机朝自耦变压器升压的方向转动图三此类稳压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担但由于它制造工艺的影响它不能做得很大只能适应小功率的场合要相把稳压器的功率做得更大就要加入补偿变压器来实现稳压器的功率扩大单相补偿式稳压器原理分析图四IN19O-25OV那么就有下面等式U1A•VWWWV—tF/WVWWV^N*■上图为带补偿式单相交流稳压器原理图主要由调压变压器和补偿变压器组成从图中可以看出补偿变压器的低压侧线圈串联在稳压器的主回路中那么这种稳压器输出的主要能量是通过补偿变压器的低压侧线圈直接加给输出负载的只要把补偿变压器的二次线圈的线径作得足够大稳压器的功率就可以做得很大调压变压器只要负担输入电压与输出电压的差额部分按稳压器可允许的输入变化范围的大小不等调压变压器的功率大小往往是稳压器实际容量的几分之一这由稳压器的配比这个参数来决定调压变压器的大小下面我们分析它的工作原理调压变压器主要担任提供补偿电压这个补偿电压的大小和方向根据调压变压器的滑臂的移动都是可以改变的这就可以在补偿变压器的低压侧得到大小...
