10kV-中压开关柜技术规范标准[详]

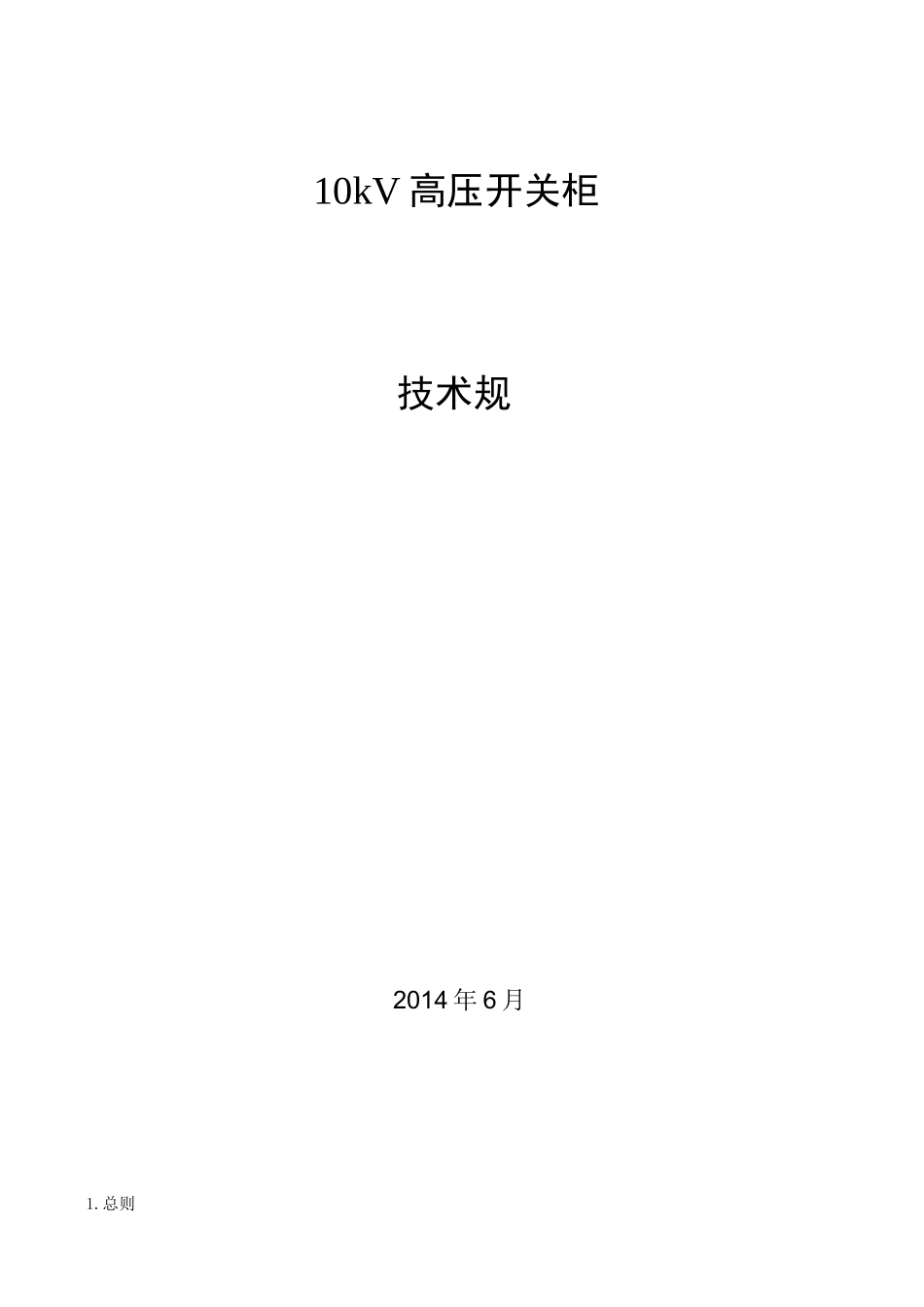

10kV-中压开关柜技术规范标准[详]_第1页
1/15

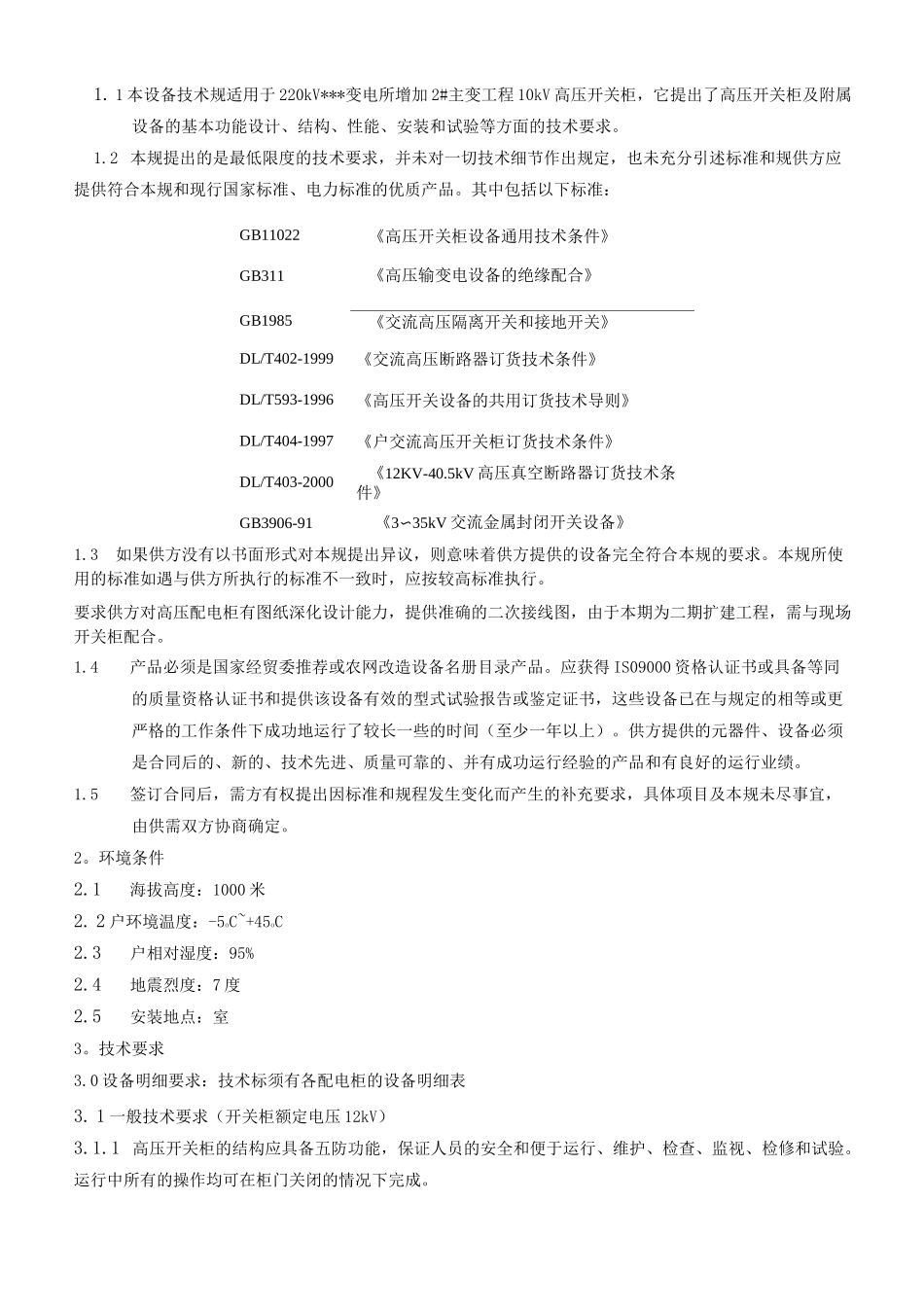

10kV-中压开关柜技术规范标准[详]_第2页
2/15

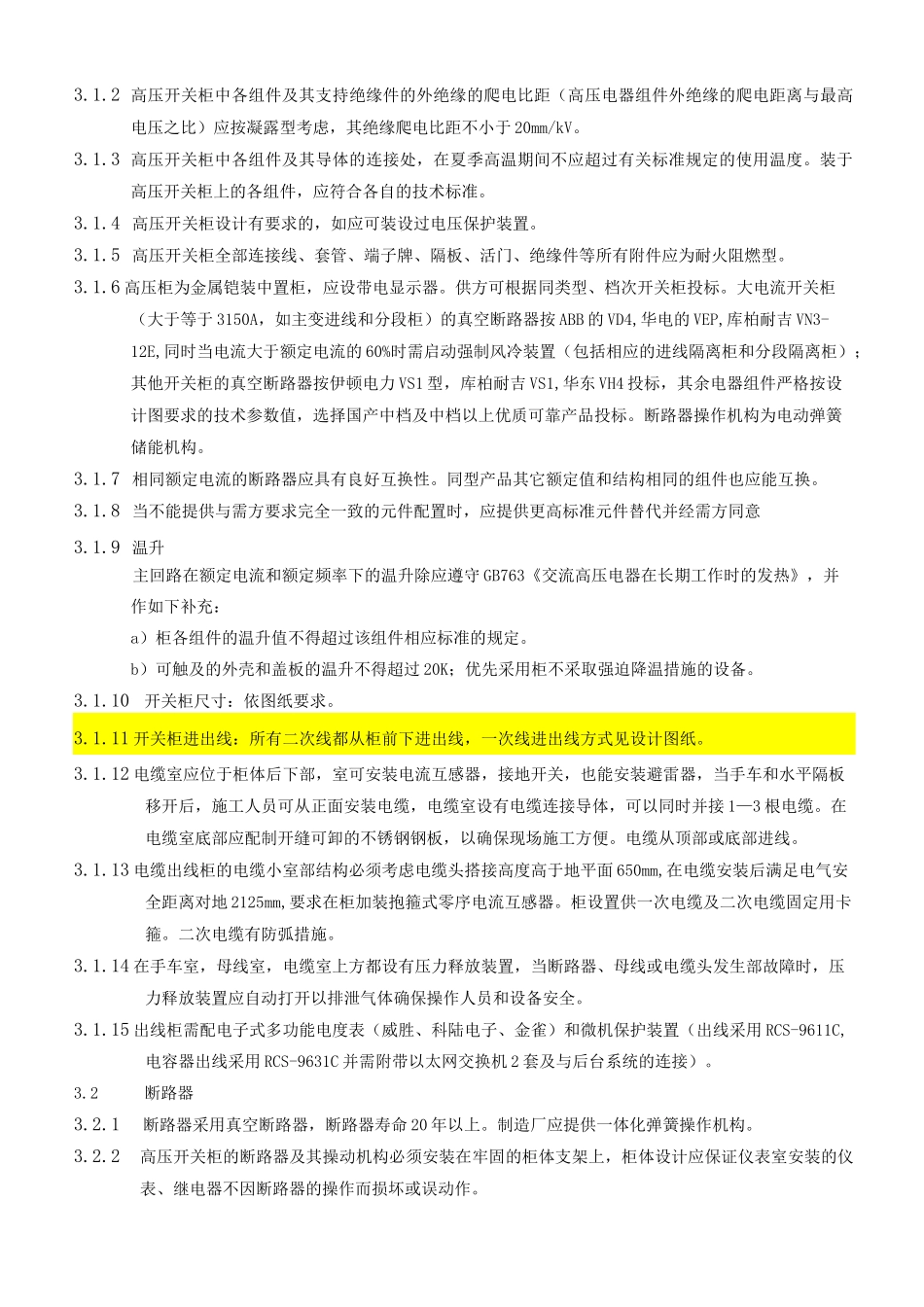

10kV-中压开关柜技术规范标准[详]_第3页
3/15
1.总则10kV 高压开关柜技术规2014 年 6 月1. 1 本设备技术规适用于 220kV***变电所增加 2#主变工程 10kV 高压开关柜,它提出了高压开关柜及附属设备的基本功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本规提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述标准和规供方应提供符合本规和现行国家标准、电力标准的优质产品。其中包括以下标准:GB11022《高压开关柜设备通用技术条件》GB311《高压输变电设备的绝缘配合》GB1985《交流高压隔离开关和接地开关》DL/T402-1999《交流高压断路器订货技术条件》DL/T593-1996《高压开关设备的共用订货技术导则》DL/T404-1997《户交流高压开关柜订货技术条件》DL/T403-2000《12KV-40.5kV 高压真空断路器订货技术条件》GB3906-91《3〜35kV 交流金属封闭开关设备》1.3如果供方没有以书面形式对本规提出异议,则意味着供方提供的设备完全符合本规的要求。本规所使用的标准如遇与供方所执行的标准不一致时,应按较高标准执行。要求供方对高压配电柜有图纸深化设计能力,提供准确的二次接线图,由于本期为二期扩建工程,需与现场开关柜配合。1.4产品必须是国家经贸委推荐或农网改造设备名册目录产品。应获得 IS09000 资格认证书或具备等同的质量资格认证书和提供该设备有效的型式试验报告或鉴定证书,这些设备已在与规定的相等或更严格的工作条件下成功地运行了较长一些的时间(至少一年以上)。供方提供的元器件、设备必须是合同后的、新的、技术先进、质量可靠的、并有成功运行经验的产品和有良好的运行业绩。1.5签订合同后,需方有权提出因标准和规程发生变化而产生的补充要求,具体项目及本规未尽事宜,由供需双方协商确定。2。环境条件2.1海拔高度:1000 米2. 2 户环境温度:-5oC~+45oC2.3户相对湿度:95%2.4地震烈度:7 度2.5安装地点:室3。技术要求3.0 设备明细要求:技术标须有各配电柜的设备明细表3. 1 一般技术要求(开关柜额定电压 12kV)3.1.1 高压开关柜的结构应具备五防功能,保证人员的安全和便于运行、维护、检查、监视、检修和试验。运行中所有的操作均可在柜门关闭的情况下完成。3.1.2 高压开关柜中各组件及其支持绝缘件的外绝缘的爬电比距(高压电器组件外绝缘的爬电距离与最高电压之比)应按凝露型考虑,其绝缘爬电比距不小于 20mm/kV。3.1.3 高压开关柜中各组件及其导体的连接处,在夏季高温期间不应超过有关标准规定的使用温度...
