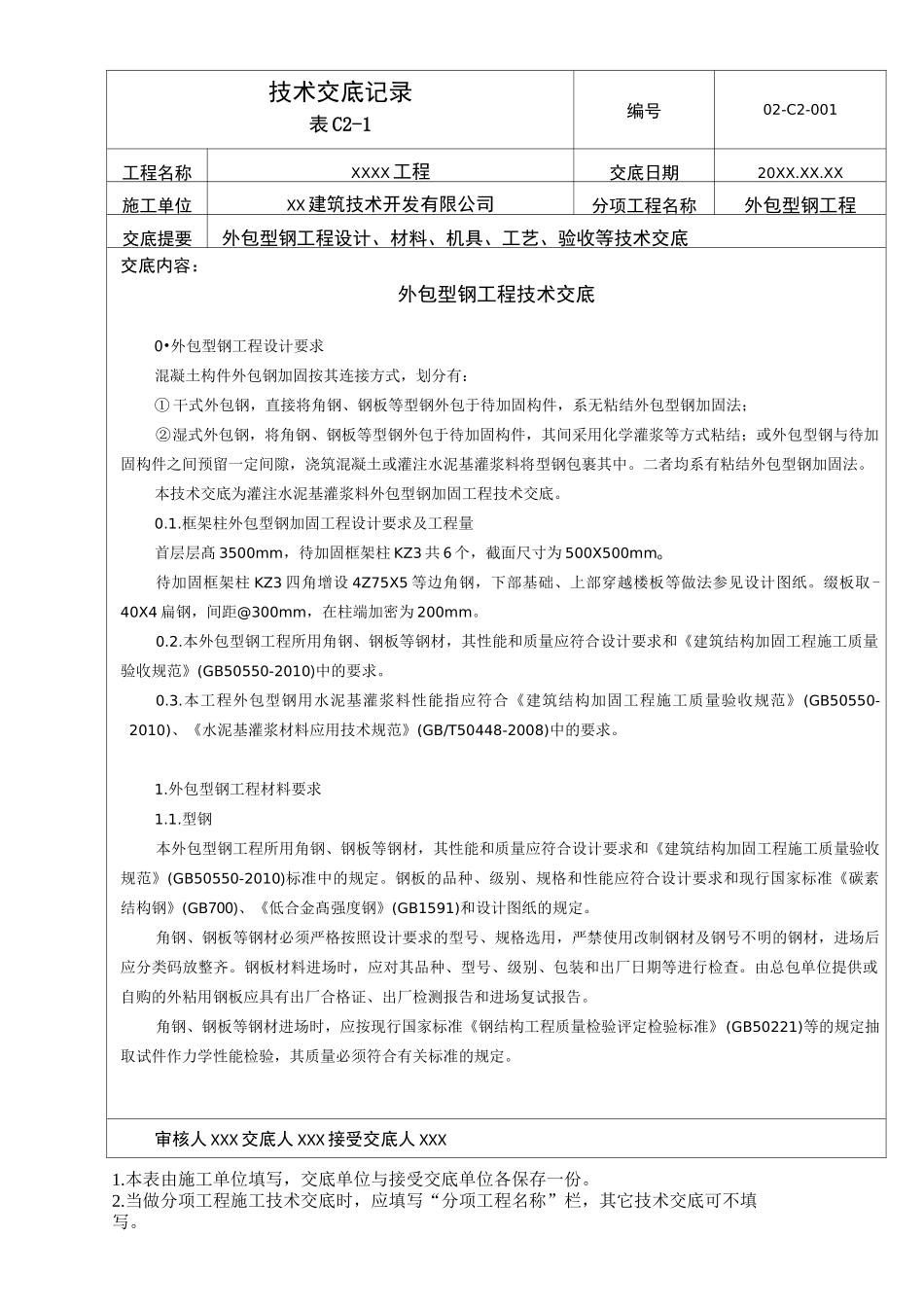

1.本表由施工单位填写,交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时,应填写“分项工程名称”栏,其它技术交底可不填写。技术交底记录表 C2-1编号02-C2-001工程名称XXXX 工程交底日期20XX.XX.XX施工单位XX 建筑技术开发有限公司分项工程名称外包型钢工程交底提要外包型钢工程设计、材料、机具、工艺、验收等技术交底交底内容:外包型钢工程技术交底0•外包型钢工程设计要求混凝土构件外包钢加固按其连接方式,划分有:① 干式外包钢,直接将角钢、钢板等型钢外包于待加固构件,系无粘结外包型钢加固法;②湿式外包钢,将角钢、钢板等型钢外包于待加固构件,其间采用化学灌浆等方式粘结;或外包型钢与待加固构件之间预留一定间隙,浇筑混凝土或灌注水泥基灌浆料将型钢包裹其中。二者均系有粘结外包型钢加固法。本技术交底为灌注水泥基灌浆料外包型钢加固工程技术交底。0.1.框架柱外包型钢加固工程设计要求及工程量首层层髙 3500mm,待加固框架柱 KZ3 共 6 个,截面尺寸为 500X500mmo待加固框架柱 KZ3 四角增设 4Z75X5 等边角钢,下部基础、上部穿越楼板等做法参见设计图纸。缀板取-40X4 扁钢,间距@300mm,在柱端加密为 200mm。0.2.本外包型钢工程所用角钢、钢板等钢材,其性能和质量应符合设计要求和《建筑结构加固工程施工质量验收规范》(GB50550-2010)中的要求。0.3.本工程外包型钢用水泥基灌浆料性能指应符合《建筑结构加固工程施工质量验收规范》(GB50550-2010)、《水泥基灌浆材料应用技术规范》(GB/T50448-2008)中的要求。1.外包型钢工程材料要求1.1.型钢本外包型钢工程所用角钢、钢板等钢材,其性能和质量应符合设计要求和《建筑结构加固工程施工质量验收规范》(GB50550-2010)标准中的规定。钢板的品种、级别、规格和性能应符合设计要求和现行国家标准《碳素结构钢》(GB700)、《低合金髙强度钢》(GB1591)和设计图纸的规定。角钢、钢板等钢材必须严格按照设计要求的型号、规格选用,严禁使用改制钢材及钢号不明的钢材,进场后应分类码放整齐。钢板材料进场时,应对其品种、型号、级别、包装和出厂日期等进行检查。由总包单位提供或自购的外粘用钢板应具有出厂合格证、出厂检测报告和进场复试报告。角钢、钢板等钢材进场时,应按现行国家标准《钢结构工程质量检验评定检验标准》(GB50221)等的规定抽取试件作力学性能检验,其质量必须符合有关标准的规定。审核人 XXX 交底人 XXX 接受交底人 XXX1.本...
