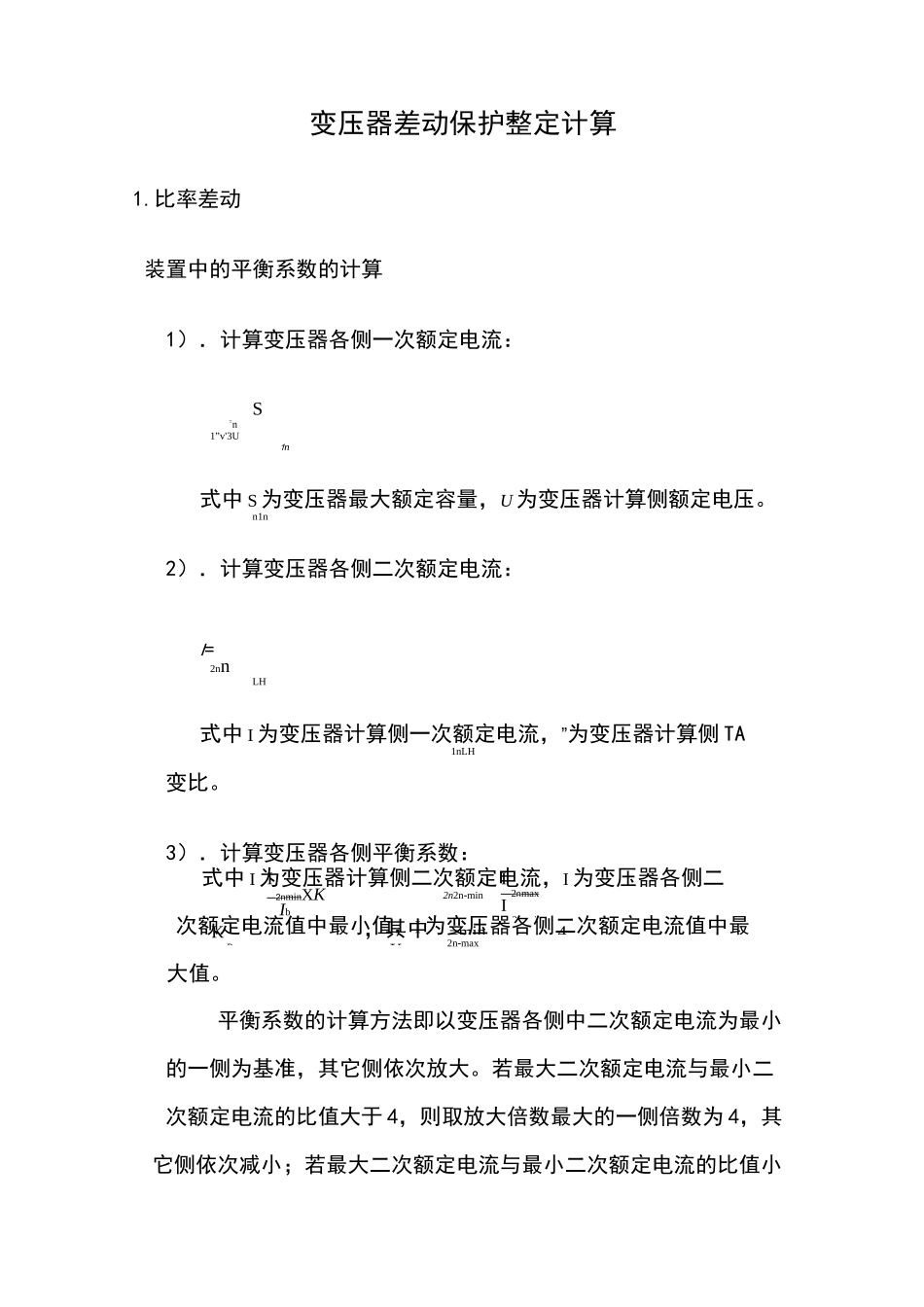

KPI―2nminXKIb，其中K=minI—2nmaxI2n-min,4变压器差动保护整定计算1.比率差动装置中的平衡系数的计算1）．计算变压器各侧一次额定电流：S=n1”v'3U1n式中 S 为变压器最大额定容量，U 为变压器计算侧额定电压。n1n2）．计算变压器各侧二次额定电流：I=2nnLH式中 I 为变压器计算侧一次额定电流，”为变压器计算侧 TA1nLH变比。3）．计算变压器各侧平衡系数：式中 I 为变压器计算侧二次额定电流，I 为变压器各侧二2n2n-min次额定电流值中最小值，I 为变压器各侧二次额定电流值中最2n-max大值。平衡系数的计算方法即以变压器各侧中二次额定电流为最小的一侧为基准，其它侧依次放大。若最大二次额定电流与最小二次额定电流的比值大于 4，则取放大倍数最大的一侧倍数为 4，其它侧依次减小；若最大二次额定电流与最小二次额定电流的比值小于 4，则取放大倍数最小的一侧倍数为 1，其它侧依次放大。装置为了保证精度，所能接受的最小系数 K 为，因此差动保护各侧ph电流平衡系数调整范围最大可达 16 倍。差动各侧电流相位差的补偿变压器各侧电流互感器采用星形接线，二次电流直接接入本装置。电流互感器各侧的极性都以母线侧为极性端。变压器各侧 TA 二次电流相位由软件调整，装置采用 A->Y 变化调整差流平衡，这样可明确区分涌流和故障的特征，大大加快保护的动作速度。对于 Yo/A-11 的接线，其校正方法如下：Yo 侧：△侧:式中：I、I、r 为△侧 TA 二次电流，i•、i\、i•为△侧 abcabc校正后的各相电流；I；、I；、I•为 Yo 侧 TA 二次电流，I•、I\、ABCabI•为 Yo 侧校正后的各相电流。其它接线方式可以类推。装置中可通 c过变压器接线方式整定控制字（参见装置系统参数定值）选择接线方式。差动电流起动定值I 为差动保护最小动作电流值，应按躲过正常变压器额定负载 cdqd时的最大不平衡电流整定，即：I 二 K（K+AU+Am）Icdqdrelere式中为变压器二次额定电流；K 为可靠系数（一般取〜）；Kereler为电流互感器的比误差（10P 型取 X2,5P 型和 TP 型取 X2）；AU 为变压器调压引起的误差，取调压范围中偏离额定值的最大值（百分值）；Am 为由于电流互感器变比未完全匹配产生的误差，可取为。在工程实用整定计算中可选取 I=（0.2~0.5）I,并应实测最大负载时 cdqde差回路中的不平衡电流。拐点电流的选取对于稳态比率差动的两个拐点电流，装置分别取为和 6le。斜率的整定差动保护的制动电流应大于外部短...
