四工位组合机床的plc控制系统设计介绍

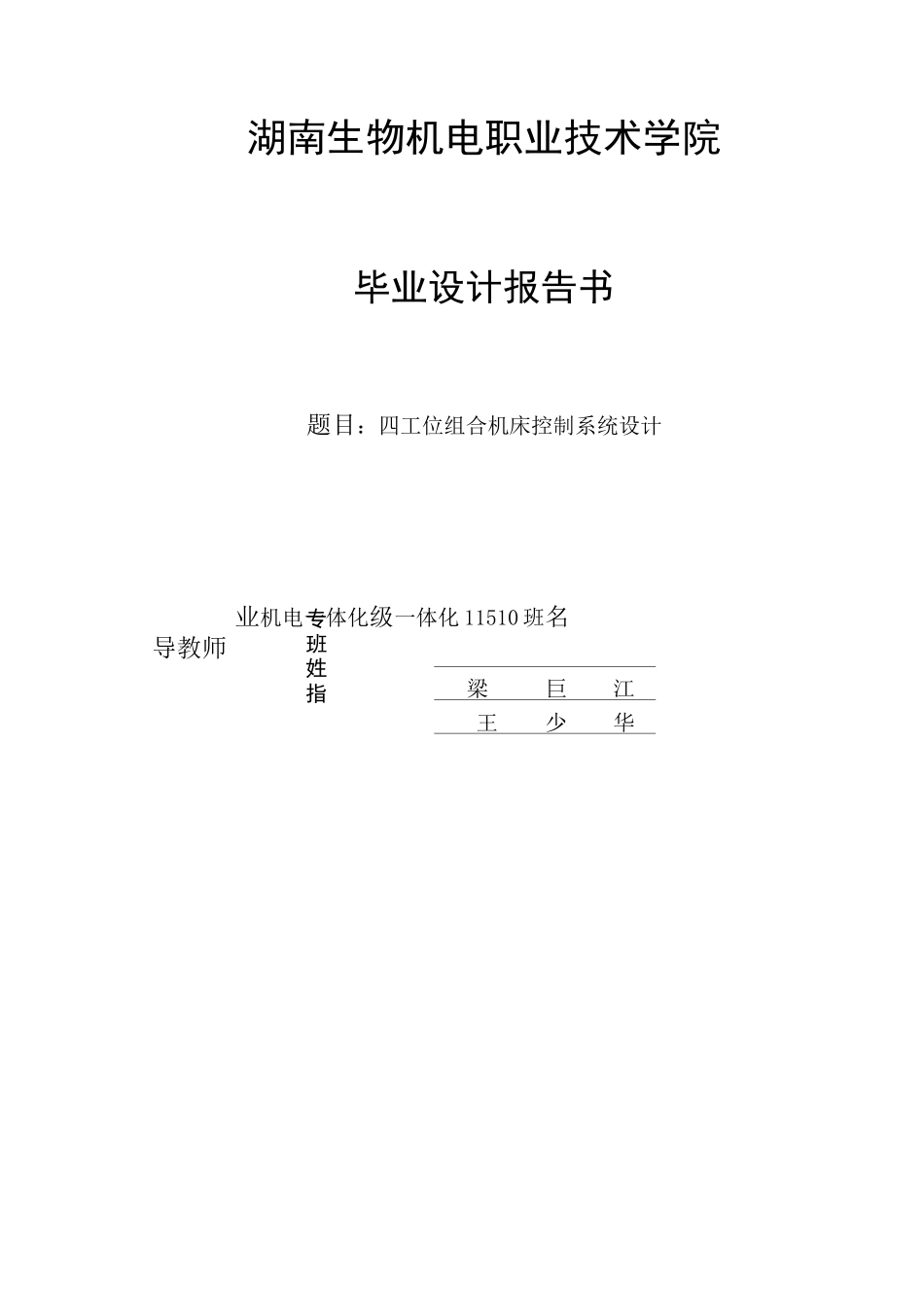

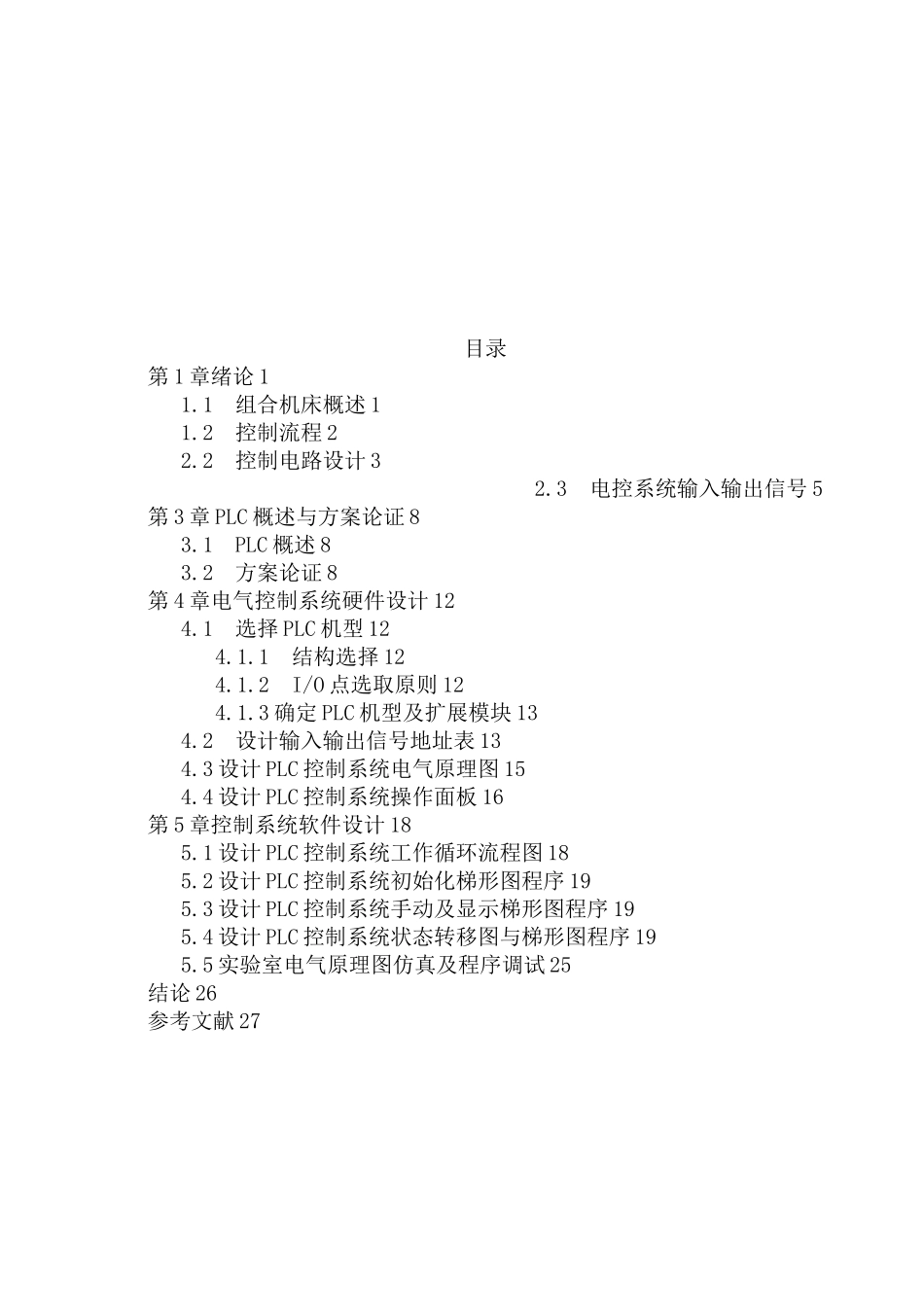

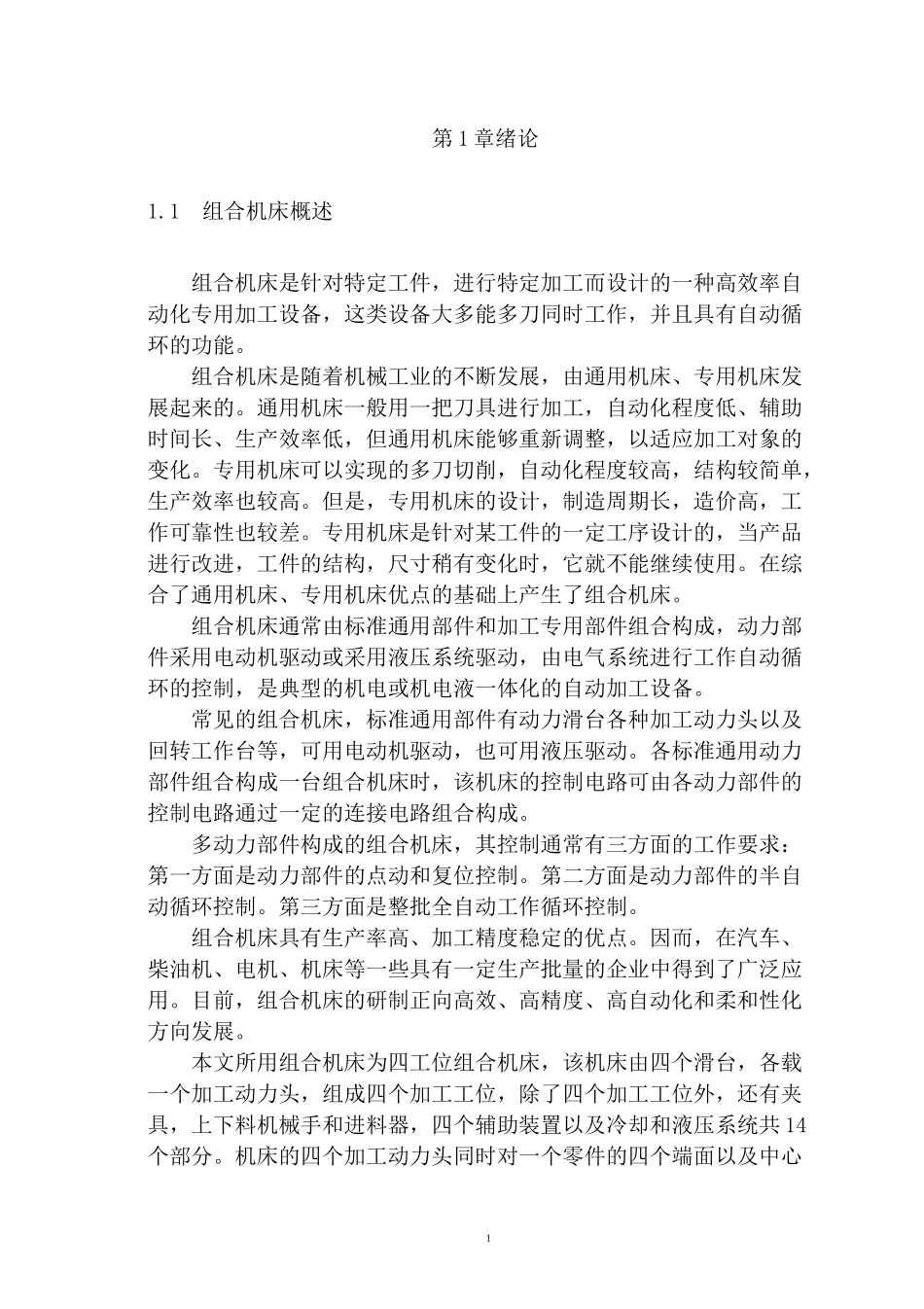

专班姓指湖南生物机电职业技术学院毕业设计报告书题目：四工位组合机床控制系统设计业机电一体化级一体化 11510 班名导教师梁巨江王少华目录第 1 章绪论 11.1组合机床概述 11.2控制流程 22.2控制电路设计 32.3电控系统输入输出信号 5第 3 章 PLC 概述与方案论证 83.1PLC 概述 83.2方案论证 8第 4 章电气控制系统硬件设计 124.1选择 PLC 机型 124.1.1结构选择 124.1.2I/O 点选取原则 124.1.3 确定 PLC 机型及扩展模块 134.2设计输入输出信号地址表 134.3 设计 PLC 控制系统电气原理图 154.4 设计 PLC 控制系统操作面板 16第 5 章控制系统软件设计 185.1 设计 PLC 控制系统工作循环流程图 185.2 设计 PLC 控制系统初始化梯形图程序 195.3 设计 PLC 控制系统手动及显示梯形图程序 195.4 设计 PLC 控制系统状态转移图与梯形图程序 195.5 实验室电气原理图仿真及程序调试 25结论 26参考文献 271第 1 章绪论1.1组合机床概述组合机床是针对特定工件，进行特定加工而设计的一种高效率自动化专用加工设备，这类设备大多能多刀同时工作，并且具有自动循环的功能。组合机床是随着机械工业的不断发展，由通用机床、专用机床发展起来的。通用机床一般用一把刀具进行加工，自动化程度低、辅助时间长、生产效率低，但通用机床能够重新调整，以适应加工对象的变化。专用机床可以实现的多刀切削，自动化程度较高，结构较简单，生产效率也较高。但是，专用机床的设计，制造周期长，造价高，工作可靠性也较差。专用机床是针对某工件的一定工序设计的，当产品进行改进，工件的结构，尺寸稍有变化时，它就不能继续使用。在综合了通用机床、专用机床优点的基础上产生了组合机床。组合机床通常由标准通用部件和加工专用部件组合构成，动力部件采用电动机驱动或采用液压系统驱动，由电气系统进行工作自动循环的控制，是典型的机电或机电液一体化的自动加工设备。常见的组合机床，标准通用部件有动力滑台各种加工动力头以及回转工作台等，可用电动机驱动，也可用液压驱动。各标准通用动力部件组合构成一台组合机床时，该机床的控制电路可由各动力部件的控制电路通过一定的连接电路组合构成。多动力部件构成的组合机床，其控制通常有三方面的工作要求：第一方面是动力部件的点动和复位控制。第二方面是动力部件的半自动循环控制。第三方面是整批全自动工作循环控制。组合机床具有生产率高、加工精度稳定的优...
