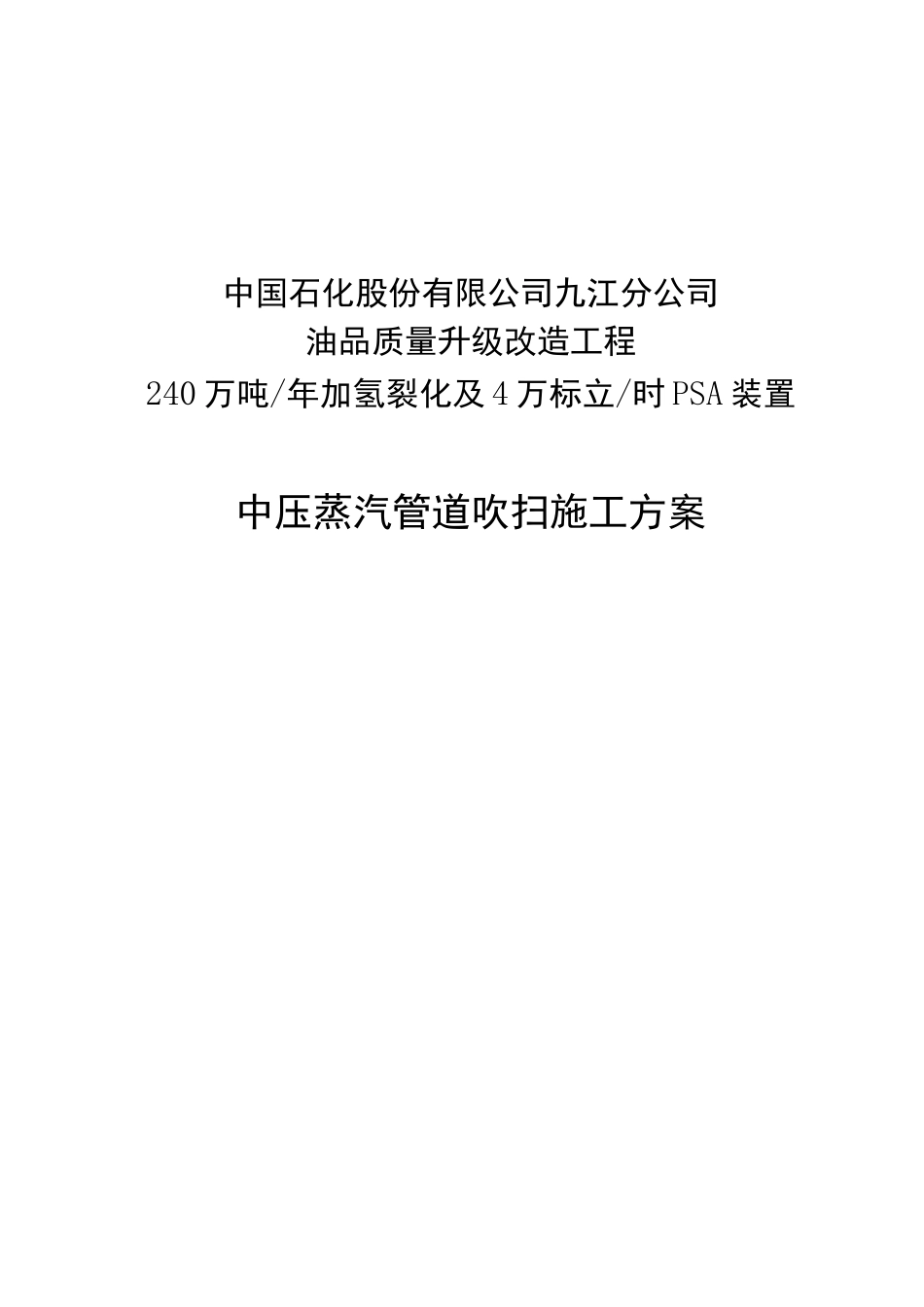

中压蒸汽管道吹扫施工方案

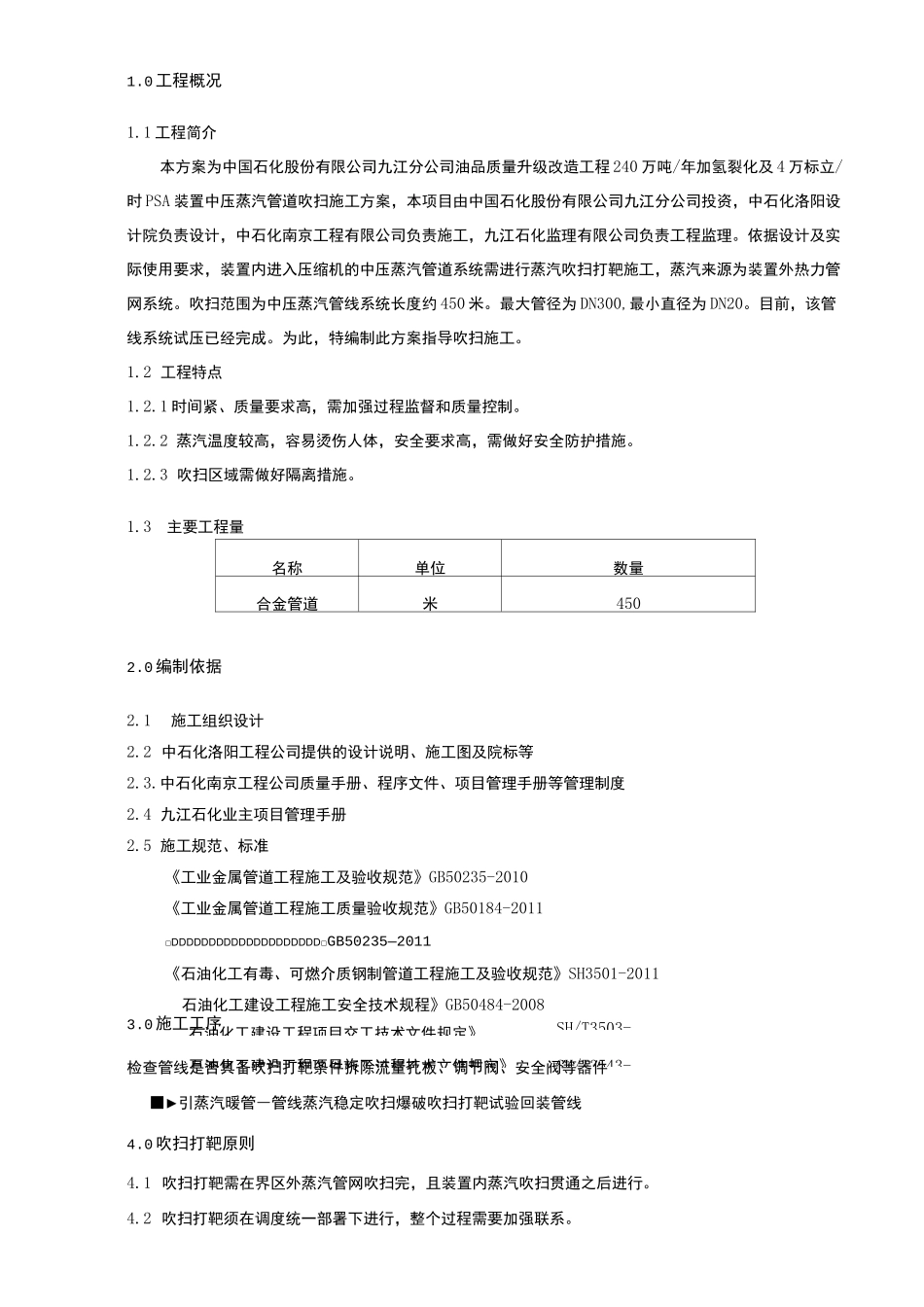

中国石化股份有限公司九江分公司油品质量升级改造工程240 万吨/年加氢裂化及 4 万标立/时 PSA 装置中压蒸汽管道吹扫施工方案I. 0 工程概况2. 0 编制依据3. 0 施工工序4.0 吹扫打靶原则5.0 施工方法6.0 质量控制措施7.0 施工材料&0HSE 要求10.0 文明施工措施II. 0 应急预案石油化工建设工程项目交工技术文件规定》SH/T3503-石油化工建设工程项目施工过程技术文件规定》SH/T3543-1.0 工程概况1.1 工程简介本方案为中国石化股份有限公司九江分公司油品质量升级改造工程 240 万吨/年加氢裂化及 4 万标立/时 PSA 装置中压蒸汽管道吹扫施工方案，本项目由中国石化股份有限公司九江分公司投资，中石化洛阳设计院负责设计，中石化南京工程有限公司负责施工，九江石化监理有限公司负责工程监理。依据设计及实际使用要求，装置内进入压缩机的中压蒸汽管道系统需进行蒸汽吹扫打靶施工，蒸汽来源为装置外热力管网系统。吹扫范围为中压蒸汽管线系统长度约 450 米。最大管径为 DN300,最小直径为 DN20。目前，该管线系统试压已经完成。为此，特编制此方案指导吹扫施工。1.2 工程特点1.2.1 时间紧、质量要求高，需加强过程监督和质量控制。1.2.2 蒸汽温度较高，容易烫伤人体，安全要求高，需做好安全防护措施。1.2.3 吹扫区域需做好隔离措施。1.3主要工程量名称单位数量合金管道米4502.0 编制依据2.1施工组织设计2.2 中石化洛阳工程公司提供的设计说明、施工图及院标等2.3.中石化南京工程公司质量手册、程序文件、项目管理手册等管理制度2.4 九江石化业主项目管理手册2.5 施工规范、标准《工业金属管道工程施工及验收规范》GB50235-2010《工业金属管道工程施工质量验收规范》GB50184-2011□DDDDDDDDDDDDDDDDDDDD□GB50235—2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH3501-2011石油化工建设工程施工安全技术规程》GB50484-20083.0 施工工序检查管线是否具备吹扫打靶条件拆除流量孔板、调节阀、安全阀等器件■►引蒸汽暖管―管线蒸汽稳定吹扫爆破吹扫打靶试验回装管线4.0 吹扫打靶原则4.1 吹扫打靶需在界区外蒸汽管网吹扫完，且装置内蒸汽吹扫贯通之后进行。4.2 吹扫打靶须在调度统一部署下进行，整个过程需要加强联系。4.3 吹扫打靶过程需要拆除流量孔板、调节阀等测量元件，防止损坏器件，整个管道防腐保温要完，流程检查通畅无误。4.4 蒸汽吹扫时杜绝水击发生，暖管升温要缓慢进行，小于 50°C/h...
