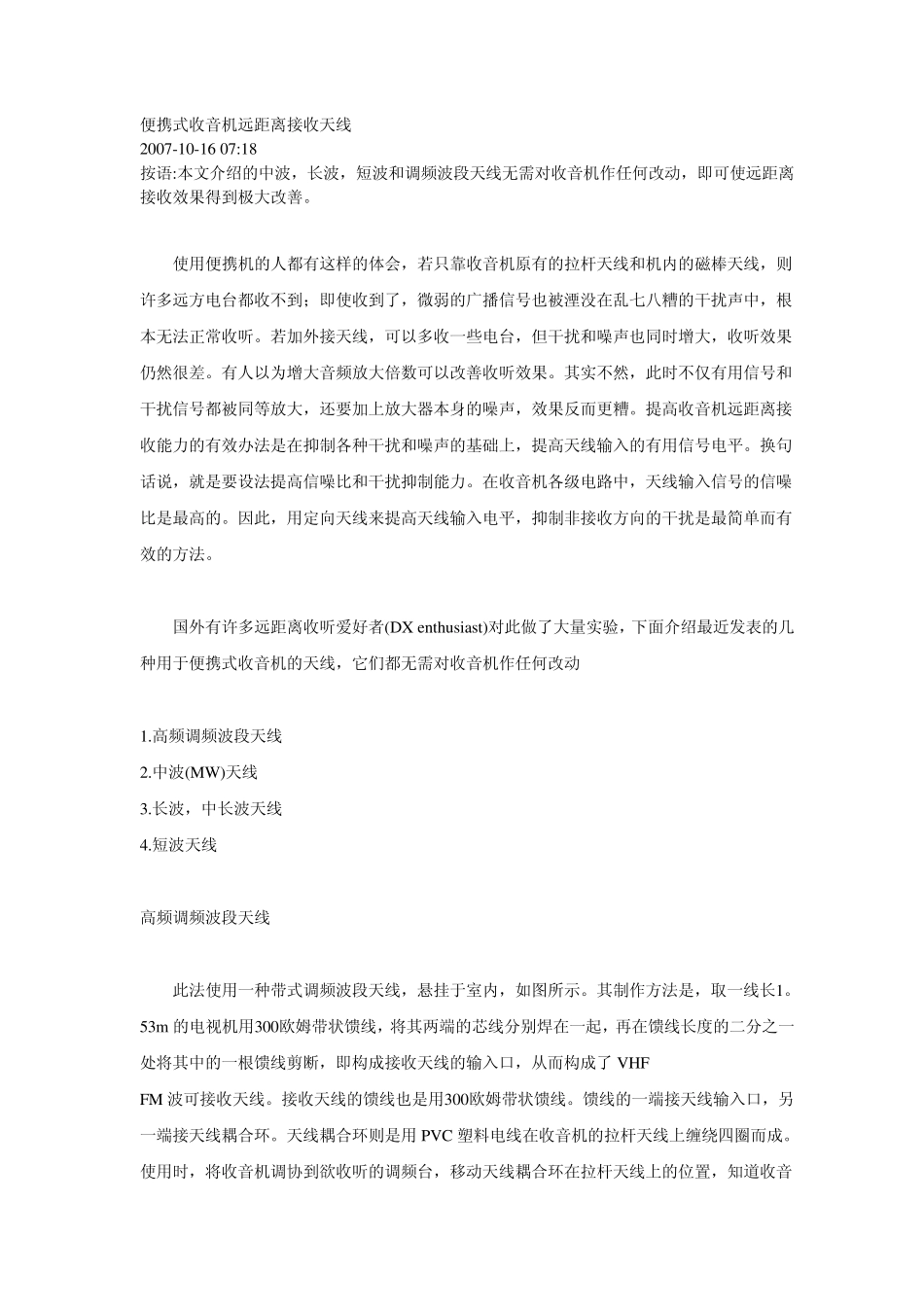

便携式收音机远距离接收天线

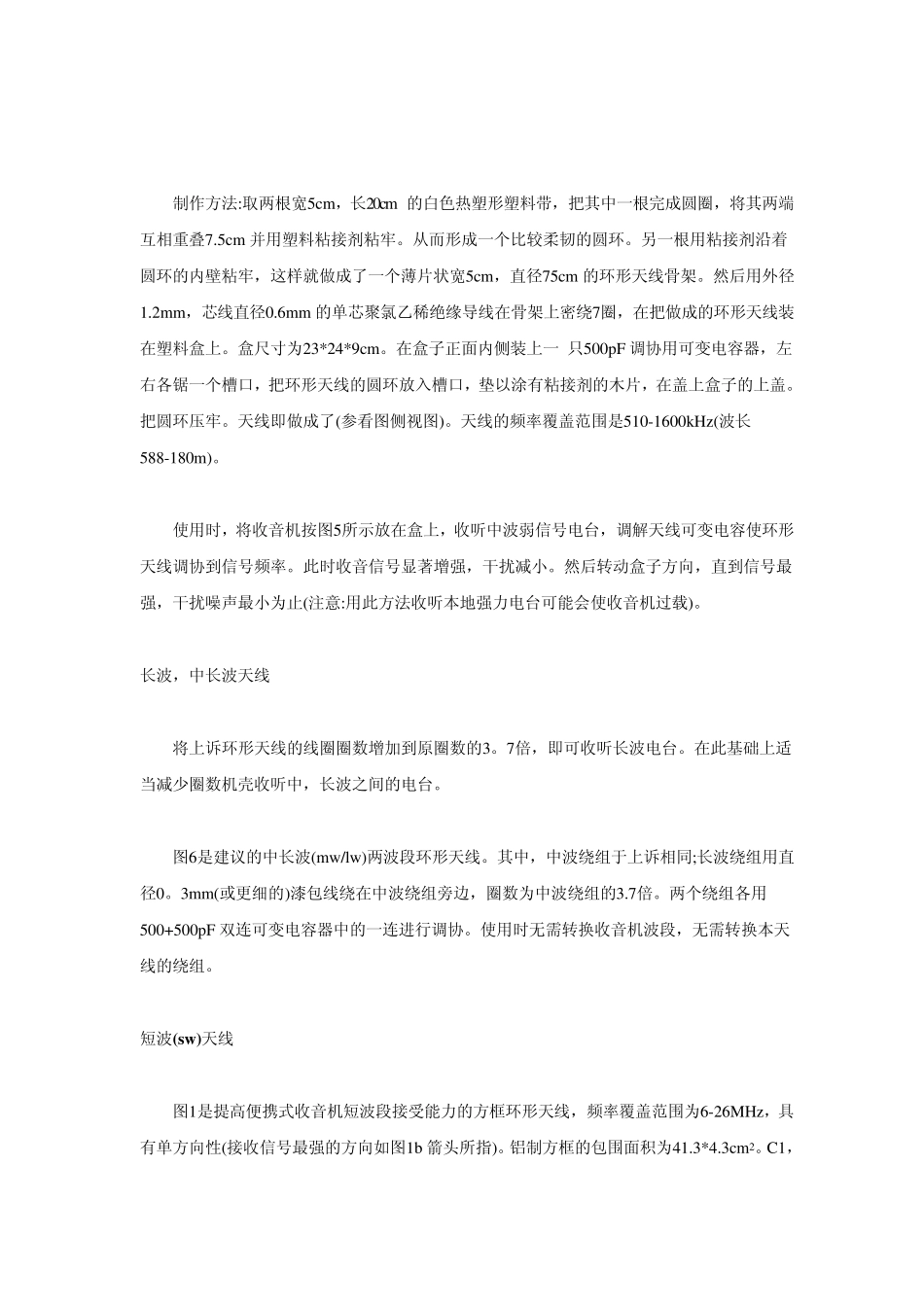

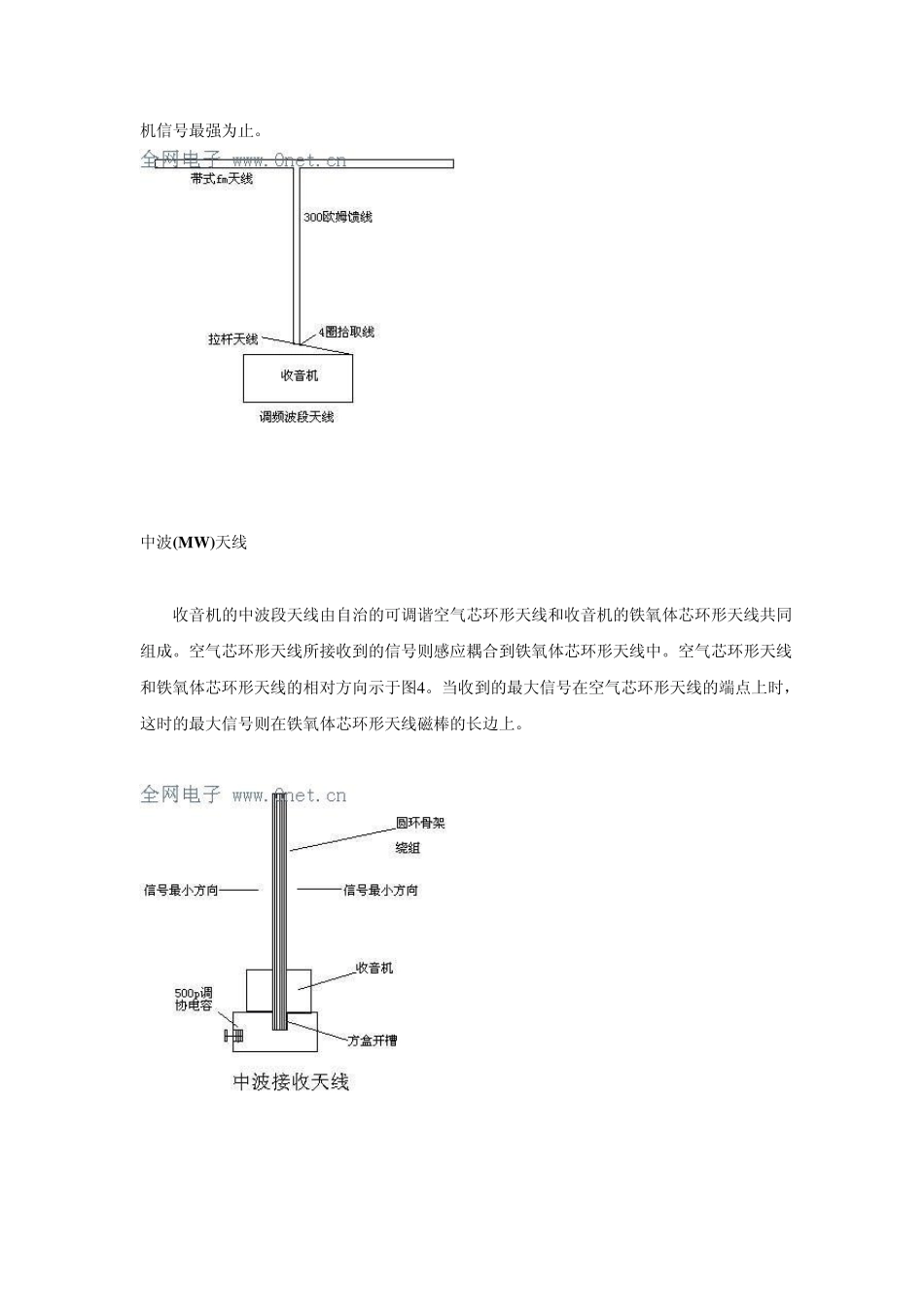

便携式收音机远距离接收天线 2007-10-16 07:18 按语:本文介绍的中波，长波，短波和调频波段天线无需对收音机作任何改动，即可使远距离接收效果得到极大改善。 使用便携机的人都有这样的体会，若只靠收音机原有的拉杆天线和机内的磁棒天线，则许多远方电台都收不到；即使收到了，微弱的广播信号也被湮没在乱七八糟的干扰声中，根本无法正常收听。若加外接天线，可以多收一些电台，但干扰和噪声也同时增大，收听效果仍然很差。有人以为增大音频放大倍数可以改善收听效果。其实不然，此时不仅有用信号和干扰信号都被同等放大，还要加上放大器本身的噪声，效果反而更糟。提高收音机远距离接收能力的有效办法是在抑制各种干扰和噪声的基础上，提高天线输入的有用信号电平。换句话说，就是要设法提高信噪比和干扰抑制能力。在收音机各级电路中，天线输入信号的信噪比是最高的。因此，用定向天线来提高天线输入电平，抑制非接收方向的干扰是最简单而有效的方法。 国外有许多远距离收听爱好者(DX enthu siast)对此做了大量实验，下面介绍最近发表的几种用于便携式收音机的天线，它们都无需对收音机作任何改动 1.高频调频波段天线 2.中波(MW)天线 3.长波，中长波天线 4.短波天线 高频调频波段天线 此法使用一种带式调频波段天线，悬挂于室内，如图所示。其制作方法是，取一线长1。53m 的电视机用300欧姆带状馈线，将其两端的芯线分别焊在一起，再在馈线长度的二分之一处将其中的一根馈线剪断，即构成接收天线的输入口，从而构成了 VHF FM 波可接收天线。接收天线的馈线也是用300欧姆带状馈线。馈线的一端接天线输入口，另一端接天线耦合环。天线耦合环则是用 PVC 塑料电线在收音机的拉杆天线上缠绕四圈而成。使用时，将收音机调协到欲收听的调频台，移动天线耦合环在拉杆天线上的位置，知道收音机信号最强为止。 中波(MW)天线 收音机的中波段天线由自治的可调谐空气芯环形天线和收音机的铁氧体芯环形天线共同组成。空气芯环形天线所接收到的信号则感应耦合到铁氧体芯环形天线中。空气芯环形天线和铁氧体芯环形天线的相对方向示于图4 。当收到的最大信号在空气芯环形天线的端点上时，这时的最大信号则在铁氧体芯环形天线磁棒的长边上。 制作方法:取两根宽5cm，长20cm 的白色热塑形塑料带，把其中一根完成圆圈，将其两端互相重叠7.5cm 并用塑料粘接剂粘牢。从而形成一个比较柔韧的圆环。另一根用粘接剂沿着圆环的内壁粘牢，这样就做...
