保护定值计算书

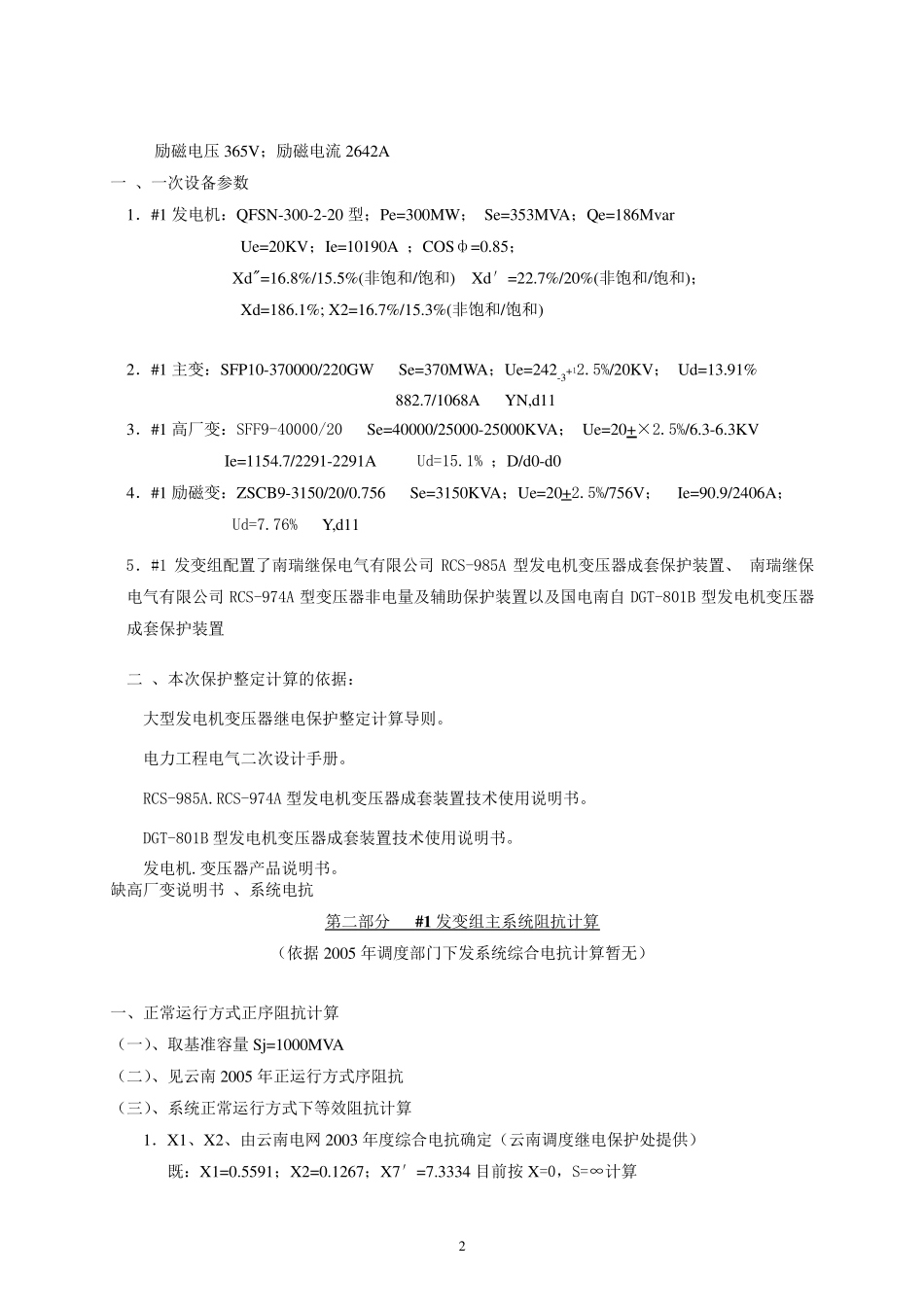

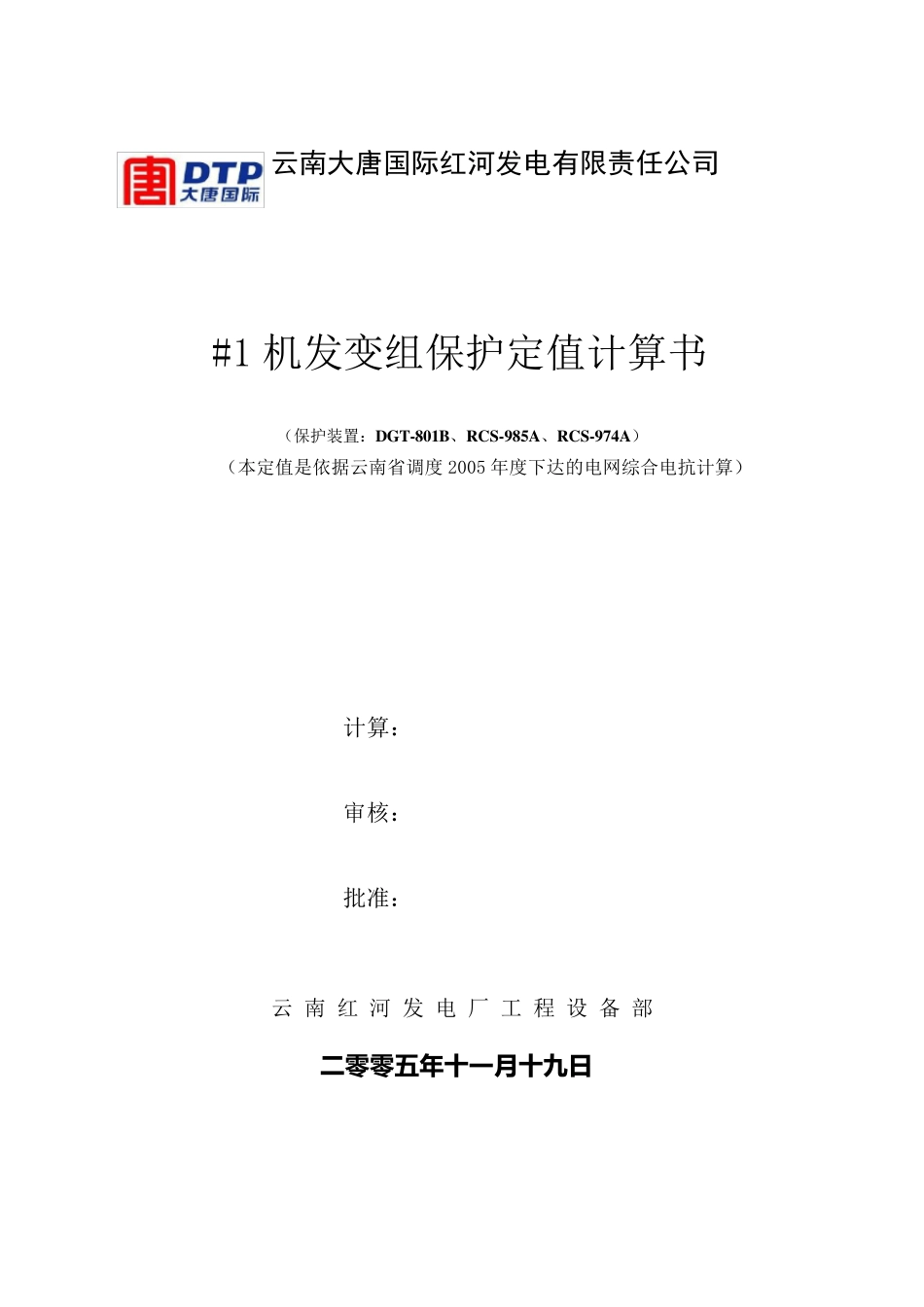

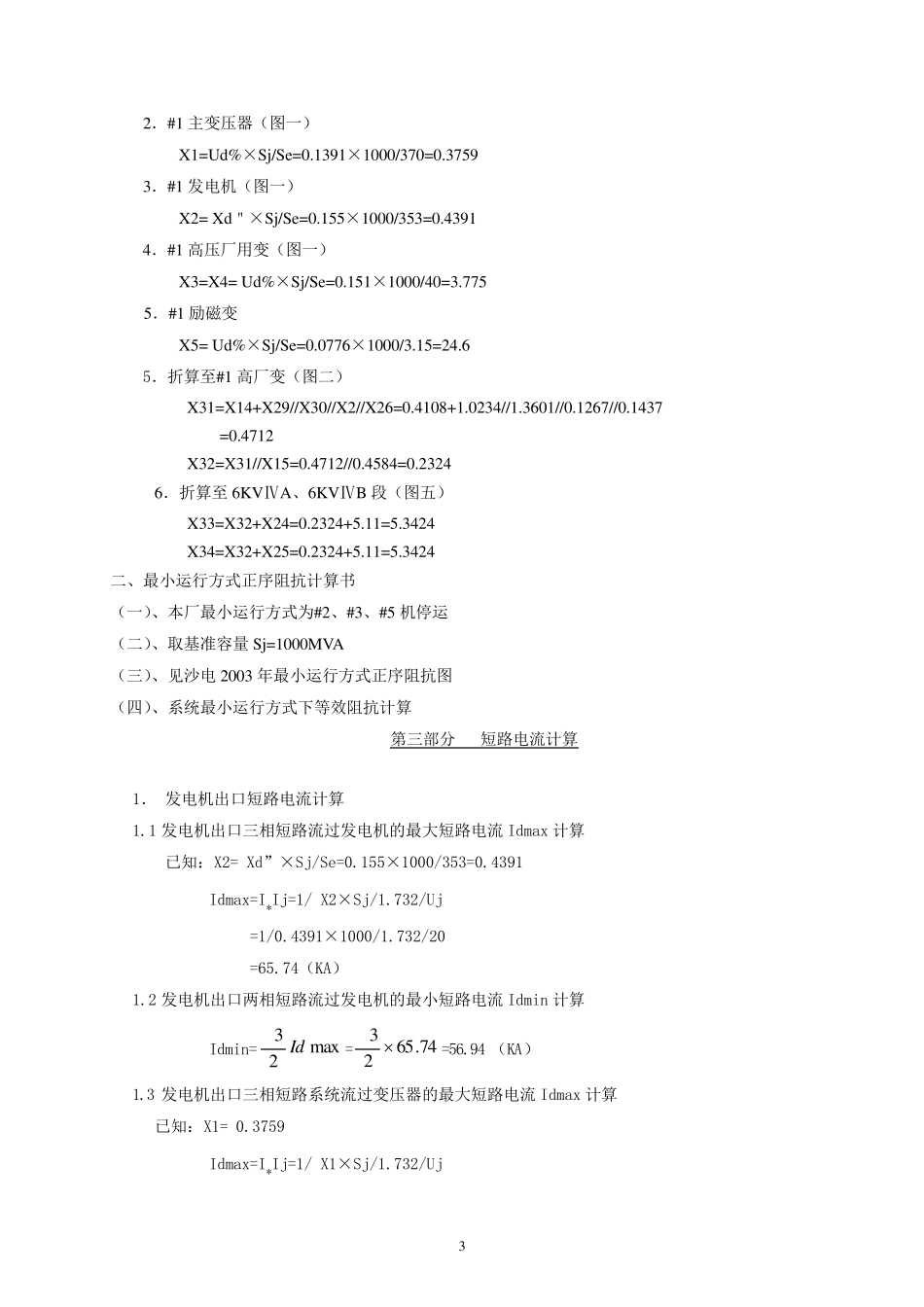

云南大唐国际红河发电有限责任公司 #1 机发变组保护定值计算书 （保护装置：DGT-801B、RCS-985A、RCS-974A） （本定值是依据云南省调度 2005 年度下达的电网综合电抗计算） 计算： 审核： 批准： 云 南 红 河 发 电 厂 工 程 设 备 部 二 零 零 五 年 十 一月十 九日 2 励磁电压365V；励磁电流2642A 一 、一次设备参数 1．#1 发电机：QFSN-300-2-20 型；Pe=300MW； Se=353MVA；Qe=186Mv ar Ue=20KV；Ie=10190A ；COSф=0.85； Xd"=16.8%/15.5%(非饱和/饱和) Xd′=22.7%/20%(非饱和/饱和)； Xd=186.1%; X2=16.7%/15.3%(非饱和/饱和) 2．#1 主变：SFP10-370000/220GW Se=370MWA；Ue=242-3+12.5%/20KV； Ud=13.91% 882.7/1068A YN,d11 3．#1 高厂变：SFF9-40000/20 Se=40000/25000-25000KVA； Ue=20+×2.5%/6.3-6.3KV Ie=1154.7/2291-2291A Ud=15.1% ；D/d0-d0 4．#1 励磁变：ZSCB9-3150/20/0.756 Se=3150KVA；Ue=20+2.5%/756V； Ie=90.9/2406A； Ud=7.76% Y,d11 5．#1 发变组配置了南瑞继保电气有限公司 RCS-985A 型发电机变压器成套保护装置、 南瑞继保电气有限公司 RCS-974A 型变压器非电量及辅助保护装置以及国电南自 DGT-801B 型发电机变压器成套保护装置 二 、本次保护整定计算的依据： 大型发电机变压器继电保护整定计算导则。 电力工程电气二次设计手册。 RCS-985A.RCS-974A 型发电机变压器成套装置技术使用说明书。 DGT-801B 型发电机变压器成套装置技术使用说明书。 发电机.变压器产品说明书。 缺高厂变说明书 、系统电抗 第二部分 # 1 发变组主系统阻抗计算 （依据 2005 年调度部门下发系统综合电抗计算暂无） 一、正常运行方式正序阻抗计算 （一）、取基准容量 Sj=1000MVA （二）、见云南 2005 年正运行方式序阻抗 （三）、系统正常运行方式下等效阻抗计算 1．X1、X2、由云南电网 2003 年度综合电抗确定（云南调度继电保护处提供） 既：X1=0.5591；X2=0.1267；X7′=7.3334 目前按 X=0，S=∞计算 3 2．#1 主变压器（图一） X1=Ud%×Sj/Se=0.1391×1000/370=0.3759 3．#1 发电机（图一） X2= Xd＂×Sj/Se=0.155×1000/353=0.4391 4．#1 高压厂用变（图一） X3=X4= Ud%×Sj/Se=0.151×1000/40=3.775 5．#1 励磁变 X5= Ud%×Sj/Se=0.0776×1000/3.15=24.6 5．折算至#1 高厂变（图二） X31=X14+X29//X30//X2//X26...
