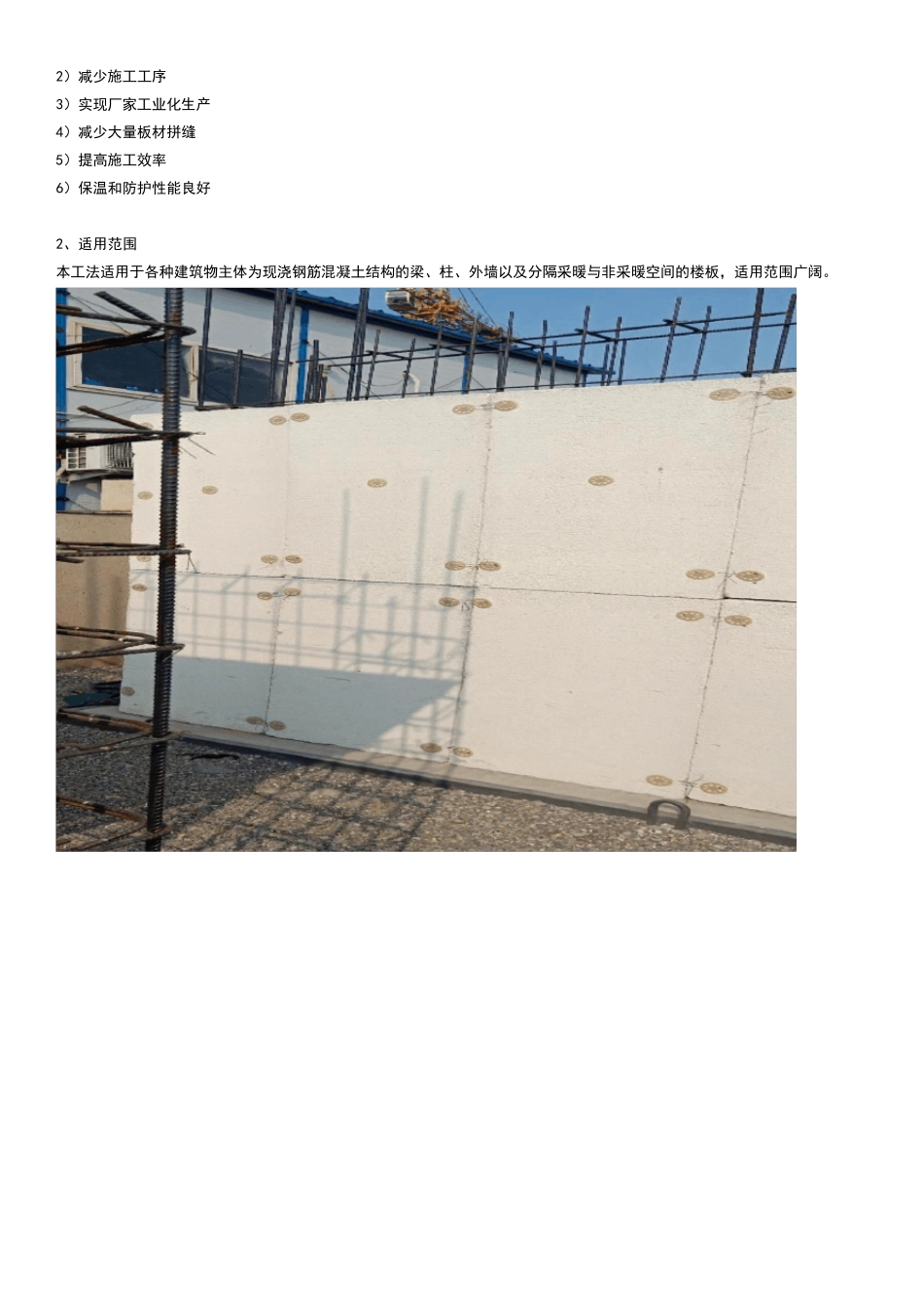

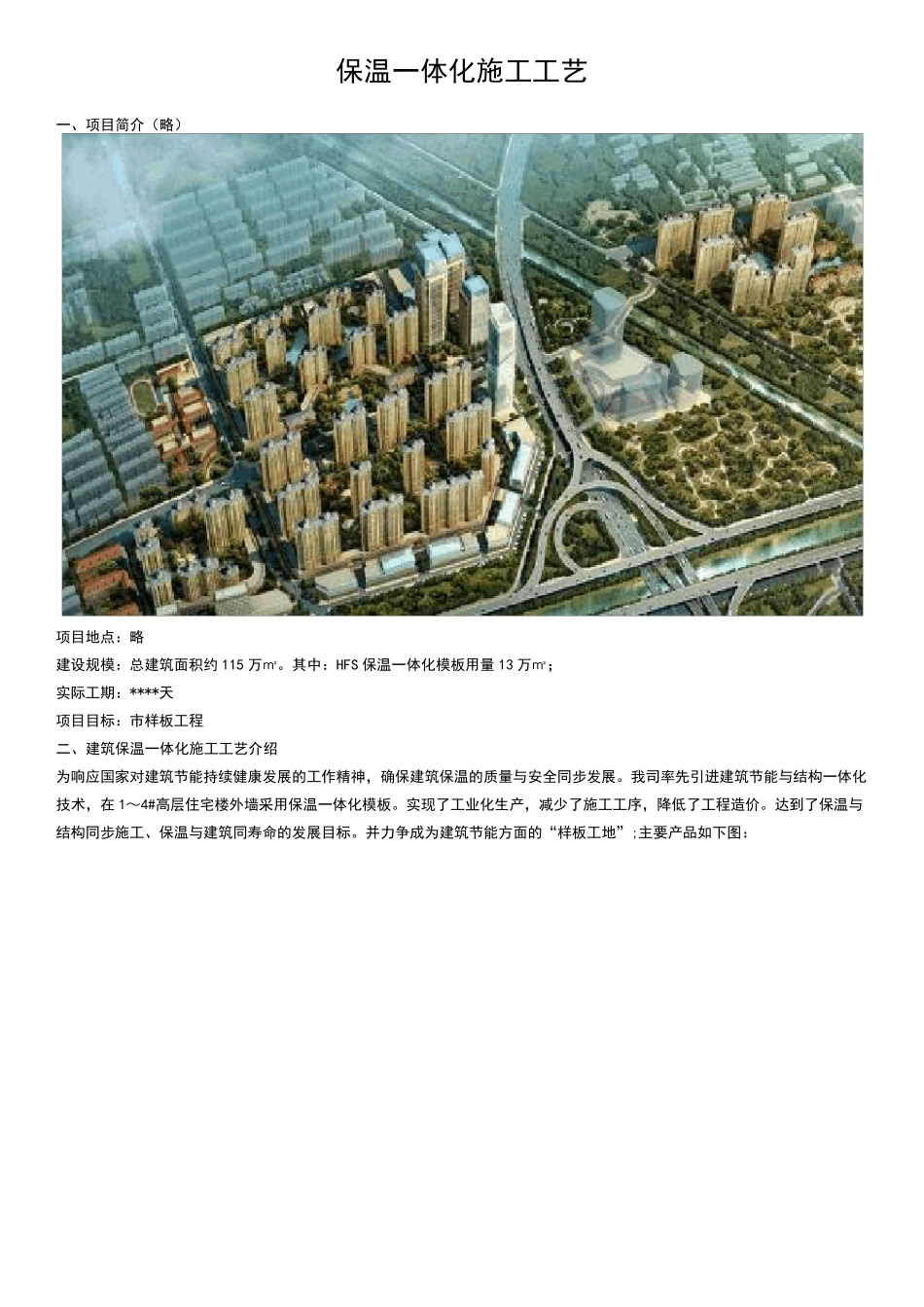

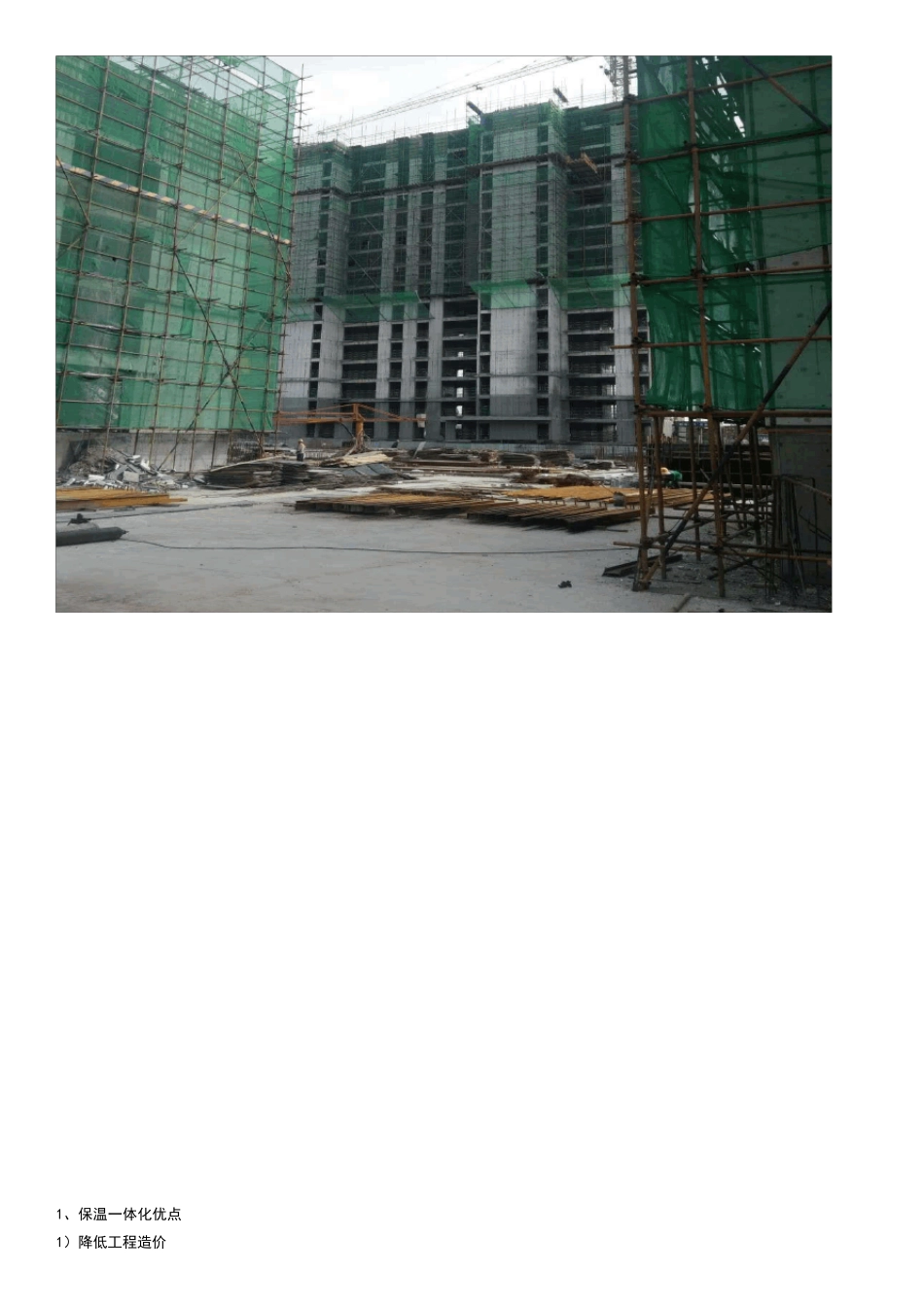

保温一体化施工工艺 一、项目简介（略） 项目地点：略 建设规模：总建筑面积约115 万㎡。其中：HFS 保温一体化模板用量13 万㎡； 实际工期：****天 项目目标：市样板工程 二、建筑保温一体化施工工艺介绍 为响应国家对建筑节能持续健康发展的工作精神，确保建筑保温的质量与安全同步发展。我司率先引进建筑节能与结构一体化技术，在1～4#高层住宅楼外墙采用保温一体化模板。实现了工业化生产，减少了施工工序，降低了工程造价。达到了保温与结构同步施工、保温与建筑同寿命的发展目标。并力争成为建筑节能方面的“样板工地”;主要产品如下图： 1、保温一体化优点 1）降低工程造价 2）减少施工工序 3）实现厂家工业化生产 4）减少大量板材拼缝 5）提高施工效率 6）保温和防护性能良好 2、适用范围 本工法适用于各种建筑物主体为现浇钢筋混凝土结构的梁、柱、外墙以及分隔采暖与非采暖空间的楼板，适用范围广阔。 3、工艺原理：保模一体化板是由保温层、加强肋、保温过渡层、内外侧连接加强层组成的复合保温板。保温过渡层可以缓解保温模板因环境温度变化产生的应变，避免抹面层空鼓、开裂等质量通病。现场以保模一体化板作为永久性外模板，直接采用类似普通多层板的方式进行支设、加固。内侧浇筑混凝土，并通过连接件（锚钉）将保模一体化板与混凝土牢固连接在一起而形成完整的保温体系。外侧做水泥砂浆抹面层和饰面层，抹面层仅需在薄弱位置使用加强网进行加固。 保模一体化板构造示意图 保温体系构造示意图 4、工艺流程：保模保模一体化板排版 → 弹线 → 裁割 → 安装连接件 → 绑扎钢筋及垫块 →立内侧模板→ 立外侧保模一体化板 → 安装预埋套管及对拉螺栓→ 安装模板木方次楞 → 安装模板双钢管主楞 → 调整固定模板位置 → 浇筑混凝土 → 内模板及主、次楞拆除 → 砌筑自保温砌块砌体 → 拼缝及阴阳角处抗裂处理 → 分格缝→ 专用抹面砂浆施工 → 饰面层施工 5、施工要点 1）确定排版分格方案 根据外墙尺寸确定排版分格方案并绘制安装排版图，排版图尽量使用主规格的保模一体化板。根据排版图计算出每种规格保模一体化板的数量，并依次对每种规格顺序编号。交由生产厂家提前按规格、数量加工进场。 2）弹线 保模一体化板安装前应根据设计图纸和排版图复核尺寸，并设置安装控制线，弹出每块板的安装控制线。 3）保模一体化板裁割 对于局部无法在厂家生产切割的规格，应事先在施...
