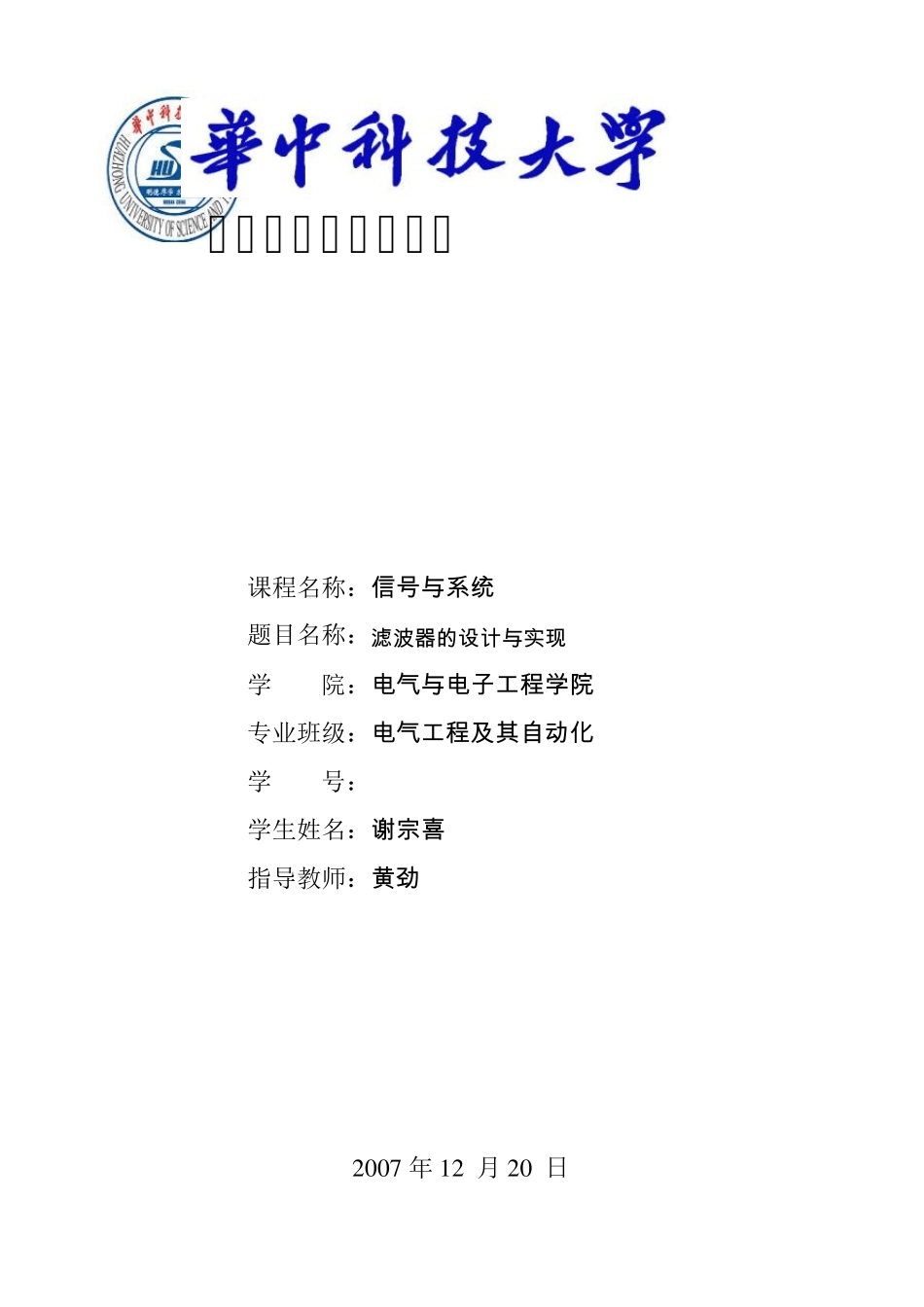

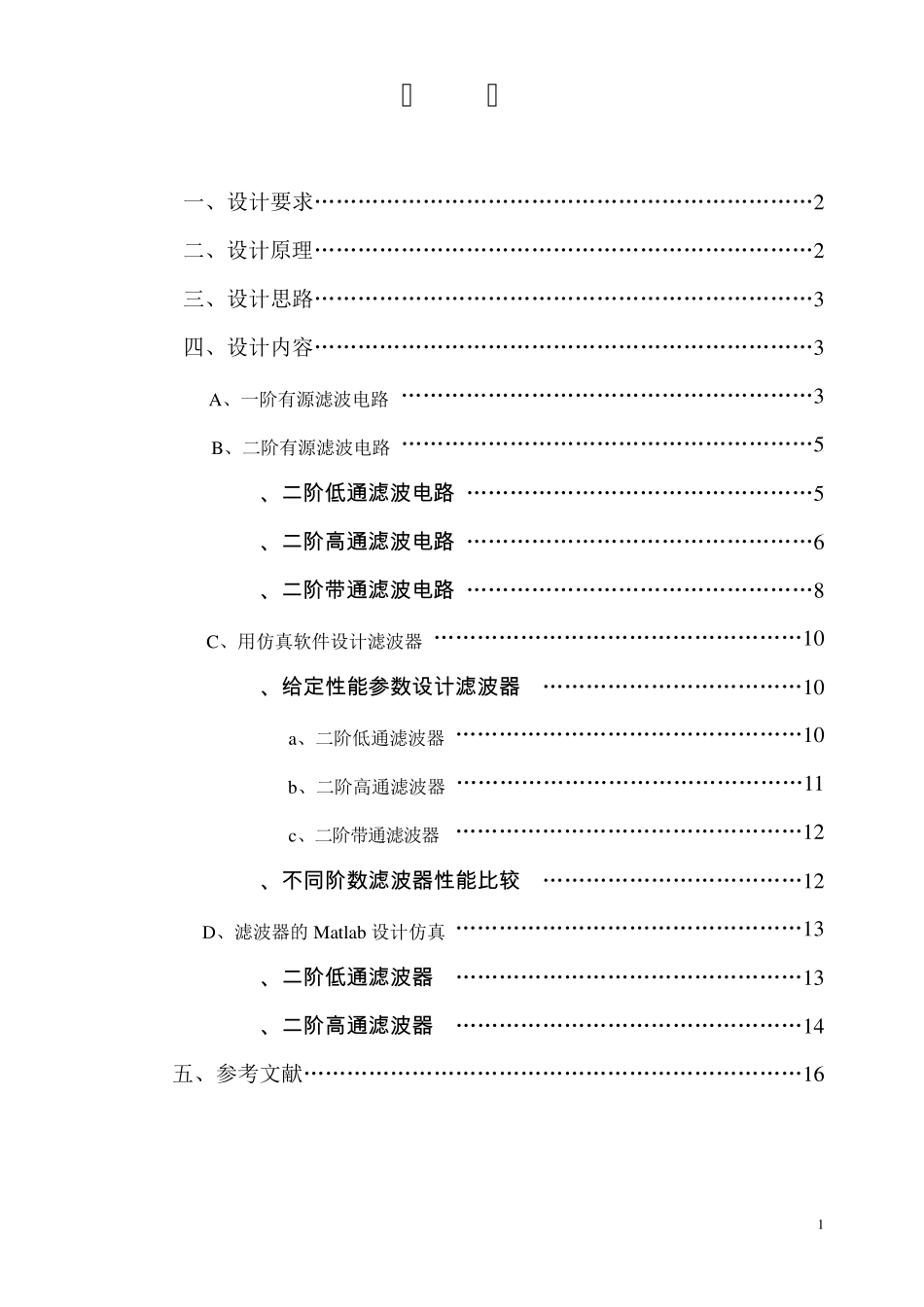

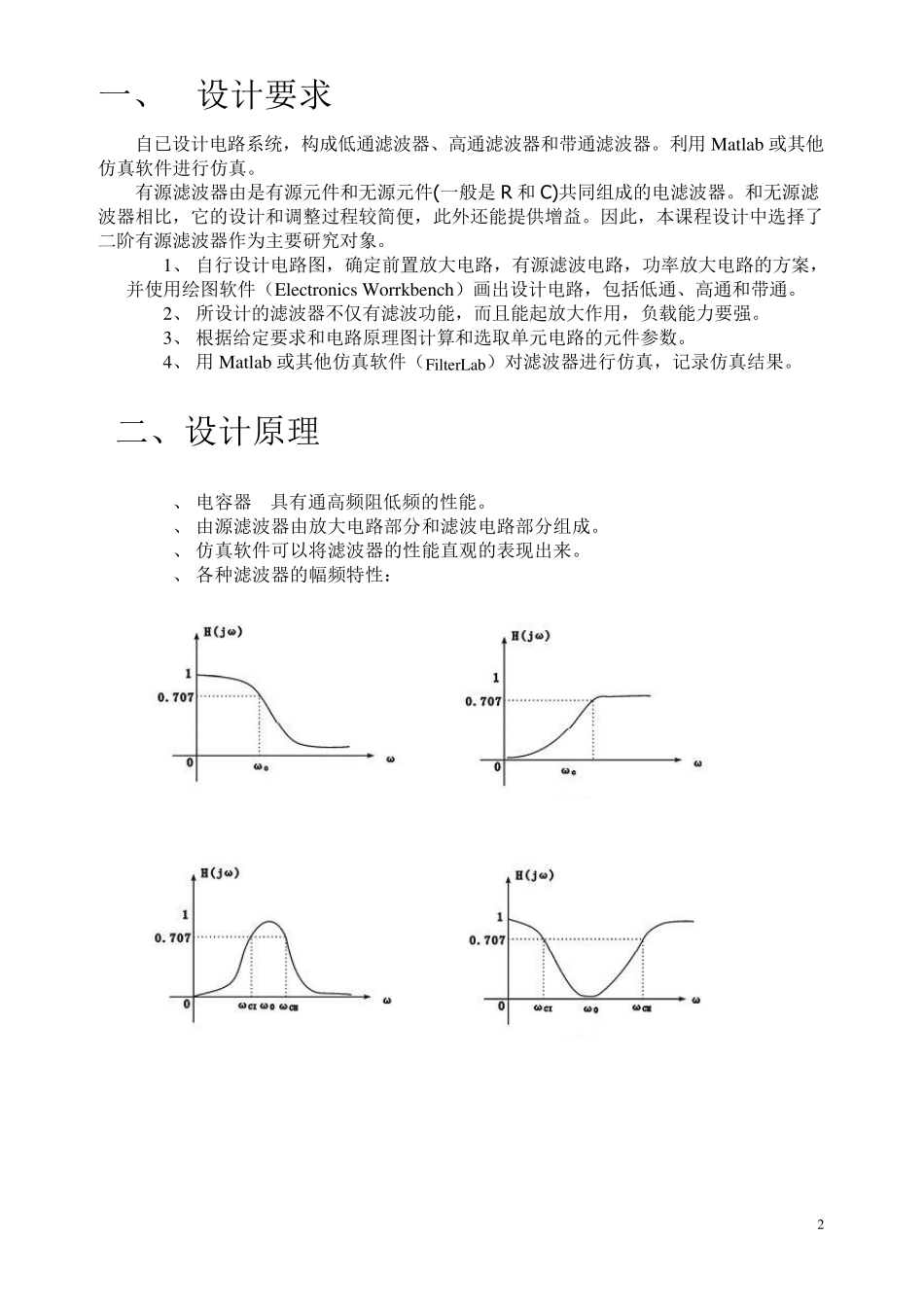

信号与系统课程设计 课程名称：信 号 与系统 题目名称：滤波器的设计与实现 学 院：电气与电子工程学院 专业班级：电气工程及其自动化 学 号：012005018113 学生姓名：谢宗喜 指导教师：黄劲 2 0 0 7 年 1 2 月 2 0 日 1 目 录 一、设计要求……………………………………………………………2 二、设计原理……………………………………………………………2 三、设计思路……………………………………………………………3 四、设计内容……………………………………………………………3 A、一阶有源滤波电路 …………………………………………………3 B、二阶有源滤波电路 …………………………………………………5 1、二阶低通滤波电路 …………………………………………5 2、二阶高通滤波电路 …………………………………………6 3、二阶带通滤波电路 …………………………………………8 C、用仿真软件设计滤波器 ……………………………………………10 1、给定性能参数设计滤波器 ………………………………10 a、二阶低通滤波器 …………………………………………10 b、二阶高通滤波器 …………………………………………11 c、二阶带通滤波器 …………………………………………12 2、不同阶数滤波器性能比较 ………………………………12 D、滤波器的 Matlab 设计仿真 …………………………………………13 1、二阶低通滤波器 …………………………………………13 2、二阶高通滤波器 …………………………………………14 五、参考文献……………………………………………………………16 2 一、 设计要求 自已设计电路系统，构成低通滤波器、高通滤波器和带通滤波器。利用 Matlab 或其他仿真软件进行仿真。 有源滤波器由是有源元件和无源元件(一般是 R 和 C)共同组成的电滤波器。和无源滤波器相比，它的设计和调整过程较简便，此外还能提供增益。因此，本课程设计中选择了二阶有源滤波器作为主要研究对象。 1、 自行设计电路图，确定前置放大电路，有源滤波电路，功率放大电路的方案，并使用绘图软件（Electronics Worrkbench）画出设计电路，包括低通、高通和带通。 2、 所设计的滤波器不仅有滤波功能，而且能起放大作用，负载能力要强。 3、 根据给定要求和电路原理图计算和选取单元电路的元件参数。 4、 用 Matlab 或其他仿真软件（FilterLab）对滤波器进行仿...
