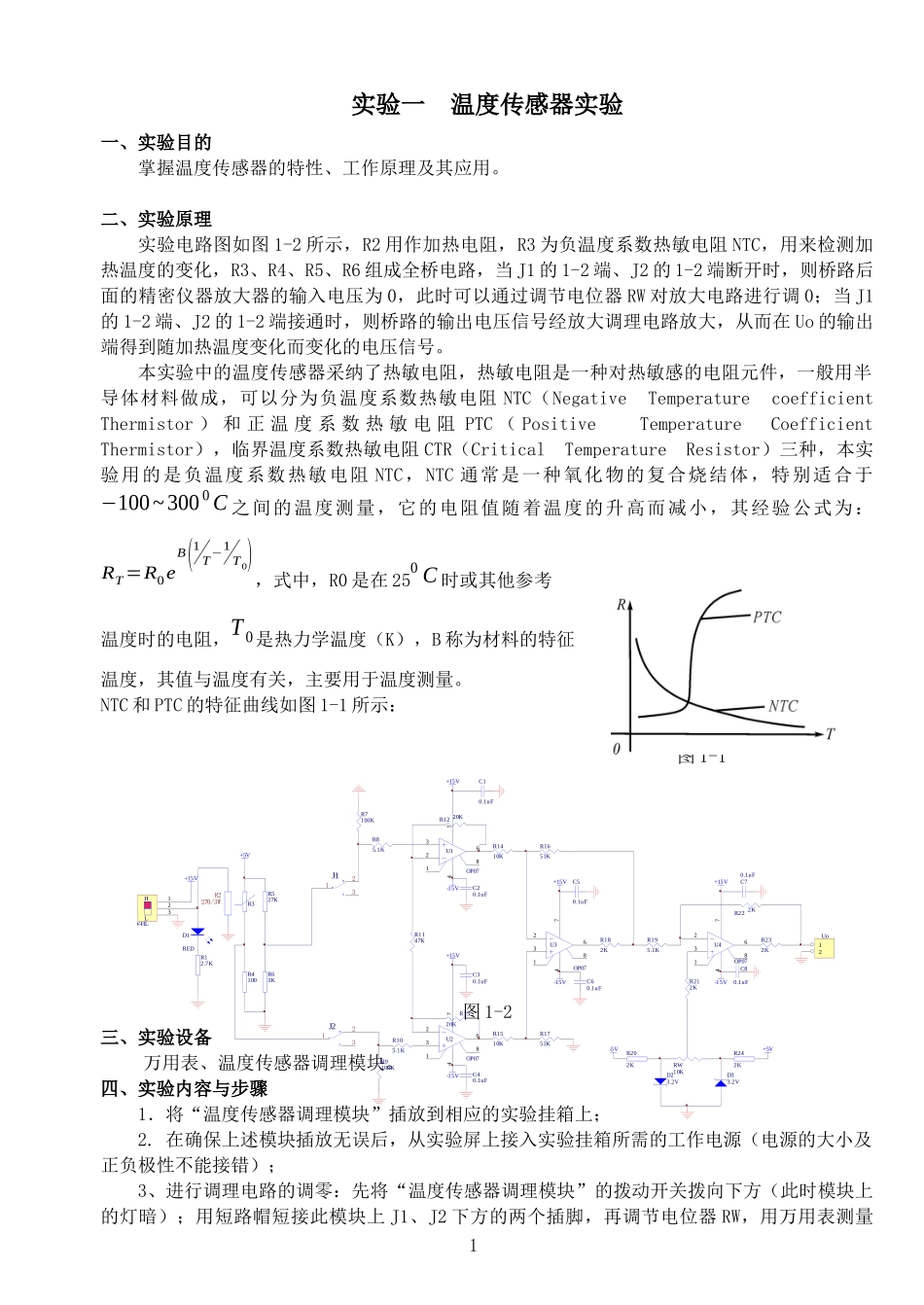

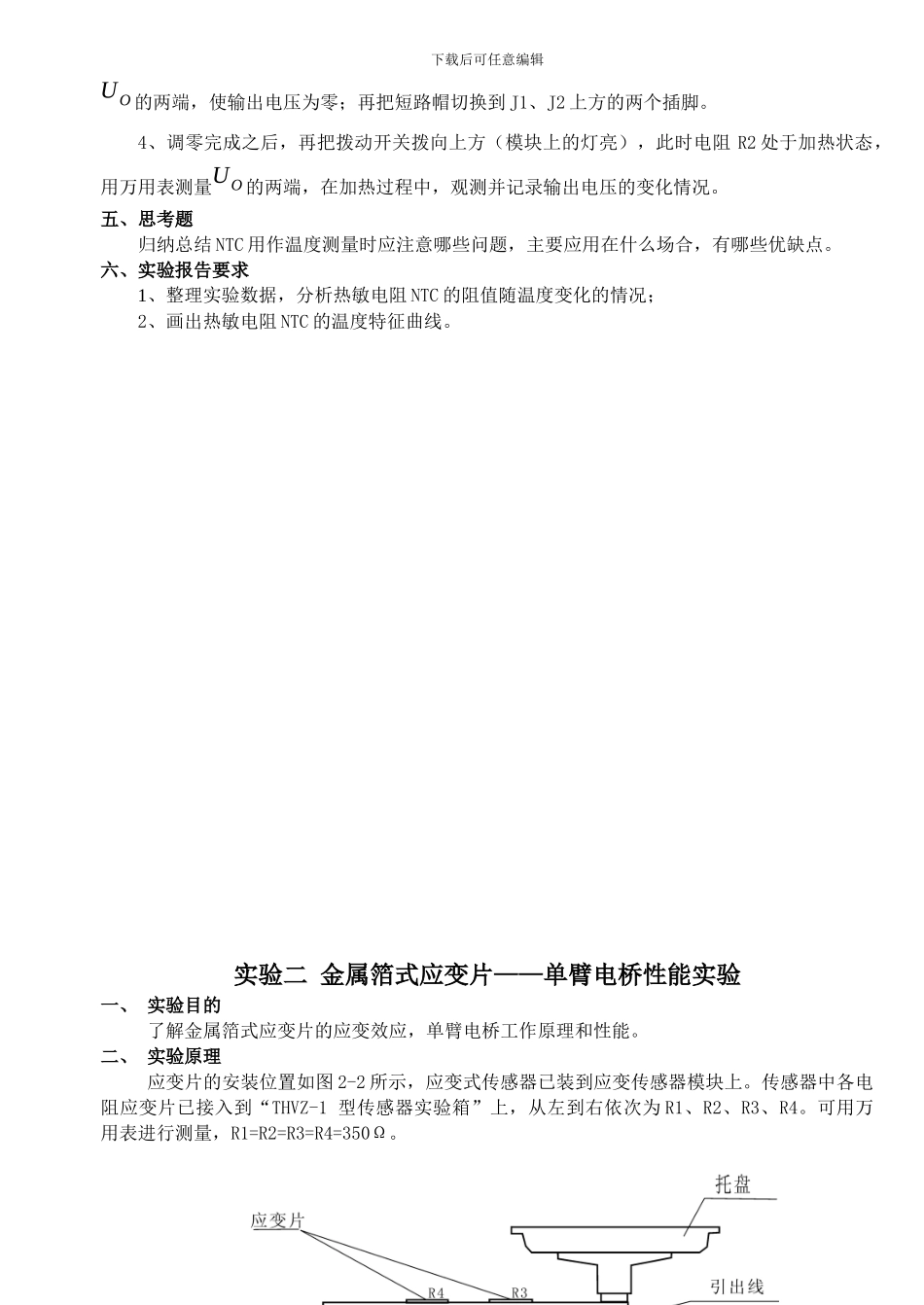

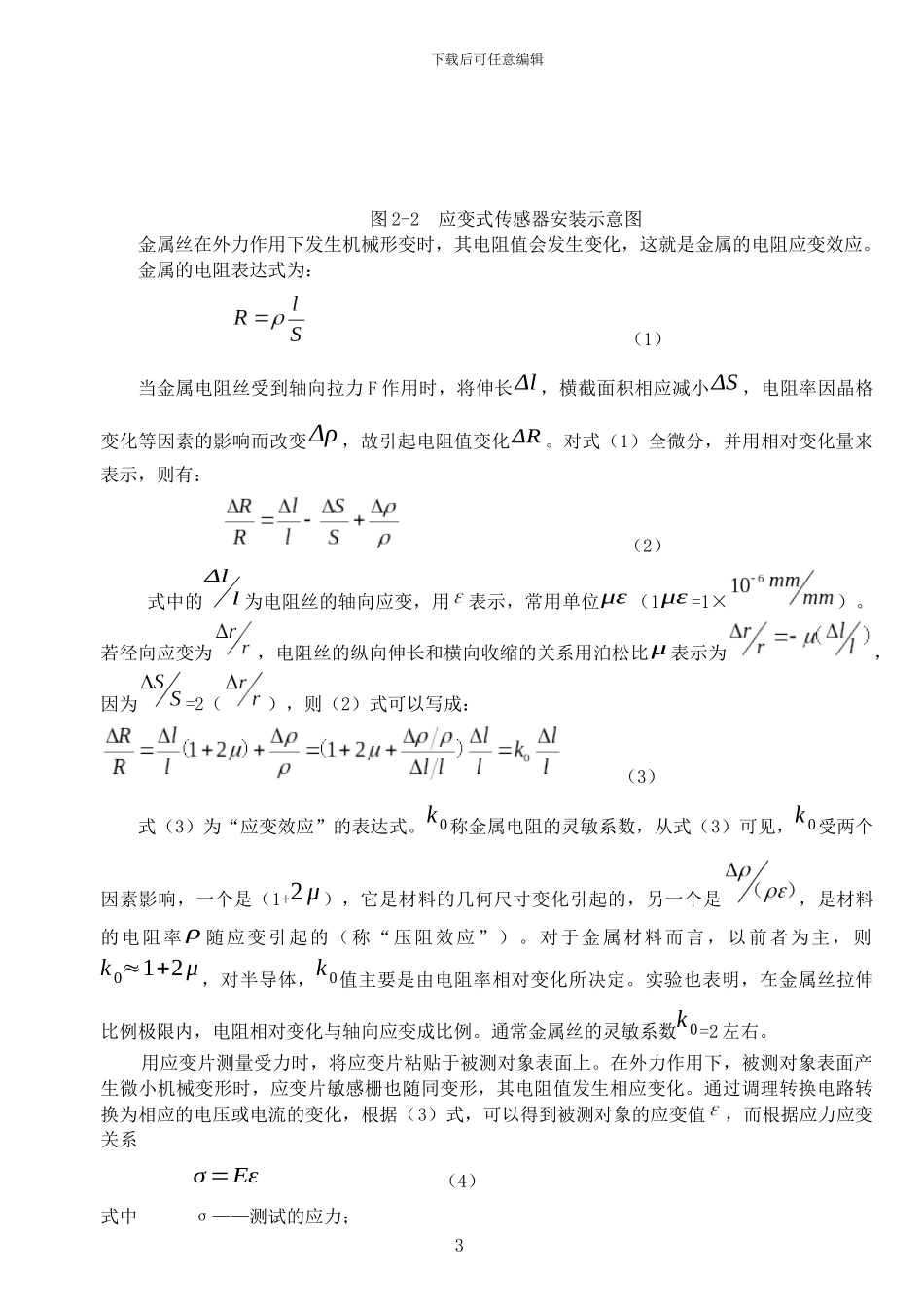

实验一 温度传感器实验一、实验目的掌握温度传感器的特性、工作原理及其应用。二、实验原理实验电路图如图 1-2 所示，R2 用作加热电阻，R3 为负温度系数热敏电阻 NTC，用来检测加热温度的变化，R3、R4、R5、R6 组成全桥电路，当 J1 的 1-2 端、J2 的 1-2 端断开时，则桥路后面的精密仪器放大器的输入电压为 0，此时可以通过调节电位器 RW 对放大电路进行调 0；当 J1的 1-2 端、J2 的 1-2 端接通时，则桥路的输出电压信号经放大调理电路放大，从而在 Uo 的输出端得到随加热温度变化而变化的电压信号。本实验中的温度传感器采纳了热敏电阻，热敏电阻是一种对热敏感的电阻元件，一般用半导体材料做成，可以分为负温度系数热敏电阻 NTC（Negative Temperature coefficient Thermistor ） 和 正 温 度 系 数 热 敏 电 阻 PTC （ Positive Temperature Coefficient Thermistor），临界温度系数热敏电阻 CTR（Critical Temperature Resistor）三种，本实验用的是负温度系数热敏电阻 NTC，NTC 通常是一种氧化物的复合烧结体，特别适合于−100~300 0 C 之间的温度测量，它的电阻值随着温度的升高而减小，其经验公式为：RT=R0eB(1T−1T0)，式中，R0 是在 250 C 时或其他参考温度时的电阻，T 0是热力学温度（K），B 称为材料的特征温度，其值与温度有关，主要用于温度测量。NTC 和 PTC 的特征曲线如图 1-1 所示： 图 1-1图 1-2三、实验设备万用表、温度传感器调理模块。四、实验内容与步骤1．将“温度传感器调理模块”插放到相应的实验挂箱上；2. 在确保上述模块插放无误后，从实验屏上接入实验挂箱所需的工作电源（电源的大小及正负极性不能接错）；3、进行调理电路的调零：先将“温度传感器调理模块”的拨动开关拨向下方（此时模块上的灯暗）；用短路帽短接此模块上 J1、J2 下方的两个插脚，再调节电位器 RW，用万用表测量1D1REDR12.7K123HLK1SW-HL+15VR3R527KR4100R63K+5V2374618U2OP072374618U3OP072374618U4OP073274618U1OP07R1147KR85.1KR7100KR105.1KR9100KR1410KR1510KR1651KR1751KR182KR232KR195.1KR212KR22 2K12Uo+15V+15V-15V-15V-15V+15V+15V-15VD33.2VD23.2VR202K-5VR242K+5VR12 20KR1320KRW10KC10.1uFC20.1uFC30.1uFC40.1uFC50.1uFC60.1uFC70.1uFC80.1uFR2270/3WJ2J1123123下载后可任意编辑UO 的两端，使输出电压为零；再把短路帽切换到 J1、J2 上方的两个插脚...
