虚拟仪器实验指导书

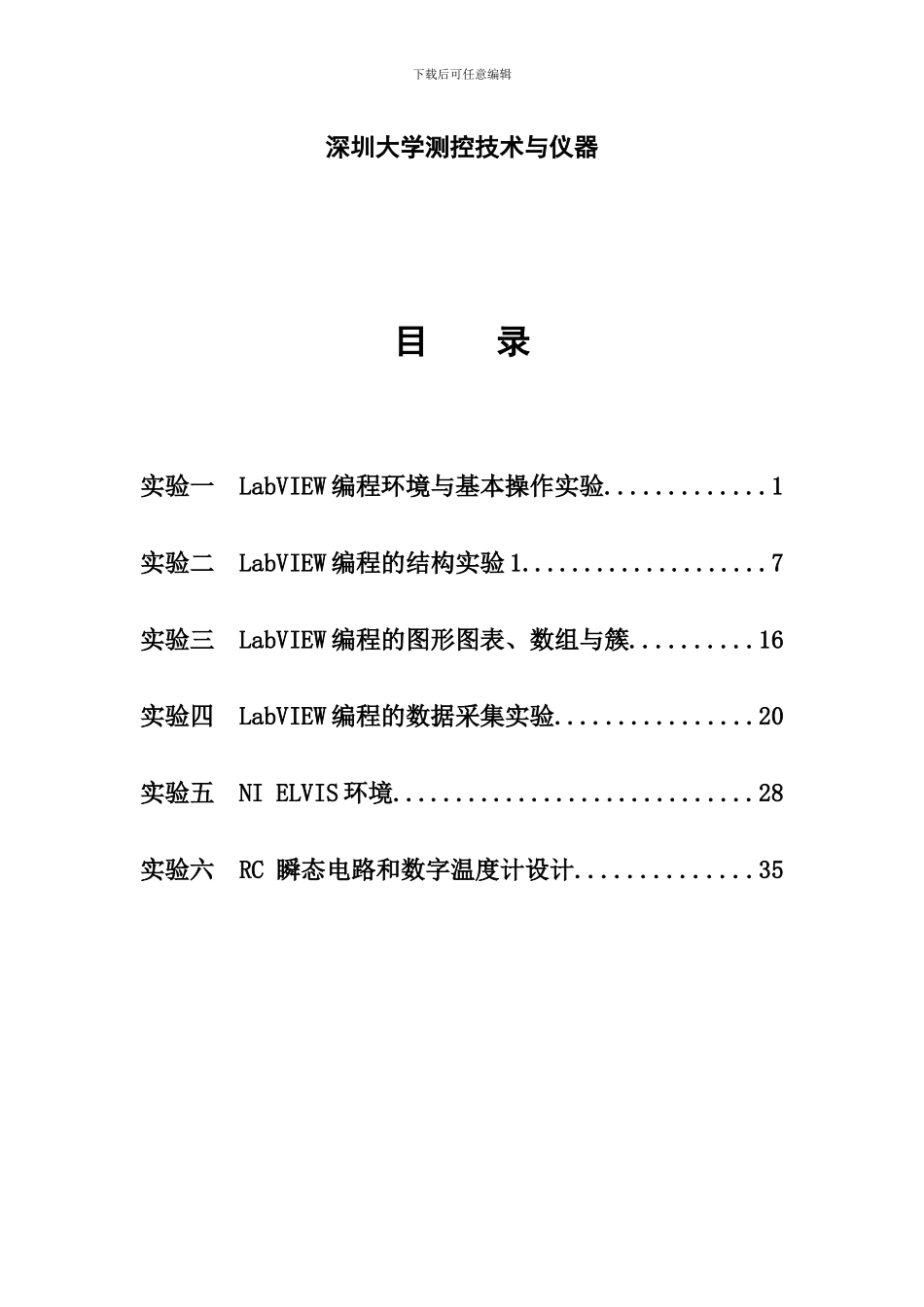

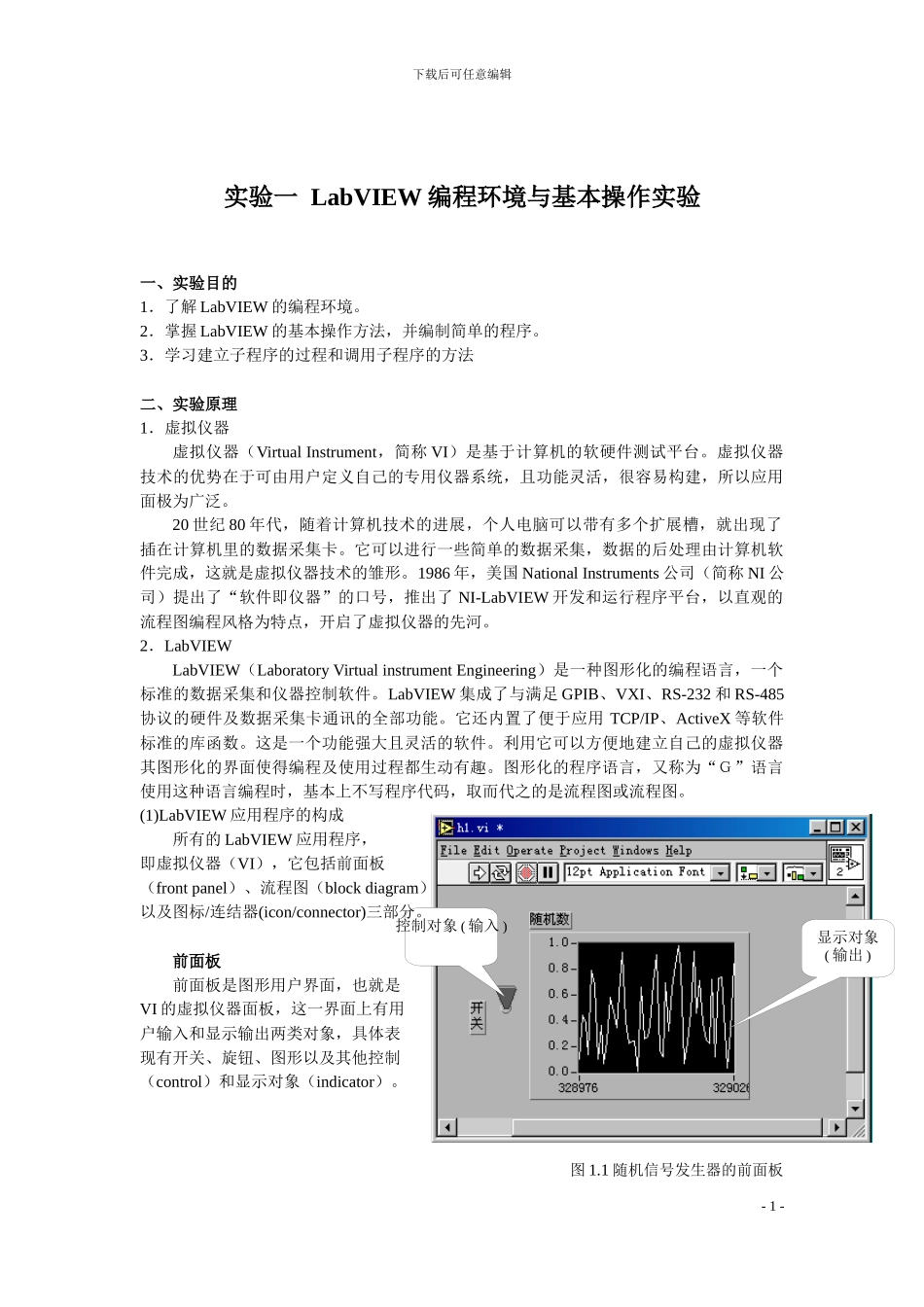

下载后可任意编辑虚拟仪器技术实验指导 下载后可任意编辑深圳大学测控技术与仪器目 录实验一 LabVIEW 编程环境与基本操作实验.............1实验二 LabVIEW 编程的结构实验 1....................7实验三 LabVIEW 编程的图形图表、数组与簇..........16实验四 LabVIEW 编程的数据采集实验................20实验五 NI ELVIS 环境.............................28实验六 RC 瞬态电路和数字温度计设计..............35控制对象 ( 输入 )显示对象( 输出 )图 1.1 随机信号发生器的前面板下载后可任意编辑实验一 LabVIEW 编程环境与基本操作实验一、实验目的1．了解 LabVIEW 的编程环境。2．掌握 LabVIEW 的基本操作方法，并编制简单的程序。3．学习建立子程序的过程和调用子程序的方法二、实验原理1．虚拟仪器虚拟仪器（Virtual Instrument，简称 VI）是基于计算机的软硬件测试平台。虚拟仪器技术的优势在于可由用户定义自己的专用仪器系统，且功能灵活，很容易构建，所以应用面极为广泛。20 世纪 80 年代，随着计算机技术的进展，个人电脑可以带有多个扩展槽，就出现了插在计算机里的数据采集卡。它可以进行一些简单的数据采集，数据的后处理由计算机软件完成，这就是虚拟仪器技术的雏形。1986 年，美国 National Instruments 公司（简称 NI 公司）提出了“软件即仪器”的口号，推出了 NI-LabVIEW 开发和运行程序平台，以直观的流程图编程风格为特点，开启了虚拟仪器的先河。2．LabVIEWLabVIEW（Laboratory Virtual instrument Engineering）是一种图形化的编程语言，一个标准的数据采集和仪器控制软件。LabVIEW 集成了与满足 GPIB、VXI、RS-232 和 RS-485协议的硬件及数据采集卡通讯的全部功能。它还内置了便于应用 TCP/IP、ActiveX 等软件标准的库函数。这是一个功能强大且灵活的软件。利用它可以方便地建立自己的虚拟仪器其图形化的界面使得编程及使用过程都生动有趣。图形化的程序语言，又称为“Ｇ”语言使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。(1)LabVIEW 应用程序的构成所有的 LabVIEW 应用程序，即虚拟仪器（VI），它包括前面板（front panel）、流程图（block diagram）以及图标/连结器(icon/connector)三部分。前面板前面板是图形用户界面，也就是VI 的虚拟仪器面板，这一界面上有用户输入和显示输出两类对象，具体表现有开关、旋钮、图形以及其他...
