信捷PLC课程讲义

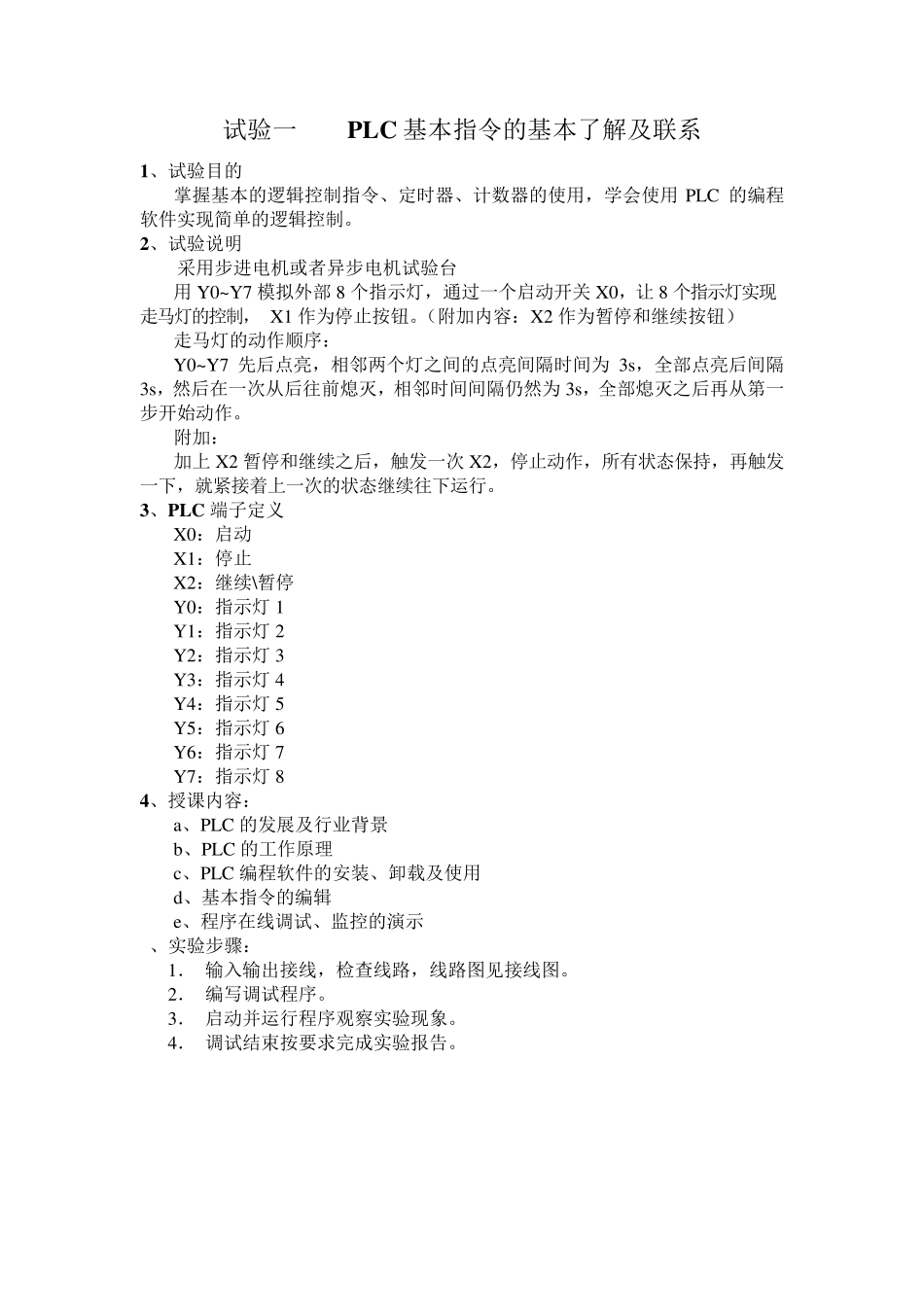

信捷PLC课程讲义_第1页
1/15

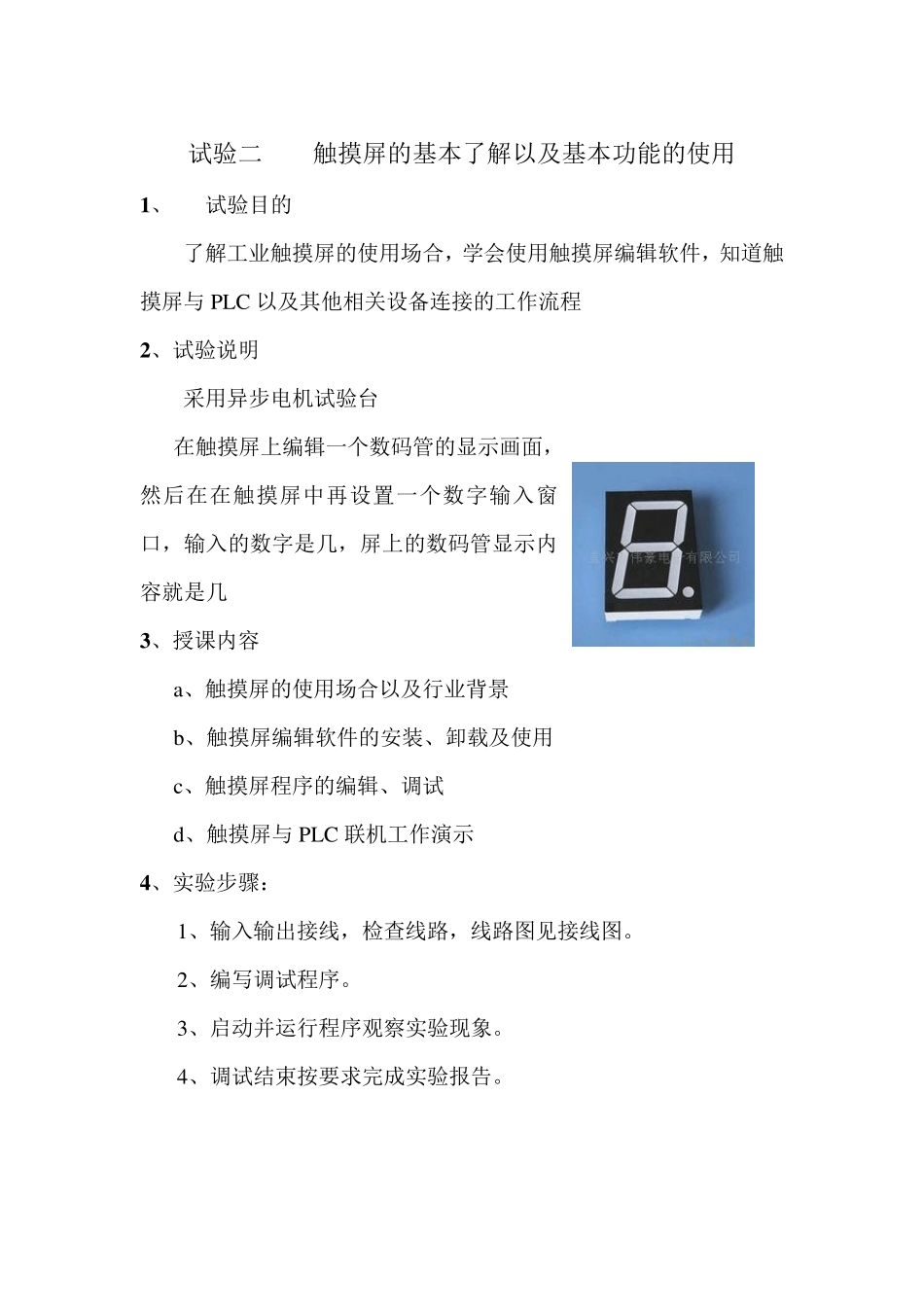

信捷PLC课程讲义_第2页
2/15

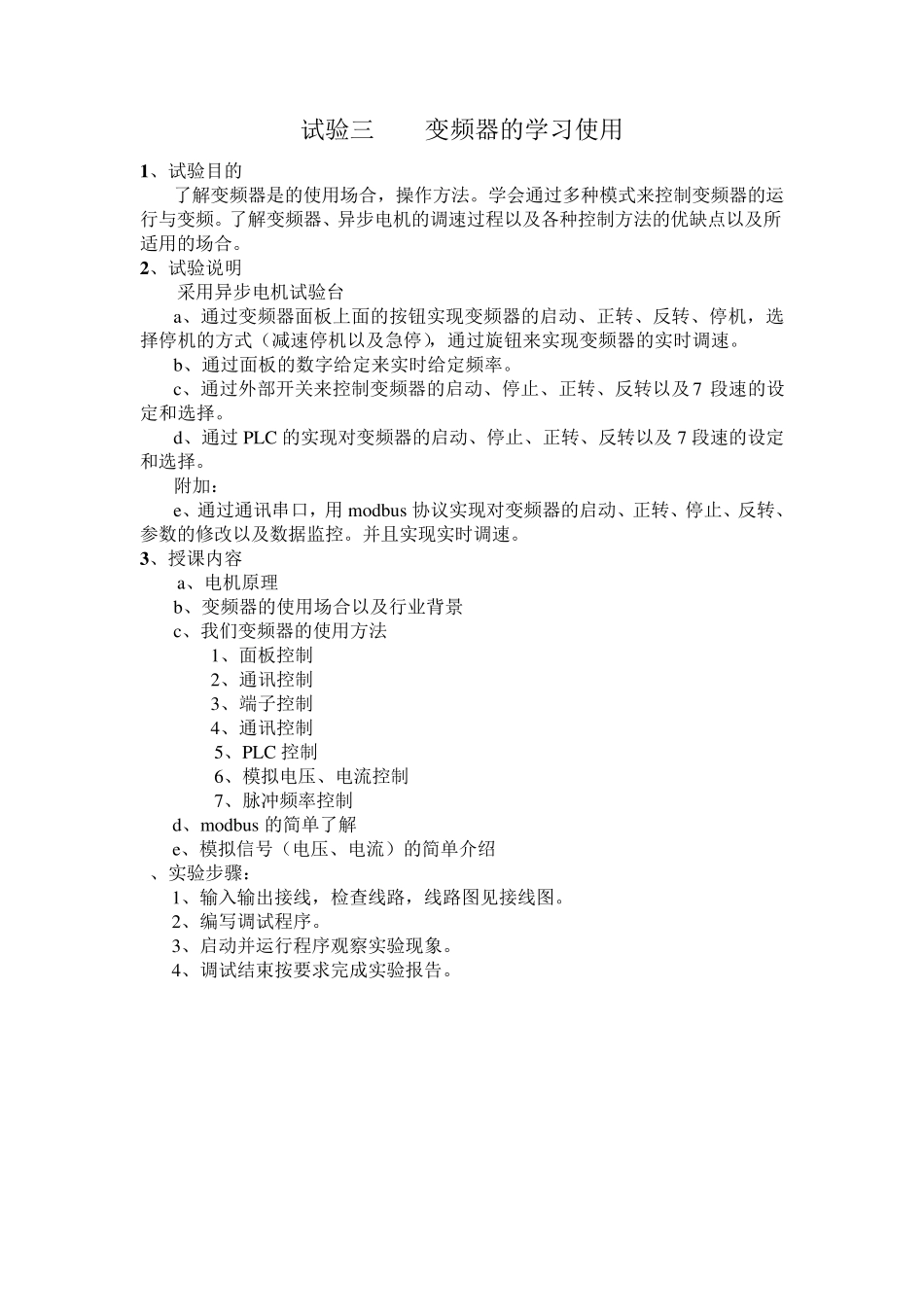

信捷PLC课程讲义_第3页
3/15
试验一 PLC 基本指令的基本了解及联系 1、试验目的 掌握基本的逻辑控制指令、定时器、计数器的使用,学会使用 PLC 的编程软件实现简单的逻辑控制。 2、试验说明 采用步进电机或者异步电机试验台 用 Y0~ Y7 模拟外部 8 个指示灯,通过一个启动开关 X0,让 8 个指示灯实现走马灯的控制, X1 作为停止按钮。(附加内容:X2 作为暂停和继续按钮) 走马灯的动作顺序: Y0~ Y7 先后点亮,相邻两个灯之间的点亮间隔时间为 3s,全部点亮后间隔3s,然后在一次从后往前熄灭,相邻时间间隔仍然为 3s,全部熄灭之后再从第一步开始动作。 附加: 加上 X2 暂停和继续之后,触发一次 X2,停止动作,所有状态保持,再触发一下,就紧接着上一次的状态继续往下运行。 3、PLC 端子定义 X0:启动 X1:停止 X2:继续\暂停 Y0:指示灯 1 Y1:指示灯 2 Y2:指示灯 3 Y3:指示灯 4 Y4:指示灯 5 Y5:指示灯 6 Y6:指示灯 7 Y7:指示灯 8 4、授课内容: a、PLC 的发展及行业背景 b、PLC 的工作原理 c、PLC 编程软件的安装、卸载及使用 d、基本指令的编辑 e、程序在线调试、监控的演示 5、实验步骤: 1. 输入输出接线,检查线路,线路图见接线图。 2. 编写调试程序。 3. 启动并运行程序观察实验现象。 4. 调试结束按要求完成实验报告。 试验二 触摸屏的基本了解以及基本功能的使用 1 、 试验目的 了解工业触摸屏的使用场合,学会使用触摸屏编辑软件,知道触摸屏与 PLC 以及其他相关设备连接的工作流程 2 、试验说明 采用异步电机试验台 在触摸屏上编辑一个数码管的显示画面,然后在在触摸屏中再设置一个数字输入窗口,输入的数字是几,屏上的数码管显示内容就是几 3 、授课内容 a、触摸屏的使用场合以及行业背景 b、触摸屏编辑软件的安装、卸载及使用 c、触摸屏程序的编辑、调试 d、触摸屏与 PLC 联机工作演示 4 、实验步骤: 1、输入输出接线,检查线路,线路图见接线图。 2、编写调试程序。 3、启动并运行程序观察实验现象。 4、调试结束按要求完成实验报告。 试验三 变频器的学习使用 1 、试验目的 了解变频器是的使用场合,操作方法。学会通过多种模式来控制变频器的运行与变频。了解变频器、异步电机的调速过程以及各种控制方法的优缺点以及所适用的场合。 2 、试验说明 采用异步电机试验台 a、通过变频器面板上面的按钮实现变频器的启动、正转、反转、...
