停车场道闸系统施工安装流程规范

停车场道闸系统施工安装流程规范_第1页
1/15
停车场道闸系统施工安装流程规范_第2页
2/15
停车场道闸系统施工安装流程规范_第3页
3/15

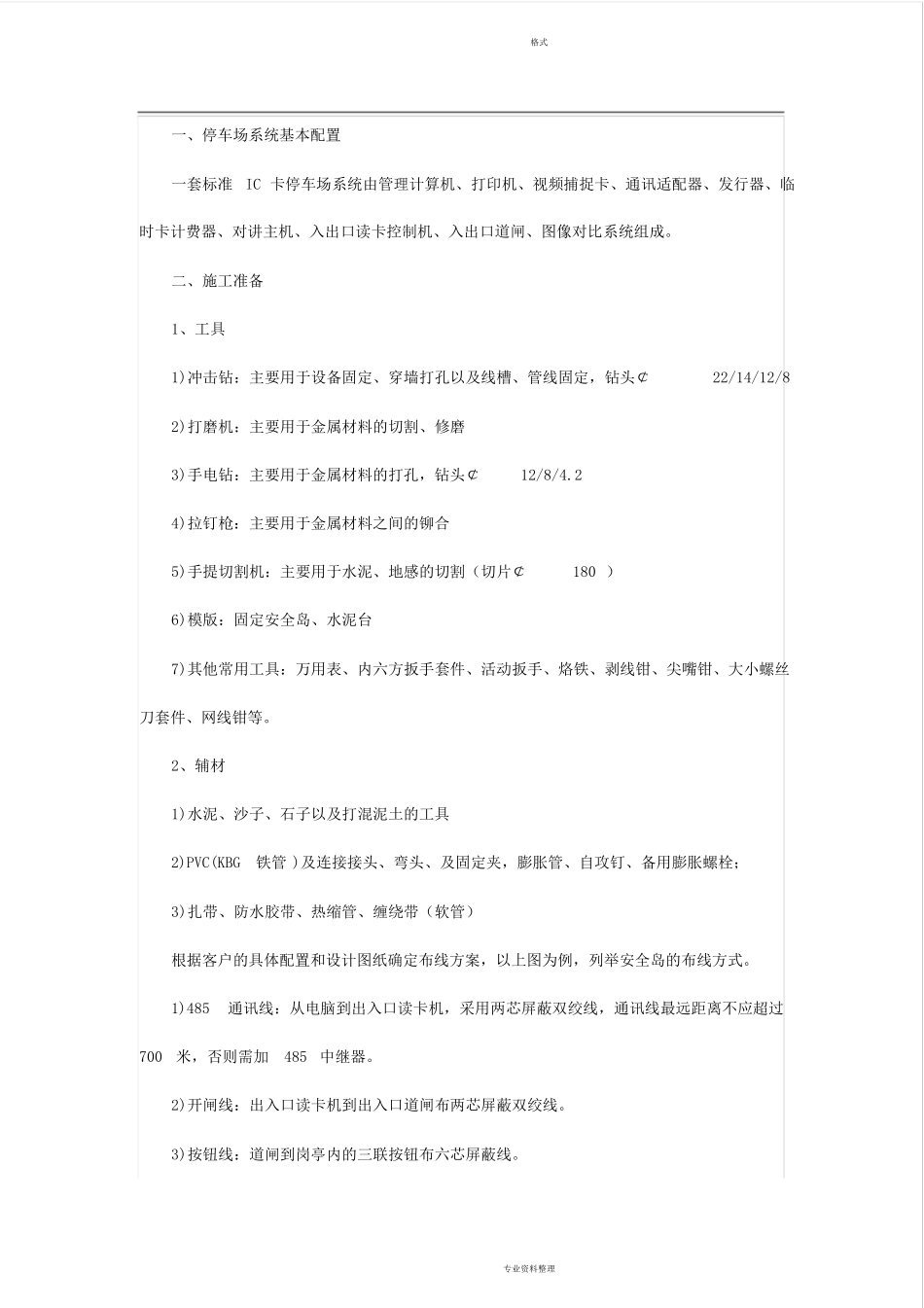

WORD 格式 专业资料整理 一、停车场系统基本配置 一套标准 IC 卡停车场系统由管理计算机、打印机、视频捕捉卡、通讯适配器、发行器、临 时卡计费器、对讲主机、入出口读卡控制机、入出口道闸、图像对比系统组成。 二、施工准备 1、工具 1)冲击钻:主要用于设备固定、穿墙打孔以及线槽、管线固定,钻头¢ 22/14/12/8 2)打磨机:主要用于金属材料的切割、修磨 3)手电钻:主要用于金属材料的打孔,钻头¢ 12/8/4.2 4)拉钉枪:主要用于金属材料之间的铆合 5)手提切割机:主要用于水泥、地感的切割(切片¢ 180 ) 6)模版:固定安全岛、水泥台 7)其他常用工具:万用表、内六方扳手套件、活动扳手、烙铁、剥线钳、尖嘴钳、大小螺丝 刀套件、网线钳等。 2、辅材 1)水泥、沙子、石子以及打混泥土的工具 2)PVC(KBG 铁管 )及连接接头、弯头、及固定夹,膨胀管、自攻钉、备用膨胀螺栓; 3)扎带、防水胶 带、热 缩 管、缠 绕 带(软 管) 根 据 客 户 的具体 配置和 设计图纸 确 定布 线方案 ,以上 图为 例 ,列 举 安全岛的布 线方式。 1)485 通讯线:从 电脑 到 出入口读卡机,采 用两 芯 屏 蔽 双 绞 线,通讯线最 远 距 离 不 应 超 过 700 米 ,否 则 需 加 485 中 继 器。 2)开 闸线:出入口读卡机到 出入口道闸布 两 芯 屏 蔽 双 绞 线。 3)按 钮 线:道闸到 岗 亭 内的三 联 按 钮 布 六芯 屏 蔽 线。WORD 格式 专业资料整理 4)对讲线:岗亭内的对讲主机到出入口读卡控制机布两芯屏蔽线。 5)网线:如果是远程管理的网络版配置方案,须布网线;从各管理电脑到服务器。 6)视频线: 从电脑到出入口摄像机, 注意摄像机的电源线不得与聚光灯的电源线共用一根管 (在使用低压供电摄像机时),更不能强弱电源线共用一条四芯护线套。 7)地感线:在切好的地感槽内,用 BV1.5 线绕 5 圈. 8)电源线(从配电室到岗亭、出入口道闸、出入口读卡机、聚光灯、摄像机)在布线施工时 要求距离地感线圈的最小安全距离不能小于 1 米。 9)所有的管线必须按强弱电分开,导线中间不许有接头。 10) 聚光灯开关无特殊要求一般在岗亭控制。 线缆标准 三、施工标准 1、安全岛的施工标准 在马路当中建一个环形水泥墩, 俗称安全岛。 安全岛主要是起摆放设备以及防止车辆撞击设 备的作用。如因马路宽 度 限 制设备安装 于路边 时,应 ...
