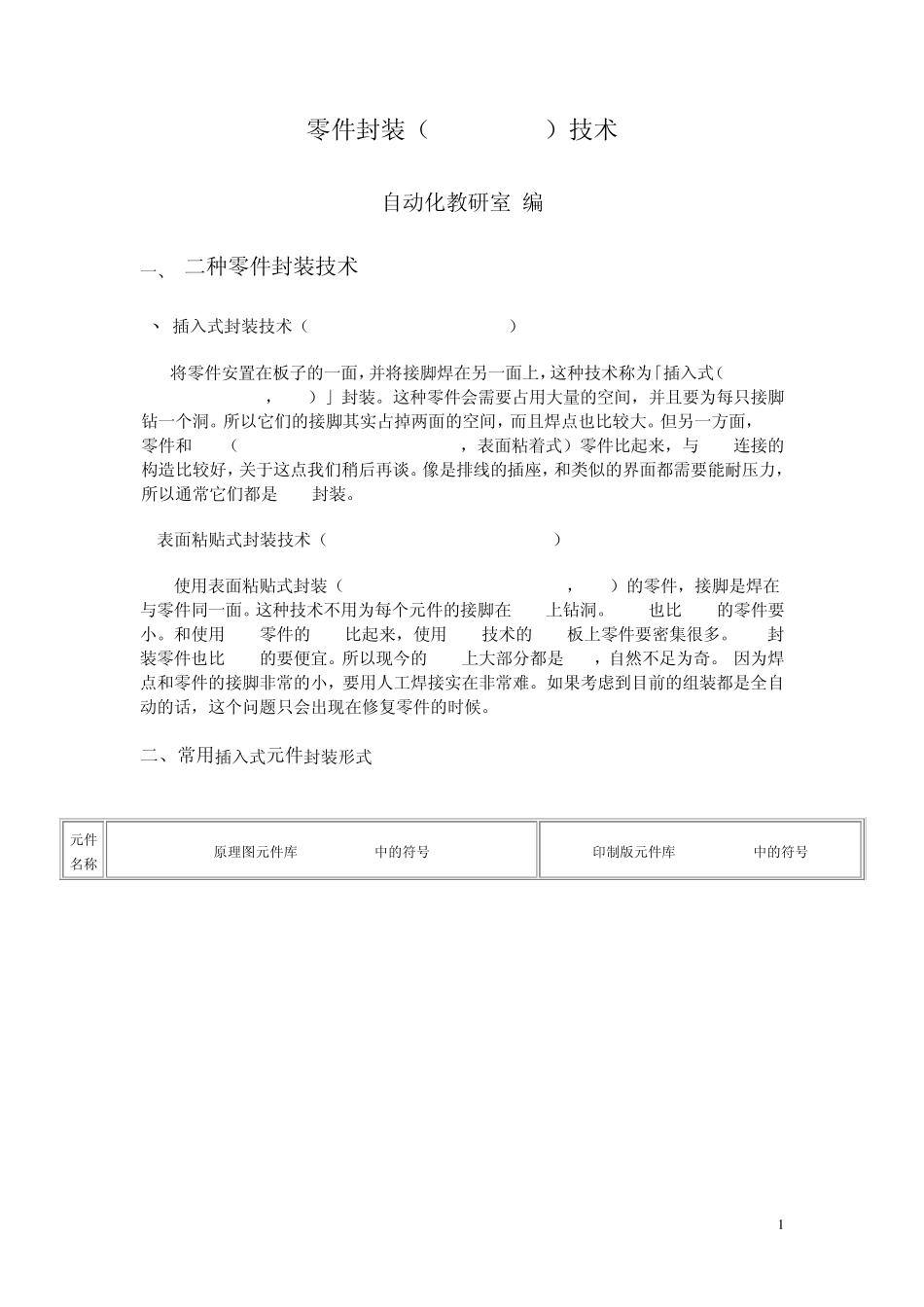

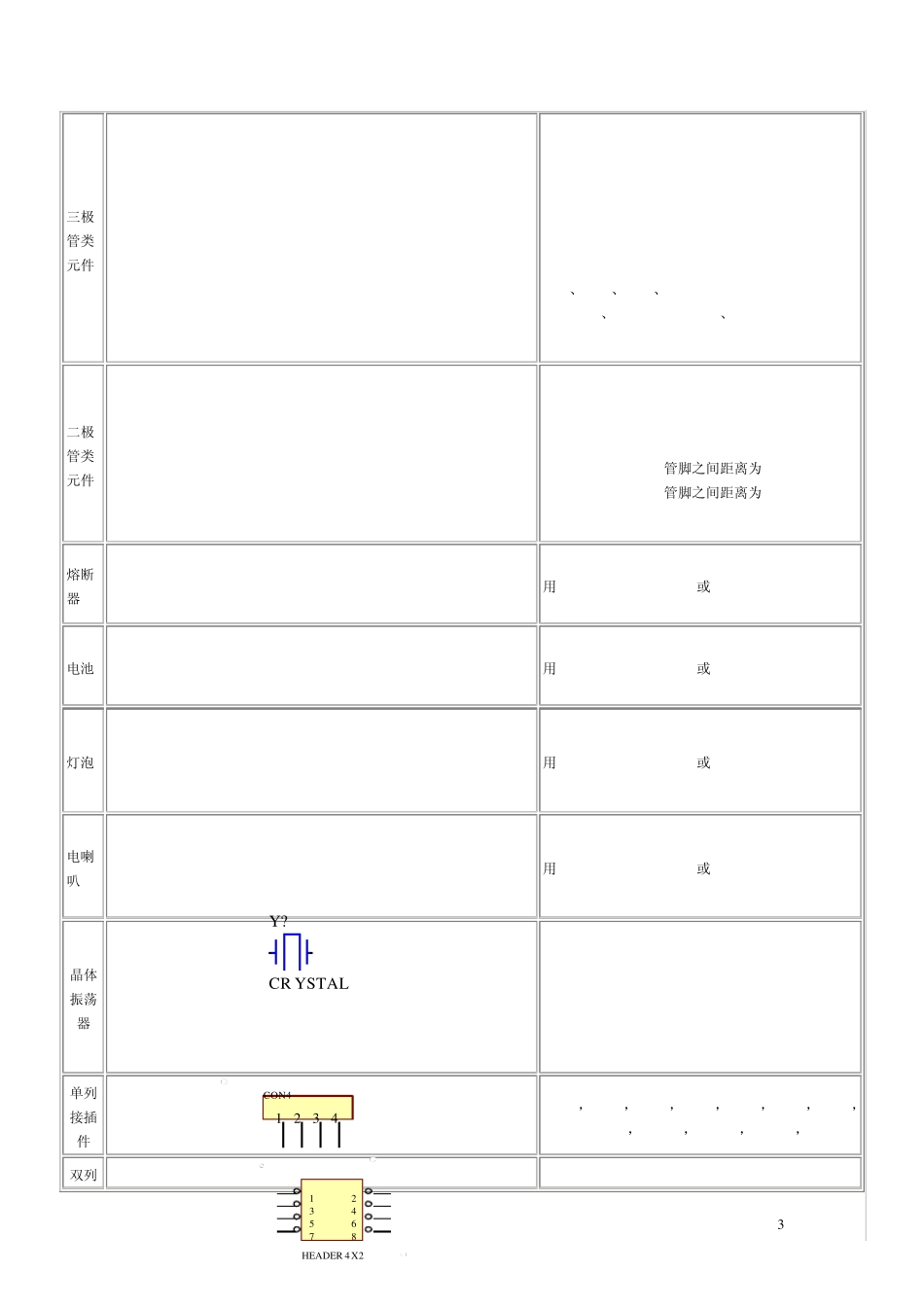

1 零件封装（Footprint）技术 自动化教研室 编 一、 二种零件封装技术 1、插入式封装技术（Through Hole Technology） 将零件安置在板子的一面，并将接脚焊在另一面上，这种技术称为「插入式（Through Hole Technology，THT）」封装。这种零件会需要占用大量的空间，并且要为每只接脚钻一个洞。所以它们的接脚其实占掉两面的空间，而且焊点也比较大。但另一方面，THT零件和 SMT（Surface Mounted Technology，表面粘着式）零件比起来，与 PCB连接的构造比较好，关于这点我们稍后再谈。像是排线的插座，和类似的界面都需要能耐压力，所以通常它们都是 THT封装。 2.表面粘贴式封装技术（Surface Mounted Technology） 使用表面粘贴式封装（Surface Mounted Technology，SMT）的零件，接脚是焊在与零件同一面。这种技术不用为每个元件的接脚在 PCB上钻洞。 SMT也比 THT的零件要小。和使用 THT零件的 PCB比起来，使用 SMT技术的 PCB板上零件要密集很多。SMT封装零件也比 THT的要便宜。所以现今的 PCB上大部分都是 SMT，自然不足为奇。 因为焊点和零件的接脚非常的小，要用人工焊接实在非常难。如果考虑到目前的组装都是全自动的话，这个问题只会出现在修复零件的时候。 二、常用插入式元件封装形式 元件名称 原理图元件库 DEVECE.LIB中的符号 印制版元件库 ADVPCB.LIB中的符号 2 电阻类或无极性双端类元件 电阻 电感 AXIAL-0.3„„ AXIAL-1.0管脚之间距离为 300mil ~1000mil 可变电阻类元件 VR-1„„ VR-5 无极性电容类元件 RAD-0.1 管脚之间距离为 100mil RAD-0.2 管脚之间距离为 200mil RAD-0.3 管脚之间距离为 300mil RAD-0.4管脚之间距离为 400mil 有极性电容类元件 RB-.2/.4 管脚之间距离为 200mil，元件直径为400mil RB-.3/.6 管脚之间距离为 300mil，元件直径为600mil RB-.4/.8 管脚之间距离为 400mil，元件直径为800mil RB-.5/1.0 管脚之间距离为 500mil，元件直径为1000mil 3 三极管类元件 TO126V TO92A TO92B TO5、TO18、TO39、TO46、TO52 TO3、TO66 TO220H 二极管类元件 DIODE-0.4 管脚之间距离为 400mil DIODE-0.7 管脚之间距离为 700mil 熔断器 用 AXIAL-0.3-AXIAL-1.0或 RAD-0.1~RAD-0.4 电池 用 AXIAL-0.3-AXIAL-1.0或 RAD-0.1~RAD-0.4 灯泡 用 AXIAL-0.3~AXIAL-1.0或 RAD-0.1~RAD-0.4 电喇叭 用 AXIAL-0.3~AXIAL-1.0或 RA...
