充电桩一机双充功能说明VIP专享

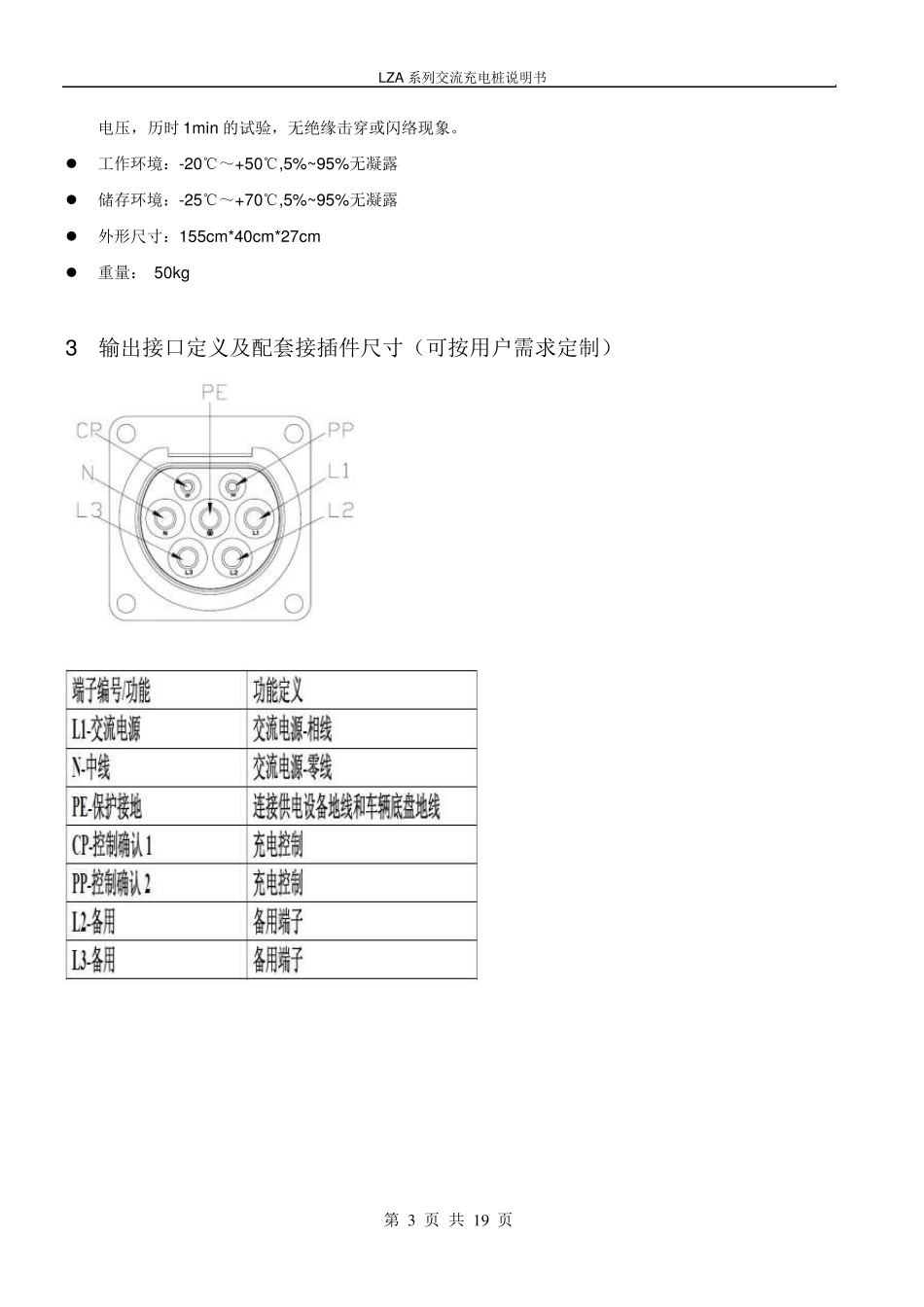

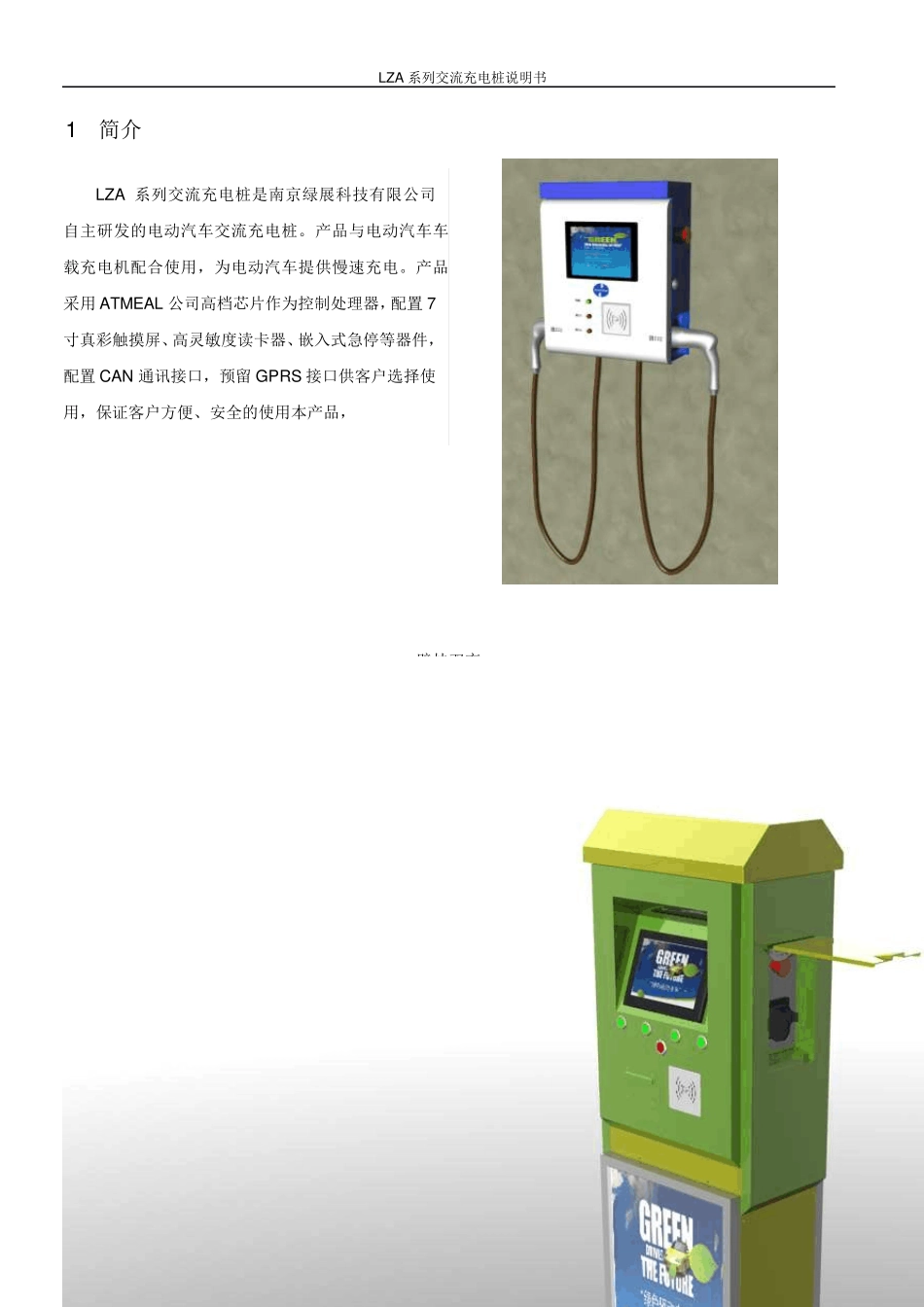

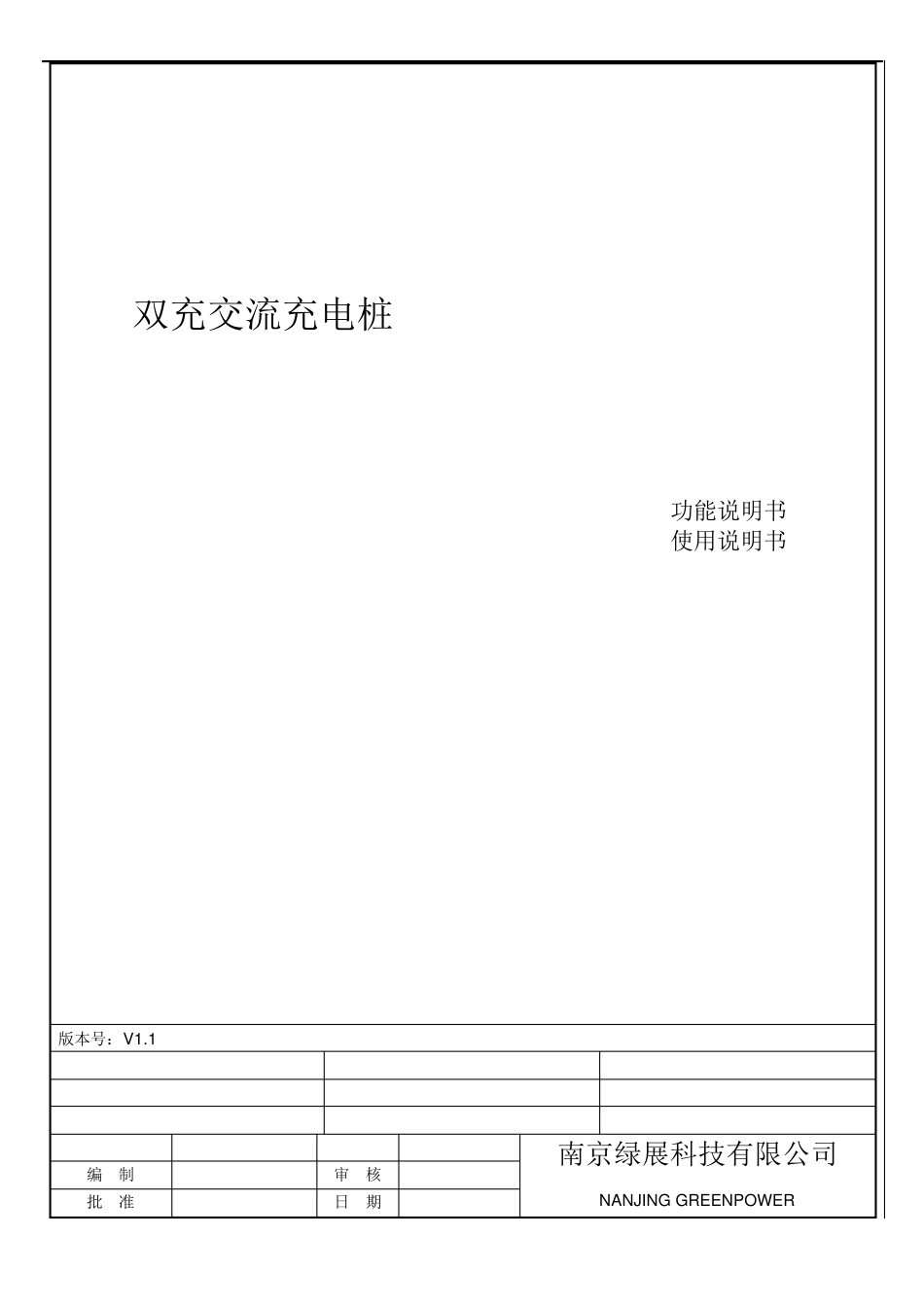

双充交流充电桩 功能说明书 使用说明书 版本号：V1.1 南京绿展科技有限公司 NANJING GREENPOW ER 编 制 审 核 批 准 日 期 LZA 系列交流充电桩说明书 第 2 页 共 1 9 页 1 简介 壁挂双充 立式双充 2 技术参数  输入交流电压：220V±10% /380V±10%  输出交流电压：220V±10% / 380V±10%  输出最大电流：16A/32A  额定交流频率：50Hz  绝缘电阻：交流桩各电路与外露导电部分之间，以及各独立回路之间，分别用开路电压为 500V 的摇表测试，其绝缘电阻≥300MΩ  介质强度：交流桩各电路与外露导电部分之间，以及各独立回路之间，应能承受 2KV（50Hz）交流试验 LZA 系列交流充电桩是南京绿展科技有限公司自主研发的电动汽车交流充电桩。产品与电动汽车车载充电机配合使用，为电动汽车提供慢速充电。产品采用 ATMEAL 公司高档芯片作为控制处理器，配置 7寸真彩触摸屏、高灵敏度读卡器、嵌入式急停等器件，配置 CAN 通讯接口，预留 GPRS 接口供客户选择使用，保证客户方便、安全的使用本产品， LZA 系列交流充电桩说明书 第 3 页 共 1 9 页 电压，历时1min 的试验，无绝缘击穿或闪络现象。  工作环境：-20℃～+50℃,5%~95%无凝露  储存环境：-25℃～+70℃,5%~95%无凝露  外形尺寸：155cm*40cm*27cm  重量： 50kg 3 输出接口定义及配套接插件尺寸（可按用户需求定制） LZA 系列交流充电桩说明书 第 4 页 共 1 9 页 LZA 系列交流充电桩说明书 第 5 页 共 1 9 页 4 原理简图及概述 控控控控控控控控控控控控控控控7 控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控控 读卡器采集正确IC 卡信息；触摸屏的虚拟键盘进行模式选择，选取相应充电口，选取相应充电模式输入充电参数，确认开始充电，并显示相应的用户信息及充电桩运行参数；充电结束，正常扣费后，可通过打印机打印消费凭条（此功能选配）；出现紧急故障时，可通过急停开关停止充电。给汽车充电简要操作如下： 第一步：机器安装完成后，给机器上电，打开漏电保护开关 第二步：打开充电门，将充电枪连接到充电插座上（或将枪连接到汽车充电接口） 第三步：刷卡 第四步：选择充电口并选取合适的充电模式按确认键开始充电 第五步：需要停止充电，刷卡IC 卡，充电桩停止对应的充电口输出 第六步：打印凭条(选配)，拔出...
